Замена ИК-камеры Microsoft Surface Pro 4

Если стекло экрана треснуло, зафиксируйте дальнейшее разрушение и предотвратите травмы во время ремонта, заклеив стекло.

Наложите перекрывающиеся полосы прозрачной упаковочной ленты на экран Surface до полного покрытия лицевой панели.

Это удержит осколки стекла и обеспечит структурную целостность при поддевании и подъёме экрана.

Старайтесь по возможности следовать остальной части руководства. Однако после повреждения стекла оно, вероятно, будет продолжать трескаться в процессе работы, и вам может потребоваться металлический поддевной инструмент, чтобы выковырять стекло.

Наденьте защитные очки для защиты глаз и будьте осторожны, чтобы не повредить ЖК-экран.

Разогрейте iOpener и приложите его к правому краю экрана Surface на две минуты.

Возможно, вам потребуется несколько раз разогревать и снова прикладывать iOpener, чтобы планшет достаточно нагрелся. Следуйте инструкциям iOpener, чтобы избежать перегрева.

Также можно использовать фен, термофен или нагревательную плиту для нагрева Surface.

Будьте осторожны, чтобы не перегреть Surface — экран и внутренняя батарея чувствительны к теплу.

Не используйте нагревательную плиту, если экран был заклеен лентой.

Обратите внимание на расположение клея экрана перед продолжением:

В этих областях находится только клей, и их безопасно разрезать.

Плата дисплея и гибкие кабели расположены здесь близко к краю. Режьте аккуратно и не вставляйте медиатор более чем на 1/8 дюйма (3 мм).

Хрупкие антенные кабели лежат под этой частью экрана. Тщательно выполняйте процедуру в шаге 13, чтобы не повредить их. Клей также здесь самый толстый.

Вставьте медиатор в вырез верхнего правого динамика на экране и проведите медиатор между стеклом и решёткой динамика.

Не вставляйте медиатор глубже 0.45 дюйма (12 мм). Слишком глубокое вставление может повредить ЖК-экран.

Поверните медиатор в направлении нижней части Surface, чтобы подвести его под нижний край выреза динамика.

Ведите медиатор вниз по правому краю Surface, чтобы разрезать клей под экраном.

В течение оставшейся части процедуры, если вы почувствуете значительное сопротивление при проведении медиатора, остановитесь и повторно разогрейте участок, над которым работаете. Слишком большое давление медиатора может расколоть стекло.

Оставьте этот медиатор в правом краю, чтобы предотвратить повторное склеивание.

Разогрейте iOpener и приложите его к нижнему краю экрана Surface на две минуты.

Также можно использовать фен, термофен или нагревательную плиту для нагрева Surface.

Будьте осторожны, чтобы не перегреть Surface — экран и внутренняя батарея чувствительны к теплу.

Не используйте нагревательную плиту, если экран был заклеен лентой.

Вставьте новый медиатор в правый нижний угол и проведите его вокруг угла в направлении нижнего края.

Не вставляйте медиатор глубже 0.25 дюйма (6 мм) вокруг правого нижнего угла. Слишком глубокое вставление может повредить ЖК-экран.

Проведите медиатор вдоль нижнего края Surface, чтобы разрезать клей экрана.

Не вставляйте медиатор глубже 0.45 дюйма (12 мм) вдоль нижнего края.

Оставьте этот медиатор в нижнем краю, чтобы предотвратить повторное склеивание.

Разогрейте iOpener и приложите его к левому краю экрана Surface на две минуты.

Возможно, вам потребуется несколько раз разогревать и снова прикладывать iOpener, чтобы планшет достаточно нагрелся. Следуйте инструкциям iOpener, чтобы избежать перегрева.

Также можно использовать фен, термофен или нагревательную плиту для нагрева Surface.

Будьте осторожны, чтобы не перегреть Surface — экран и внутренняя батарея чувствительны к теплу.

Не используйте нагревательную плиту, если экран был заклеен лентой.

Вставьте новый медиатор в левый нижний угол и проведите его вокруг угла в направлении левого края.

Будьте осторожны при разрезании под нижними 2.5 дюймами (65 мм) левого края. Не вставляйте медиатор глубже 1/8 дюйма (3 мм) здесь. Кабели дисплея находятся рядом с этой частью рамки и легко повреждаются.

После прохождения области с кабелями дисплея вы можете снова вставлять медиатор на глубину 0.45 дюйма (12 мм).

Проведите медиатор вдоль левого края Surface, чтобы разрезать клей экрана.

Оставьте этот медиатор в левом краю, чтобы предотвратить повторное склеивание.

Разогрейте ваш iOpener и приложите его к верхней кромке экрана Surface на две минуты.

Клей наиболее толстый вдоль этой кромки, и вам, возможно, потребуется несколько раз разогреть и снова приложить iOpener, чтобы планшет достаточно прогрелся. Следуйте инструкциям iOpener, чтобы избежать перегрева.

Вы также можете использовать фен, тепловую пушку или нагревательную пластину для прогрева Surface.

Будьте осторожны, чтобы не перегреть Surface — экран и внутренний аккумулятор подвержены повреждению от тепла.

Не используйте нагревательную пластину, если экран был заклеен лентой.

Округлите левый угол при помощи открывающей лопатки и проведите ею по верхней кромке Surface. Остановитесь, когда лопатка окажется в 2,75 дюйма (70 мм) от левого края.

Следующие 6 дюймов (15 см) верхней кромки корпуса закрыты левой и правой антеннами, которые расположены между корпусом и рамкой экрана. Тщательно следуйте следующим шагам, чтобы не повредить антенны.

Под верхней кромкой экрана находятся хрупкие коаксиальные кабели антенн. Тщательно следуйте процедуре, чтобы не повредить их.

Вставьте шип лопатки под экран там, где вы только что прекратили резать. Не вставляйте лопатку глубже края рамки.

Осторожно прокатывайте лопатку вправо, прижимая длинную кромку лопатки к клею под рамкой экрана, разрезая клей по ходу. Не водите лопаткой по кромке Surface.

Повторяйте это движение — вставлять шип лопатки там, где вы только что резали, и прокатывать вправо вдоль всей верхней кромки Surface — до тех пор, пока лопатка не окажется в 2,5 дюймах (64 мм) от правого края Surface.

Как только вы перережете клей над антеннами (на 8,5 дюйма, или 22 см, от левого края), проведите лопаткой остальную часть пути вдоль верхней кромки Surface и округлите верхний правый угол, чтобы перерезать оставшийся клей.

Очень медленно приподнимайте модуль экрана от корпуса Surface. Если вы встретите сопротивление, остановитесь и проверьте, что весь клей отделён.

Пока не снимайте экран. Он всё ещё подключён к материнской плате двумя кабелями.

Используйте открывающую лопатку, чтобы разрезать любые оставшиеся участки клея.

Поднимите верхнюю часть модуля экрана от корпуса, одновременно подвигая нижнюю часть экрана ближе к разъёмам дисплея на материнской плате.

Аккуратно положите экран на корпус разъёмами вверх. Следите, чтобы не перегнуть кабели дисплея.

Используйте этот метод для снятия любых экранных EMI-экранов, необходимых во время ремонта:

Одним кончиком изогнутых пинцетов подденьте EMI-экран между «зубцами».

Повторяйте эту процедуру в разных местах по периметру экрана, пока он полностью не освободится.

Старайтесь не деформировать экраны слишком сильно — их нужно будет установить обратно при сборке.

Для установки исправьте деформации по возможности, убедитесь, что «зубцы» совмещаются с ободком на материнской плате, и прижмите по всему периметру EMI-экрана.

Убедитесь, что все «зубцы» плотно прилегают к металлическому ободку и не загнуты под экран.

Убедитесь также, что «зубцы» соприкасаются с золотыми проводящими полосками на верхней части гибких кабелей.

С помощью пинцета снимите два EMI-экрана, закрывающие разъёмы кабелей дисплея.

Подденьте плоским концом лопатки каждый кабель дисплея, чтобы отключить их от материнской платы.

Снимите экран с Surface.

При сборке остановитесь здесь и следуйте этому руководству, чтобы заменить клей для экрана.

Отверткой T5 Torx отвинтите четыре винта 4,5 мм, фиксирующие кронштейн крепления антенны.

Осторожно снимите кронштейн крепления антенны.

Будьте осторожны, чтобы не зацепить кабели. Не вытаскивайте кронштейн силой, если он застрял.

Вставьте один кончик острых пинцетов в зазор в углу EMI-экрана, покрывающего радиатор.

С помощью пинцетов приподнимите EMI-экран от материнской платы насколько возможно, не сгибая его. Пока не удаляйте его полностью.

Будьте осторожны, чтобы не проколоть аккумулятор пинцетом при работе с этим экраном.

Повторите последний шаг в нескольких местах по периметру экранирующей пластины EMI, покрывающей радиатор.

Снимите защитную крышку процессора.

Используйте отвертку Torx T3, чтобы выкрутить два винта, крепящих радиатор:

Один винт 2,4 мм вдоль верхней части прямоугольной пластины, закрывающей аккумулятор.

Убедитесь, что не потеряли эту скобу, так как она может оторваться от радиатора.

Один винт 2,2 мм вдоль нижней части прямоугольной пластины, закрывающей аккумулятор.

Радиатор прочно приклеен к вентилятору.

Используйте крестовую отвертку, чтобы выкрутить три винта 2,4 мм, фиксирующие вентилятор.

Используйте отвертку Torx T5, чтобы выкрутить завершающий винт 4,4 мм, фиксирующий крышку вентилятора.

Используйте отвертку Torx T5, чтобы выкрутить винты радиатора вокруг процессора по следующей схеме, поворачивая каждый винт по очереди на один оборот, пока они не освободятся.

Винт 1

Винт 2

Винт 3

Винт 4

При сборке повторите ту же процедуру для установки этих винтов, затягивая по одному обороту за раз, пока каждый винт не станет плотным.

Используйте плоский конец лопатки, чтобы аккуратно поддеть радиатор прямо вверх и снять его с процессора.

Будьте осторожны, чтобы не помять и не согнуть тепловые трубки радиатора при снятии.

Вставьте заостренный конец лопатки в отверстие для винта в защите вентилятора и поднимите вверх, чтобы отделить её от вентилятора.

Защита вентилятора удерживается легким клеем.

Будьте осторожны, чтобы не помять и не согнуть тепловые трубки радиатора при снятии.

Аккуратно снимите радиатор.

При сборке убедитесь, что правильно очистили радиатор и процессор и нанесли новую теплопроводящую пасту.

Вставьте один наконечник острой пинцета в зазор в углу экранирующей пластины EMI, закрывающей разъемы камеры.

Используйте пинцет, чтобы как можно больше отогнуть экранирующую пластину от материнской платы, не сгибая её.

Старайтесь не деформировать пластину слишком сильно — вам нужно будет установить её обратно при сборке.

Снимите экранирующую пластину EMI.

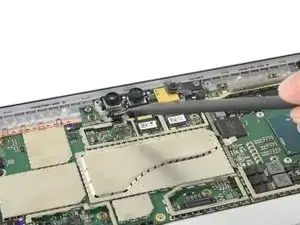

Используйте заостренный конец лопатки, чтобы отсоединить ИК-камеру от материнской платы.

Переверните устройство так, чтобы задняя сторона была сверху.

Поместите нагретый iOpener на область камер на одну минуту.

Снимите iOpener.

Переверните устройство обратно.

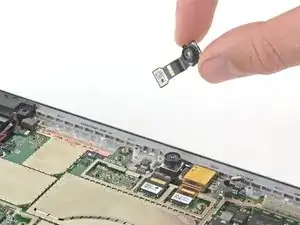

Используйте пальцы или заостренный конец лопатки, чтобы снять ИК-камеру.

При сборке вы можете либо повторно использовать остатки клея, либо очистить их изопропиловым спиртом (≥90%) и установить новый клей.
