Замена считывателя карт microSD в Microsoft Surface Pro 4

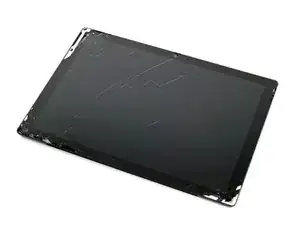

Если стекло экрана треснуло, зафрагментируйте дальнейшее разрушение и предотвратите травмы во время ремонта, заклеив стекло.

Наклейте перекрывающиеся полосы прозрачной упаковочной ленты на экран Surface до тех пор, пока вся лицевая панель не будет покрыта.

Это удержит осколки стекла и обеспечит конструктивную целостность при поддевании и подъёме экрана.

По возможности следуйте остальным шагам руководства как описано. Однако после того как стекло повреждено, оно, вероятно, будет продолжать трескаться во время работы, и возможно потребуется использовать металлический лопаточный инструмент, чтобы вычерпать стекло.

Наденьте защитные очки для защиты глаз и будьте осторожны, чтобы не повредить ЖК-дисплей.

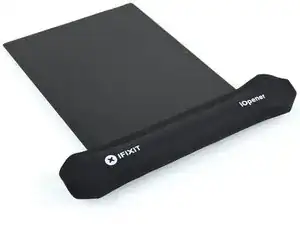

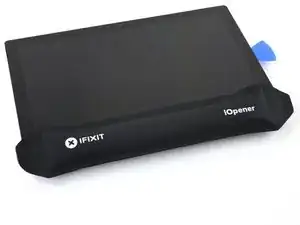

Нагрейте iOpener и прикладывайте его к правому краю экрана Surface в течение двух минут.

Возможно, потребуется повторно разогреть и прикладывать iOpener несколько раз, чтобы планшет достаточно прогрелся. Следуйте инструкциям к iOpener, чтобы не допустить перегрева.

Вы также можете использовать фен, тепловую пушку или тёплую плиту для нагрева Surface.

Будьте осторожны, чтобы не перегреть Surface — экран и внутренняя батарея подвержены повреждению от тепла.

Не используйте тёплую плиту, если экран был заклеен лентой.

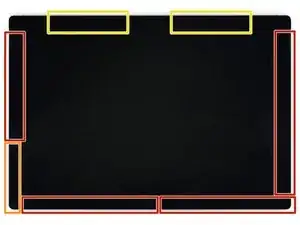

Обратите внимание на расположение клеевого слоя экрана перед продолжением:

В этих зонах находится только клей, и их безопасно разрезать.

Плата дисплея и гибкие шлейфы расположены здесь близко к краю. Режьте аккуратно и не вводите лопатку более чем на 1/8 дюйма (3 мм).

Хрупкие антенные кабели лежат под этой частью экрана. Тщательно следуйте процедуре в шаге 13, чтобы не повредить их. Здесь клей тоже самый толстый.

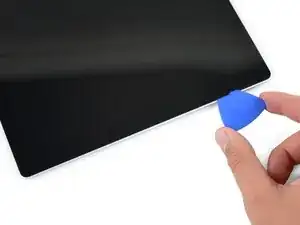

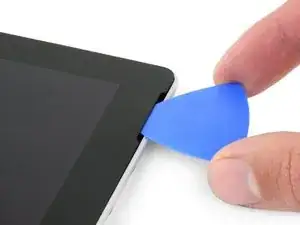

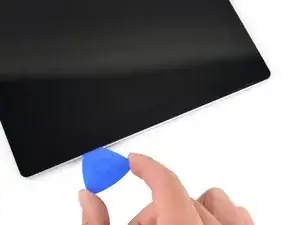

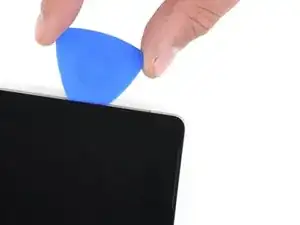

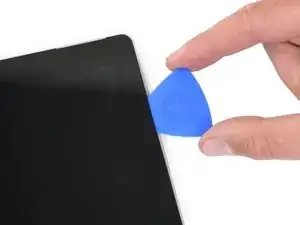

Вставьте открывающую лопатку в вырез верхнего правого динамика на экране и проведите лопатку между стеклом и решёткой динамика.

Не вводите лопатку глубже чем на 0,45 дюйма (12 мм). Слишком глубокое введение лопатки может повредить ЖК-дисплей.

Поверните лопатку в направлении нижней части Surface, чтобы провести её под нижним краем выреза динамика.

Проводите лопатку вниз по правому краю Surface, чтобы разрезать клей под экраном.

В течение остатка процедуры, если вы встретите значительное сопротивление при проведении лопатки, остановитесь и разогрейте участок, над которым работаете. Чрезмерное давление лопаткой может расколоть стекло.

Оставьте эту открывающую лопатку в правом краю, чтобы клей не слипся вновь.

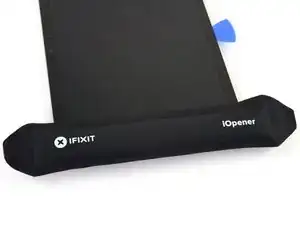

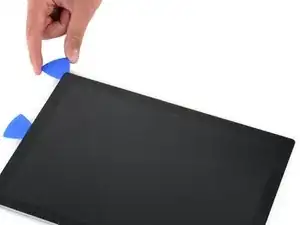

Повторно разогрейте iOpener и приложите его к нижнему краю экрана Surface в течение двух минут.

Вы также можете использовать фен, тепловую пушку или тёплую плиту для нагрева Surface.

Будьте осторожны, чтобы не перегреть Surface — экран и внутренняя батарея подвержены повреждению от тепла.

Не используйте тёплую плиту, если экран был заклеен лентой.

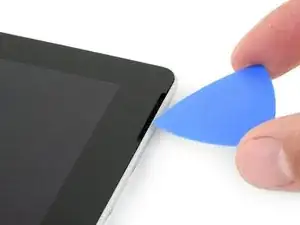

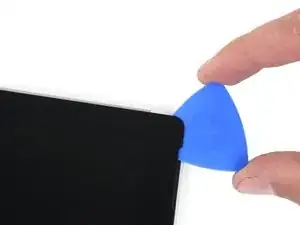

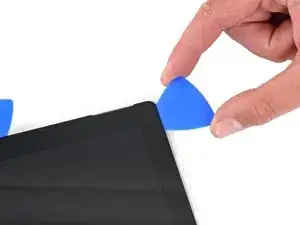

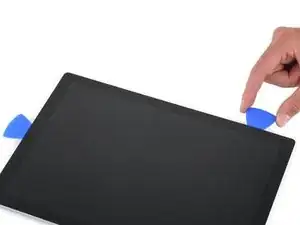

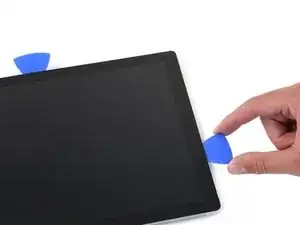

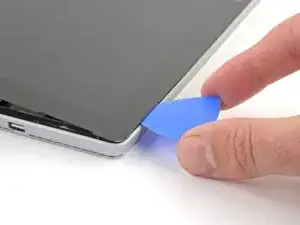

Вставьте новую открывающую лопатку в нижний правый угол и проведите её вокруг угла в направлении нижнего края.

Не вводите лопатку глубже чем на 0,25 дюйма (6 мм) вокруг нижнего правого угла. Слишком глубокое введение лопатки может повредить ЖК-дисплей.

Проводите лопатку вдоль нижнего края Surface, чтобы разрезать клей экрана.

Не вводите лопатку глубже чем на 0,45 дюйма (12 мм) вдоль нижнего края.

Оставьте эту лопатку в нижнем крае, чтобы клей не слипся вновь.

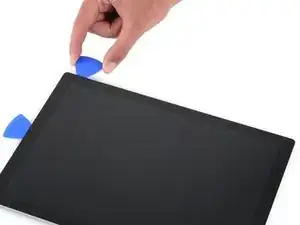

Повторно разогрейте iOpener и приложите его к левому краю экрана Surface в течение двух минут.

Возможно, потребуется повторно разогреть и прикладывать iOpener несколько раз, чтобы планшет достаточно прогрелся. Следуйте инструкциям к iOpener, чтобы не допустить перегрева.

Вы также можете использовать фен, тепловую пушку или тёплую плиту для нагрева Surface.

Будьте осторожны, чтобы не перегреть Surface — экран и внутренняя батарея подвержены повреждению от тепла.

Не используйте тёплую плиту, если экран был заклеен лентой.

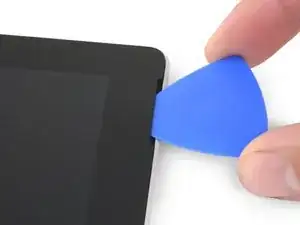

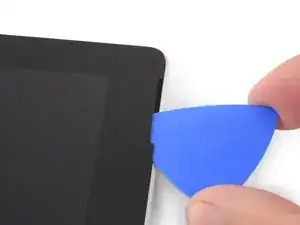

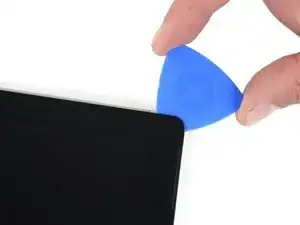

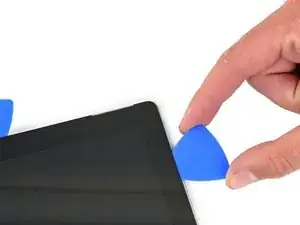

Вставьте новую открывающую лопатку в нижний левый угол и проведите её вокруг угла в направлении левого края.

Будьте осторожны при разрезании под нижними 2,5 дюймами (65 мм) левого края. Не вводите лопатку более чем на 1/8 дюйма (3 мм) здесь. Шлейфы дисплея находятся рядом с этой частью рамки и легко повреждаются.

Пройдя область шлейфов дисплея, вы снова можете вводить лопатку на 0,45 дюйма (12 мм).

Проводите лопатку вдоль левого края Surface, чтобы разрезать клей экрана.

Оставьте эту лопатку в левом краю, чтобы клей не слипся вновь.

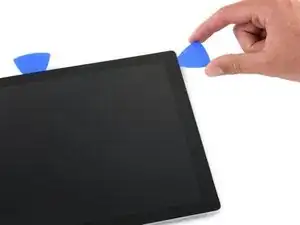

Разогрейте iOpener и приложите его к верхнему краю экрана Surface на две минуты.

Клей наиболее плотный вдоль этого края, и вам, возможно, придётся несколько раз разогревать и повторно прикладывать iOpener, чтобы планшет достаточно прогрелся. Следуйте инструкциям iOpener, чтобы не перегреть устройство.

Вы также можете использовать фен, термофен или нагревательную плиту для нагрева Surface.

Будьте осторожны, чтобы не перегреть Surface — экран и внутренняя батарея чувствительны к воздействию температуры.

Не используйте нагревательную плиту, если экран был заклеен лентой.

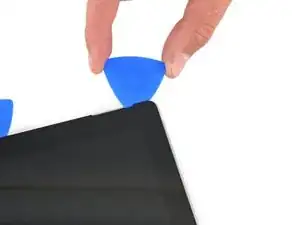

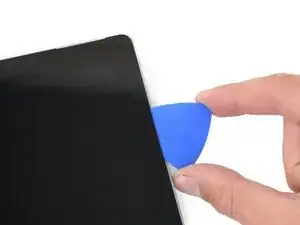

Обведите левый угол захваткой и проведите её вдоль верхнего края Surface. Остановитесь, когда захватка окажется в 2,75 дюйма (70 мм) от левого края.

Следующие 6 дюймов (15 см) верхнего края корпуса покрыты левыми и правыми антеннами, которые расположены между корпусом и окантовкой экрана. Тщательно выполняйте следующие шаги, чтобы не повредить антенны.

Хрупкие антенные кабели проходят под верхним краем экрана. Аккуратно следуйте процедуре, чтобы не повредить их.

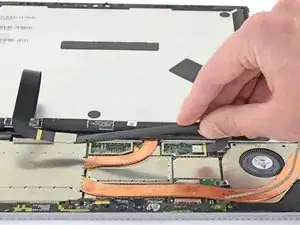

Вставьте остриё захватки под экран там, где вы только что закончили резать. Не вставляйте захватку глубже края окантовки.

Осторожно прокатывайте захватку вправо, прижимая длинный край захватки к клею под окантовкой экрана, разрезая клей по мере движения. Не скользите захваткой вдоль внешнего края Surface.

Повторяйте это движение — вставляйте остриё захватки в место, где вы только что резали, и прокатывайте вправо вдоль всего верхнего края Surface, пока захватка не окажется в 2,5 дюйма (64 мм) от правого края Surface.

Как только вы перережете клей над антеннами (8,5 дюйма, или 22 см, от левого края), проведите захваткой до конца вдоль верхнего края корпуса и обведите верхний правый угол, чтобы разрезать оставшийся клей.

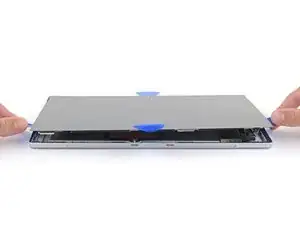

Очень медленно приподнимите узел экрана от корпуса Surface. Если почувствуете сопротивление, остановитесь и проверьте, что весь клей отделён.

Пока не снимайте экран. Он всё ещё подключён к материнской плате двумя шлейфами.

Используйте захватку, чтобы разрезать оставшийся клей.

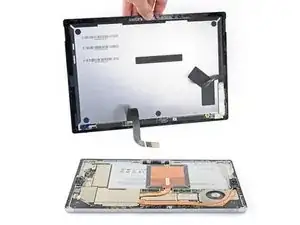

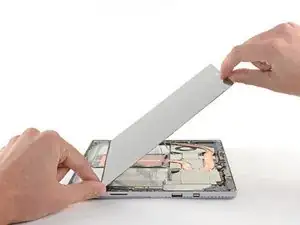

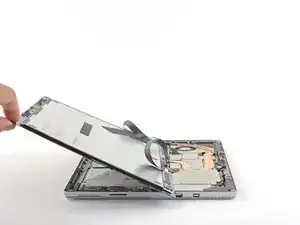

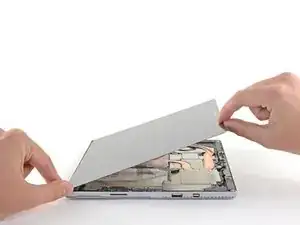

Поднимите верхнюю часть узла экрана от корпуса, одновременно сдвигая нижнюю часть экрана ближе к разъёмам дисплея на материнской плате.

Осторожно положите экран на корпус разъёмами вверх. Следите, чтобы не перегнуть кабели дисплея.

Используйте этот метод для снятия любых экранов электромагнитного экранирования (EMI), необходимых при ремонте:

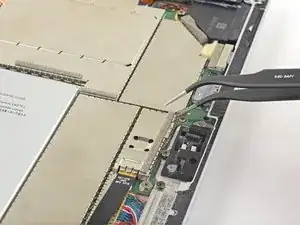

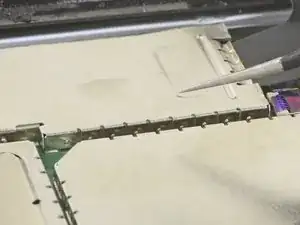

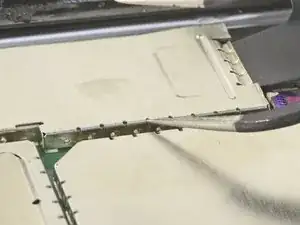

Используйте один наконечник пинцета с изогнутым кончиком, чтобы поддеть экран EMI за зазоры между «зубцами».

Повторяйте эту операцию в разных точках по периметру экрана, пока он полностью не освободится.

Старайтесь не деформировать экраны слишком сильно — их нужно будет установить обратно при сборке.

Для повторной установки исправьте деформации по мере возможности, убедитесь, что «зубцы» совпадают с кромкой на материнской плате, и прижмите по всему периметру экрана EMI.

Убедитесь, что все «зубцы» плотно прилегают к металлической кромке и не загнуты под экран EMI.

Убедитесь, что «зубцы» также касаются золотых проводящих полосок на верхней части ленточных кабелей.

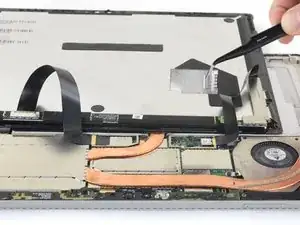

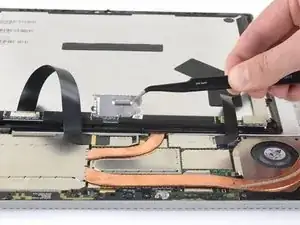

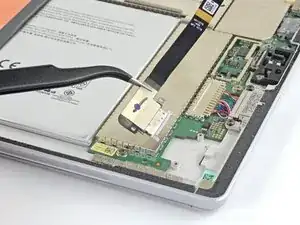

С помощью пинцета снимите два экрана EMI, закрывающие разъёмы кабелей дисплея.

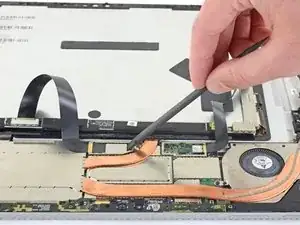

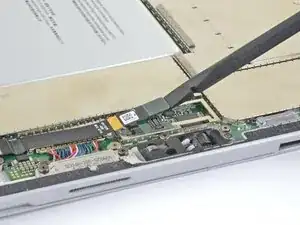

Подденьте плоским концом лопатки каждый кабель дисплея, чтобы отключить их от материнской платы.

Снимите экран с Surface.

При сборке приостановитесь здесь и следуйте этому руководству, чтобы заменить клей для экрана.

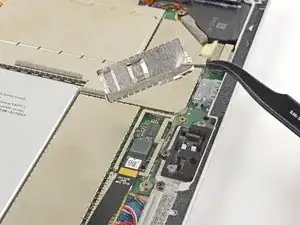

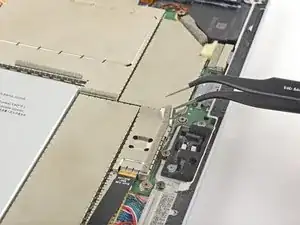

Вставьте одно острие пинцета в зазор на краю экрана EMI, закрывающего кабель и разъём microSD-картридера.

С помощью пинцета подденьте экран EMI от материнской платы как можно дальше, не сгибая его.

Старайтесь не деформировать экран слишком сильно — его нужно будет установить обратно при сборке.

Снимите экран.

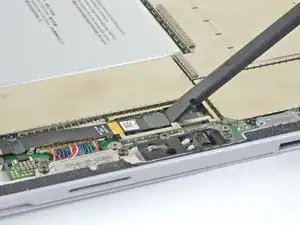

Используя плоский конец лопатки, поднимите разъём кардридера microSD прямо вверх и выньте его из гнезда.

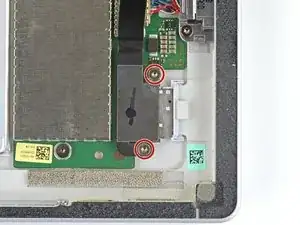

Используйте отвертку Torx T5, чтобы выкрутить два винта 3,1 мм, закрепляющие кардридер microSD.

Снимите кардридер microSD.
