Замена шарнира подставки Microsoft Surface Pro 4

Если стекло экрана уже треснуло, зафиксируйте дальнейшее разрушение и защитите себя от травм во время ремонта, заклеив стекло.

Наклейте полосы прозрачной упаковочной ленты внахлест на экран Surface до полного покрытия лицевой стороны.

Это удержит осколки стекла и придаст конструктивную целостность при поддевании и снятии экрана.

По возможности следуйте оставшейся части руководства. Однако после повреждения стекло, скорее всего, будет продолжать трескаться в процессе работы, и возможно потребуется использовать металлический монтажный инструмент, чтобы вынуть стекло.

Наденьте защитные очки для защиты глаз и осторожничайте, чтобы не повредить ЖК-дисплей.

Разогрейте iOpener и приложите его к правому краю экрана Surface на две минуты.

Возможно, потребуется несколько раз разогреть и приложить iOpener, чтобы планшет достаточно прогрелся. Следуйте инструкциям к iOpener, чтобы избежать перегрева.

Также можно использовать фен, термофен или нагревательную плиту для нагрева Surface.

Осторожно: не перегревайте Surface — экран и внутренний аккумулятор восприимчивы к тепловому повреждению.

Не используйте нагревательную плиту, если экран заклеен лентой.

Запомните расположение клеевых зон экрана перед продолжением:

В этих областях находится только клей, и их безопасно разрезать.

Плата дисплея и гибкие шлейфы расположены здесь близко к краю. Режьте осторожно и не вставляйте медиатор глубже 1/8 дюйма (3 мм).

Хрупкие антенные кабели проходят под этой частью экрана. Тщательно следуйте процедуре в шаге 13, чтобы избежать их повреждения. Здесь также самый толстый клей.

Вставьте монтажный медиатор в вырез для верхнего правого динамика на экране и проведите медиатор между стеклом и решёткой динамика.

Не вставляйте медиатор глубже 0.45 дюйма (12 мм). Слишком глубокое введение медиатора может повредить ЖК-дисплей.

Поверните медиатор в направлении нижней части Surface, чтобы сдвинуть его под нижний край выреза для динамика.

Проведите медиатор вниз по правому краю Surface, чтобы разрезать клей под экраном.

На протяжении оставшейся части процедуры, если при движении медиатора вы почувствуете сильное сопротивление, остановитесь и снова прогрейте участок, над которым работаете. Слишком сильное давление медиатором может привести к растрескиванию стекла.

Оставьте этот медиатор в правом крае, чтобы клей не склеился снова.

Снова разогрейте iOpener и приложите его к нижнему краю экрана Surface на две минуты.

Также можно использовать фен, термофен или нагревательную плиту для нагрева Surface.

Осторожно: не перегревайте Surface — экран и внутренний аккумулятор восприимчивы к тепловому повреждению.

Не используйте нагревательную плиту, если экран заклеен лентой.

Вставьте новый медиатор в нижний правый угол и проведите его вокруг угла в сторону нижнего края.

Не вставляйте медиатор глубже 0.25 дюйма (6 мм) вокруг нижнего правого угла. Слишком глубокое введение медиатора может повредить ЖК-дисплей.

Проведите медиатор вдоль нижнего края Surface, чтобы разрезать клей экрана.

Не вставляйте медиатор глубже 0.45 дюйма (12 мм) вдоль нижнего края.

Оставьте этот медиатор в нижнем крае, чтобы клей не склеился снова.

Снова разогрейте iOpener и приложите его к левому краю экрана Surface на две минуты.

Возможно, потребуется несколько раз разогреть и приложить iOpener, чтобы планшет достаточно прогрелся. Следуйте инструкциям к iOpener, чтобы избежать перегрева.

Также можно использовать фен, термофен или нагревательную плиту для нагрева Surface.

Осторожно: не перегревайте Surface — экран и внутренний аккумулятор восприимчивы к тепловому повреждению.

Не используйте нагревательную плиту, если экран заклеен лентой.

Вставьте новый медиатор в нижний левый угол и проведите его вокруг угла в сторону левого края.

Будьте осторожны при резке под нижними 2.5 дюймами (65 мм) левого края. Не вставляйте медиатор глубже 1/8 дюйма (3 мм) в этой области. Здесь близко расположены кабели дисплея, которые легко повредить.

После прохождения области с кабелями дисплея вы можете снова вставлять медиатор до 0.45 дюйма (12 мм).

Проведите медиатор вдоль левого края Surface, чтобы разрезать клей экрана.

Оставьте этот медиатор в левом крае, чтобы клей не склеился снова.

Подогрейте iOpener и приложите его к верхнему краю экрана Surface на две минуты.

Клей наиболее толстый вдоль этого края, и вам, возможно, придётся несколько раз подогреть и заново приложить iOpener, чтобы планшет достаточно нагрелся. Следуйте инструкциям к iOpener, чтобы не допустить перегрева.

Вы также можете использовать фен, термофен или нагревательную плиту для нагрева Surface.

Будьте осторожны, чтобы не перегреть Surface — экран и встроенная батарея чувствительны к повреждениям от температуры.

Не используйте нагревательную плиту, если экран был заклеен лентой.

Округлите левый угол с помощью лезвия для открытия и проведите им вдоль верхнего края Surface. Остановитесь, когда лезвие окажется на расстоянии 2,75 дюйма (70 мм) от левого края.

Следующие 6 дюймов (15 см) верхнего края корпуса закрыты левыми и правыми антеннами, которые расположены между корпусом и рамкой экрана. Внимательно выполняйте последующие шаги, чтобы не повредить антенны.

Под верхним краем экрана находятся хрупкие антенные кабели. Тщательно следуйте процедуре, чтобы не повредить их.

Вставьте остриё лезвия под экран в месте, где вы только что остановились при резании. Не вставляйте лезвие глубже края рамки.

Осторожно прокатывайте лезвие вправо, прижимая длинный край лезвия к клею под рамкой экрана, разрезая клей по ходу движения. Не сдвигайте лезвие вдоль кромки Surface.

Повторяйте это движение — вставляйте остриё лезвия в только что разрезанное место и прокатывайте вправо вдоль всего верхнего края Surface — до тех пор, пока лезвие не окажется в 2,5 дюймах (64 мм) от правого края Surface.

После того как вы перережете клей над антеннами (8,5 дюйма, или 22 см, от левого края), проведите лезвием оставшийся путь вдоль верхнего края Surface и округлите верхний правый угол, чтобы разрезать оставшийся клей.

Очень медленно приподнимите модуль экрана от корпуса Surface. Если почувствуете сопротивление, остановитесь и проверьте, весь ли клей отделён.

Пока не удаляйте экран. Он всё ещё соединён с материнской платой двумя кабелями.

Используйте лезвие для открытия, чтобы разрезать любой оставшийся клей.

Поднимите верхнюю часть модуля экрана от корпуса, одновременно сдвигая нижнюю часть экрана ближе к разъёмам дисплея на материнской плате.

Осторожно уложите экран на корпус разъёмами вверх. Следите, чтобы не перегнуть шлейфы дисплея.

Используйте этот метод для снятия экранных EMI-экранов, если это необходимо при ремонте:

С помощью одного зубца изогнутых пинцетов подденьте EMI-экран в зазорах между «зубцами».

Повторяйте эту процедуру в разных точках по периметру экрана, пока он не освободится.

Старайтесь не деформировать экраны слишком сильно — их нужно будет установить обратно при сборке.

Для установки обратно исправьте возможные деформации по мере возможности, убедитесь, что «зубцы» выровнены с кромкой на материнской плате, и прижмите по всему периметру EMI-экрана.

Убедитесь, что все «зубцы» плотно прилегают к металлической кромке и не загнуты под EMI-экран.

Убедитесь, что «зубцы» также соприкасаются с золотыми проводящими полосами на верхней части ленточных кабелей.

С помощью пинцета снимите два EMI-экрана, закрывающие разъёмы кабелей дисплея.

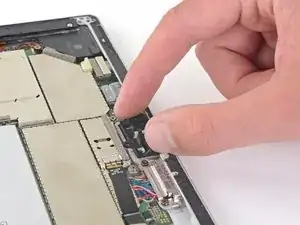

Подденьте плоским концом лопатки каждый кабель дисплея, чтобы отсоединить его от материнской платы.

Снимите экран с Surface.

При сборке остановитесь здесь и следуйте этому руководству, чтобы заменить клей для экрана.

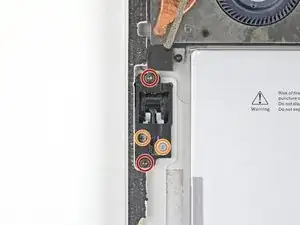

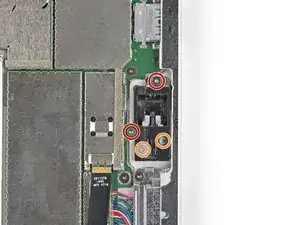

Используйте отвертку T5 Torx, чтобы удалить следующие четыре винта с каждого шарнира подставки, который вы заменяете:

Два винта 3,7 мм

Два винта 3,3 мм

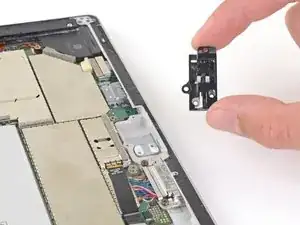

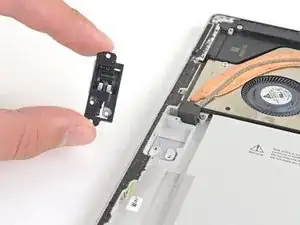

Снимите шарнир(ы) подставки.
