Замена радиатора Microsoft Surface Pro 4
Официальное руководство было обновлено и доступно здесь. Это руководство архивировано для исторических целей.
Система охлаждения радиатора Surface Pro 4 состоит из медных трубок и соединенной медной пластины. Вот как ее снять для замены или чтобы получить доступ к компонентам под ней.
Шаг 1

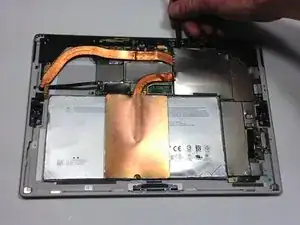

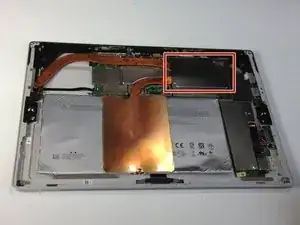

Обе части радиатора соединены с материнской платой через панель, которая прикрыта металлическим корпусом.

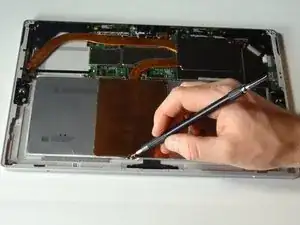

Снимите корпус, подковырнув по краям, а затем, когда он ослабнет, поднимите всю деталь.
Шаг 2

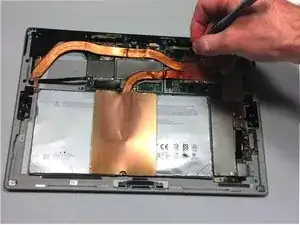

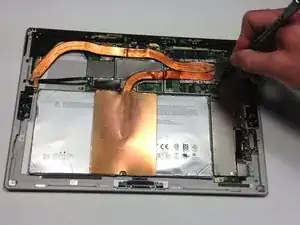

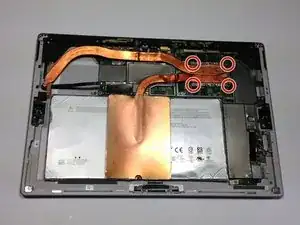

Удалите четыре винта Torx T5 длиной 1.5 мм, удерживающие основное тело радиатора на материнской плате.
Шаг 3

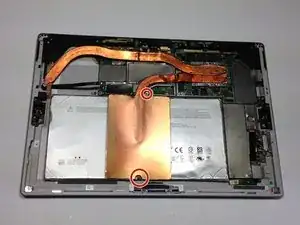

Удалите два винта Torx T3 длиной 1.5 мм, удерживающие медную пластину в средней части устройства.
Шаг 4

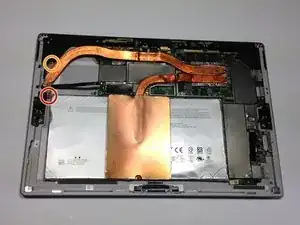

Удалите винт Torx T4 длиной 1.5 мм, удерживающий трубку радиатора на раме устройства.
Удалите винт Torx T4 длиной 3.0 мм.
Шаг 5

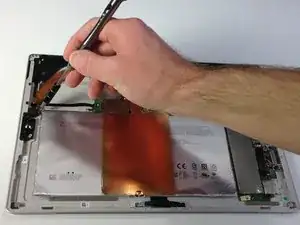

Теперь вы можете удалить весь радиатор, поднимая его руками.

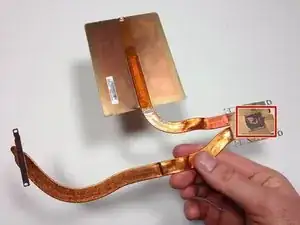

Не забудьте заменить термопасту при установке радиатора.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
