Замена экрана Microsoft Surface Pro 4

Если стекло экрана треснуло, зафиксируйте дальнейшее разрушение и предотвратите травмы, заклеив стекло.

Наклейте перекрывающиеся полосы прозрачной упаковочной ленты по поверхности экрана Surface до полного покрытия лицевой стороны.

Это удержит осколки стекла и придаст конструктивную целостность при поддевании и подъёме экрана.

Старайтесь выполнять остальные шаги инструкции как описано. Однако после того как стекло треснет, оно, вероятно, будет продолжать ломаться в процессе работы, и вам может понадобиться металлический лопаточный инструмент, чтобы выковыривать осколки.

Надевайте защитные очки для защиты глаз и осторожно обращайтесь, чтобы не повредить ЖК-дисплей.

Разогрейте iOpener и приложите его к правому краю экрана Surface на две минуты.

Возможно, потребуется несколько раз разогревать и повторно прикладывать iOpener, чтобы планшет достаточно прогрелся. Следуйте инструкциям к iOpener, чтобы избежать перегрева.

Можно также использовать фен, тепловую пушку или нагревательную плиту для прогрева Surface.

Осторожно: не перегревайте Surface — экран и встроенный аккумулятор чувствительны к повреждению от тепла.

Не используйте нагревательную плиту, если экран был заклеен лентой.

Обратите внимание на расположение клея экрана перед продолжением:

В этих областях находится только клей, и их безопасно разрезать.

Плата дисплея и гибкие шлейфы проложены здесь близко к краю. Режьте осторожно и не вставляйте инструмент глубже 1/8 дюйма (3 мм).

Под этой частью экрана находятся хрупкие антенные кабели. Тщательно следуйте процедуре в шаге 13, чтобы не повредить их. Здесь же клей самый толстый.

Вставьте монтажную лопаточку в вырез под динамик в правом верхнем углу экрана и сдвиньте её между стеклом и решёткой динамика.

Не вставляйте лопаточку глубже 0.45 дюйма (12 мм). Слишком глубокое введение лопаточки может повредить ЖК-дисплей.

Поверните лопаточку в сторону нижней части Surface, чтобы подвести её под нижнюю кромку выреза динамика.

Проведите лопаточку вниз по правому краю Surface, чтобы перерезать клей под экраном.

В оставшейся части процедуры, если вы встретите значительное сопротивление при скольжении лопаточки, остановитесь и заново прогрейте участок, над которым работаете. Излишнее давление может расколоть стекло.

Оставьте эту лопаточку в правом крае, чтобы клей не сросся заново.

Разогрейте iOpener повторно и приложите его к нижнему краю экрана Surface на две минуты.

Можно также использовать фен, тепловую пушку или нагревательную плиту для прогрева Surface.

Осторожно: не перегревайте Surface — экран и встроенный аккумулятор чувствительны к повреждению от тепла.

Не используйте нагревательную плиту, если экран был заклеен лентой.

Вставьте новую монтажную лопаточку в правый нижний угол и проведите её вокруг угла к нижнему краю.

Не вставляйте лопаточку глубже 0.25 дюйма (6 мм) вокруг правого нижнего угла. Слишком глубокое введение может повредить ЖК-дисплей.

Проведите лопаточку вдоль нижнего края Surface, чтобы перерезать клей экрана.

Не вставляйте лопаточку глубже 0.45 дюйма (12 мм) вдоль нижнего края.

Оставьте эту лопаточку в нижнем крае, чтобы клей не сросся заново.

Разогрейте iOpener повторно и приложите его к левому краю экрана Surface на две минуты.

Возможно, потребуется несколько раз разогревать и повторно прикладывать iOpener, чтобы планшет достаточно прогрелся. Следуйте инструкциям к iOpener, чтобы избежать перегрева.

Можно также использовать фен, тепловую пушку или нагревательную плиту для прогрева Surface.

Осторожно: не перегревайте Surface — экран и встроенный аккумулятор чувствительны к повреждению от тепла.

Не используйте нагревательную плиту, если экран был заклеен лентой.

Вставьте новую монтажную лопаточку в левый нижний угол и проведите её вокруг угла к левому краю.

Будьте осторожны при резке под нижними 2.5 дюймами (65 мм) левого края. Не вставляйте лопаточку более чем на 1/8 дюйма (3 мм) в этой области. Здесь близко расположены шлейфы дисплея, которые легко повредить.

Пройдя область шлейфов дисплея, можно снова вводить лопаточку до 0.45 дюйма (12 мм).

Проведите лопаточку вдоль левого края Surface, чтобы перерезать клей экрана.

Оставьте эту лопаточку в левом крае, чтобы клей не сросся заново.

Разогрейте ваш iOpener и приложите его к верхнему краю экрана Surface на две минуты.

Клей наиболее толстый вдоль этого края, и вам, возможно, придётся несколько раз разогревать и прикладывать iOpener, чтобы планшет прогрелся достаточно. Следуйте инструкциям к iOpener, чтобы избежать перегрева.

Вы также можете использовать фен, паяльную пушку или разогревочную плиту для нагрева Surface.

Будьте осторожны, чтобы не перегреть Surface — экран и внутренний аккумулятор чувствительны к повреждениям от тепла.

Не используйте разогревочную плиту, если экран был заклеен лентой.

Закруглите левый угол при помощи монтажной лопатки и проведите ею вдоль верхнего края Surface. Остановитесь, когда лопатка окажется в 2.75 дюйма (70 мм) от левого края.

Следующие 6 дюймов (15 см) верхнего края корпуса покрыты левой и правой антеннами, которые расположены между корпусом и окантовкой экрана. Тщательно следуйте последующим шагам, чтобы не повредить антенны.

Хрупкие антенные кабели проходят под верхним краем экрана. Тщательно следуйте процедуре, чтобы не повредить их.

Вставьте кончик лопатки под экран в том месте, где вы только что остановились при резке. Не вставляйте лопатку глубже края окантовки.

Осторожно прокатывайте лопатку вправо, прижимая длинный край лопатки к клею под окантовкой экрана, разрезая клей по мере продвижения. Не проводите лопаткой вдоль внешнего края Surface.

Повторяйте это движение — вставляя кончик лопатки в только что разрезанное место и прокатывая вправо вдоль всего верхнего края Surface — пока лопатка не окажется в 2.5 дюйма (64 мм) от правого края Surface.

Как только вы перережете клей над антеннами (8.5 дюйма, или 22 см, от левого края), проведите лопаткой по всему остальному верхнему краю Surface и закруглите верхний правый угол, чтобы разрезать оставшийся клей.

Очень медленно поднимайте сборку экрана от корпуса Surface. Если вы почувствуете сопротивление, остановитесь и проверьте, что весь клей отделён.

Пока не снимайте экран. Он всё ещё соединён с материнской платой двумя кабелями.

Используйте монтажную лопатку, чтобы разрезать оставшийся клей.

Поднимите верхнюю часть сборки экрана от корпуса, одновременно сдвигая нижнюю часть экрана ближе к разъёмам дисплея на материнской плате.

Осторожно уложите экран на корпус лицевой стороной вверх. Следите, чтобы не перегнуть кабели дисплея.

Используйте этот метод для снятия любых EMI-экранов, необходимых при ремонте:

Одним концом изогнутых пинцетов подденьте EMI-экран в зазорах между «зубцами».

Повторите эту процедуру в разных точках по периметру экрана, пока он не освободится.

Старайтесь не деформировать экраны слишком сильно — их потребуется установить обратно при сборке.

Для установки верните экранам прежнюю форму насколько возможно, убедитесь, что «зубцы» совпадают с ободом на материнской плате, и надавите по всему периметру EMI-экрана.

Убедитесь, что все «зубцы» плотно прилегают к металлическому ободу и не загнуты под EMI-экран.

Убедитесь также, что «зубцы» контактируют с золотыми проводящими полосами на верхней части ленточных кабелей.

С помощью пинцета снимите два EMI-экрана, закрывающих разъёмы кабелей дисплея.

Снимите экран с Surface.

При сборке, остановитесь на этом этапе и следуйте этому руководству, чтобы заменить клей для экрана.

Используйте монтажную лопатку, чтобы поддеть один край EMI-экрана, закрывающего плату дисплея.

Старайтесь не деформировать экран слишком сильно — его потребуется установить обратно при сборке.

При сборке убедитесь, что «зубцы» EMI-экрана соприкасаются с проводящими полосами на верхней части ленточных кабелей.

Поднимите EMI-экран с платы дисплея и снимите его.

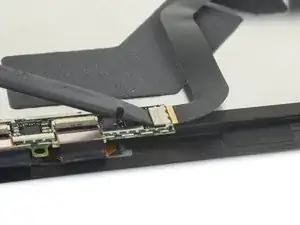

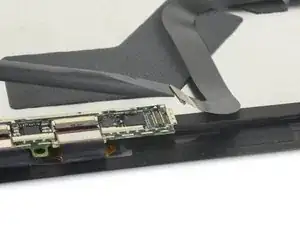

Используйте плоский конец монтажной лопатки, чтобы поддеть кабель межсоединения дисплея и вытащить его прямо вверх из разъёма на плате.

Используйте инструмент для вскрытия, чтобы приподнять один край экранирующей пластины (EMI), закрывающей второй кабель дисплея.

Старайтесь не деформировать пластину слишком сильно — её нужно будет установить обратно при сборке.

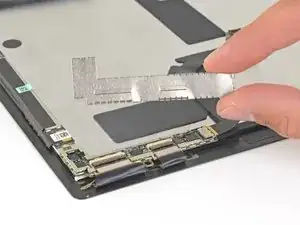

Снимите EMI-пластину.

При сборке убедитесь, что «зубцы» соприкасаются с золотистой проводящей полосой на верхней части ленты кабеля.

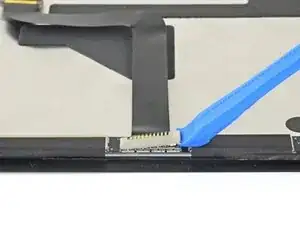

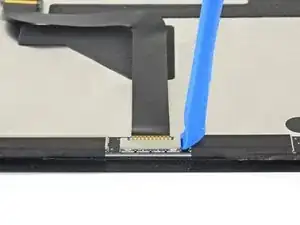

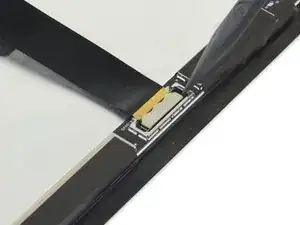

Используйте наконечник лопатки, чтобы вертикально приподнять разъём дигитайзера и вынуть его из гнезда на экране.

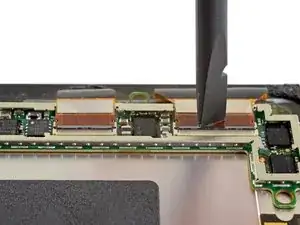

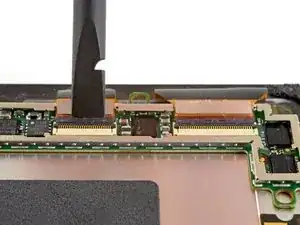

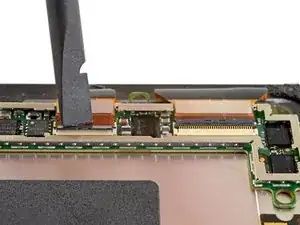

С помощью лопатки отогните маленькие фиксирующие язычки на ZIF-разъёмах кабелей дисплея.

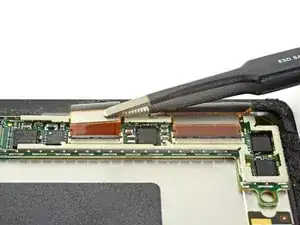

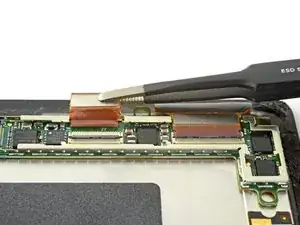

Используйте пинцет, чтобы выдвинуть кабели дисплея прямо из их гнёзд на плате дисплея.

При сборке, если вы устанавливаете новый экран, удалите любые защитные подложки с нижней части кабелей дисплея, чтобы открыть их проводящие полосы.

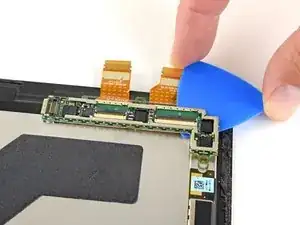

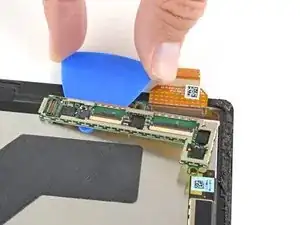

Просуньте медиатор для вскрытия под плату дисплея, чтобы отделить клей, прикрепляющий её к задней части экрана.

Если клей упорно держится, может помочь прогрев платы дисплея iOpener, феном или тепловым пистолетом. Не перегревайте экран.

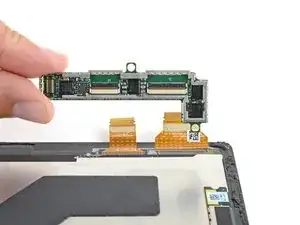

Снимите плату дисплея.

При сборке удалите клей с нижней стороны платы дисплея изопропиловым спиртом (≥90%) и безворсовой тканью или кофейным фильтром. Затем нанесите новый проводящий клей, например двустороннюю медную ленту, и закрепите её на новом экране.

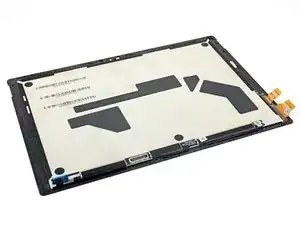

Остаётся только экран.
