Замена платы управления цифровым экраном HP TouchPad

На следующих шагах Вы будете использовать металлическую лопатку, чтобы поднять переднюю панель из задней крышки TouchPad.

Передняя панель зафиксирована семью защелками (обозначены красным), которые слабо закреплены на задней крышке. При снятии передней панели существует вероятность повреждения либо самих защелок, либо их креплений на задней крышке. Мы обновим данное руководство, как только появятся доступные запчасти или будет найден более безопасный способ снятия панели.

При демонтаже передней панели будьте осторожны, чтобы не повредить датчик освещенности (обозначен желтым) и две антенны (обозначены оранжевым).

Вставьте плоскую металлическую лопатку в щель между резиновым внешним кольцом передней панели и черной пластиковой задней крышкой вблизи разъема USB.

Подденьте переднюю панель вверх от задней крышки, осторожничая, чтобы не повредить ЖК-дисплей или стеклянную панель.

Продолжая следующие шаги, вставляйте лопатку и поднимайте переднюю панель, но не пытайтесь проталкивать лопатку вдоль образующейся щели. После каждого поддевания полностью извлекайте лопатку, затем вставляйте её в новое место и снова поднимайте панель.

Как и на предыдущем шаге, используйте лопатку, чтобы поднять переднюю панель от задней крышки вдоль длинной стороны, на которой находятся кнопки регулировки громкости.

Продолжайте поддевать переднюю панель в сторону кнопок громкости, пока между ней и задней крышкой не образуется зазор.

Подденьте переднюю панель вдоль верхнего края TouchPad.

Будьте осторожны — не повредите датчик освещенности и верхнюю антенну.

Подденьте переднюю панель вдоль края, ближайшего к кнопке домашнего экрана.

Перед тем как поднять свободную сторону передней панели от задней крышки, возможно, потребуется освободить её от пластиковых фиксирующих защелок.

Используйте металлическую лопатку, чтобы отогнуть защелки от края передней панели.

После освобождения фиксирующих защелок откиньте переднюю панель вверх от задней крышки.

Пока не пытайтесь полностью отсоединить переднюю панель от TouchPad, поскольку она всё ещё подключена к материнской плате.

Используйте прикреплённую чёрную язычок, чтобы потянуть кабель дисплея вверх и извлечь его из разъёма на материнской плате.

Тяните кабель строго вверх, а не параллельно поверхности материнской платы. В противном случае можно повредить разъём на материнской плате.

Следите, чтобы не тянуть за ленточный кабель, приклеенный к нижней стороне отключаемого кабеля. Его отсоединять не нужно.

Аккуратно используйте ноготь, чтобы поднять фиксаторы на разъёмах ZIF для ленточного кабеля цифрового экрана.

Убедитесь, что Вы поднимаете шарнирные фиксаторы, а не сами разъёмы.

Извлеките ленточный кабель цифрового экрана прямо из двух разъёмов на материнской плате.

Полностью снимите переднюю панель с задней крышки.

Снимите два винта Phillips длиной 3,0 мм, крепящие плату управления цифровым экраном к задней крышке.

Приподнимите, но не извлекайте полностью плату управления цифровым экраном из задней крышки.

Не пытайтесь пока полностью извлечь плату управления цифровым экраном, так как она всё ещё подключена к материнской плате с помощью ленточного кабеля.

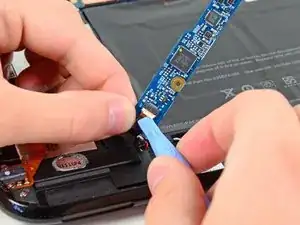

Используя край пластикового инструмента для вскрытия или ноготь, аккуратно поднимите фиксатор разъёма ZIF ленточного кабеля платы управления цифровым экраном.

Убедитесь, что Вы поднимаете шарнирный фиксатор, а не сам разъём.

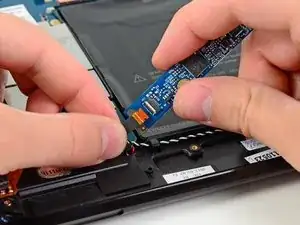

Извлеките ленточный кабель платы управления цифровым экраном прямо из его разъёма на самой плате управления.

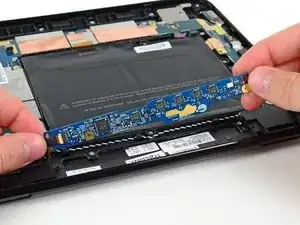

Удалите плату управления цифровым экраном из TouchPad.
