Замена экрана VTech InnoTab Max

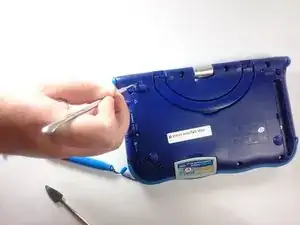

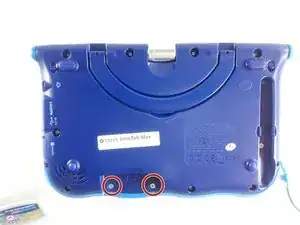

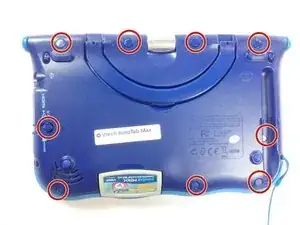

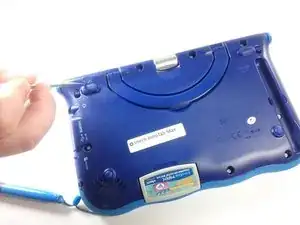

Снимите все крышки винтов с задней панели с помощью металлической лопатки.

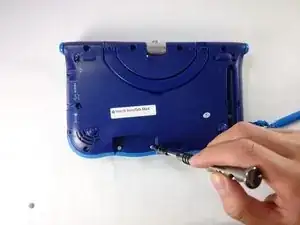

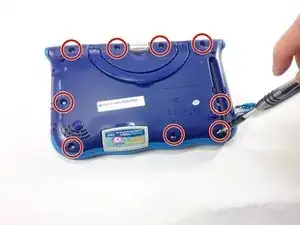

Далее снимите все теперь открытые винты.

Если в устройстве находится картридж, обязательно извлеките его.

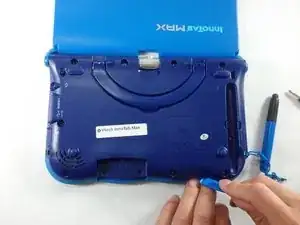

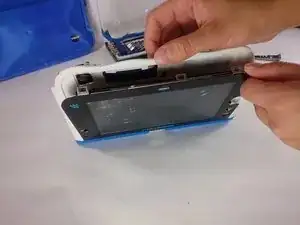

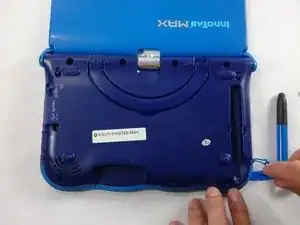

Теперь, когда все винты удалены, подденьте заднюю крышку с помощью пластикового инструмента для вскрытия.

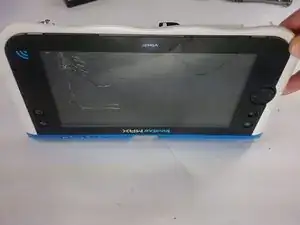

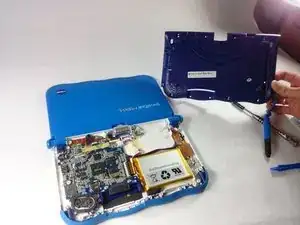

Здесь видно, что задняя крышка полностью снята, и теперь открыт доступ к передней крышке.

Чтобы снять переднюю крышку, удалите пружины, удерживающие изображённые скобы, затем оттяните крышку.

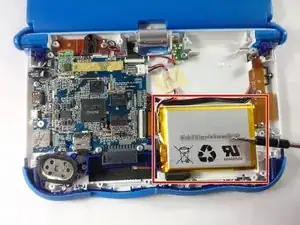

После снятия задней крышки батарея расположена в правом нижнем углу, как видно на изображении справа.

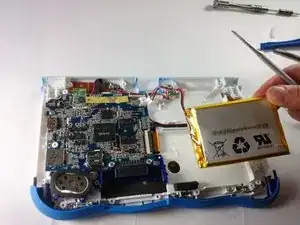

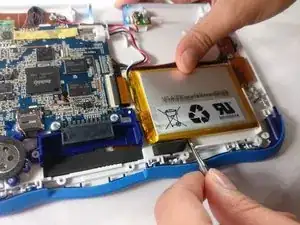

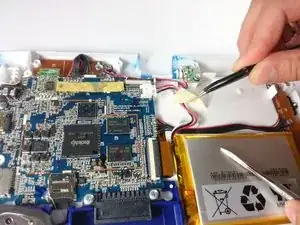

Снимите ленту, фиксирующую провода, и аккуратно подденьте батарею от основания устройства.

Поддевайте аккуратно, чтобы не повредить батарею. Батарея может слегка согнуться — это нормально и не является поводом для беспокойства.

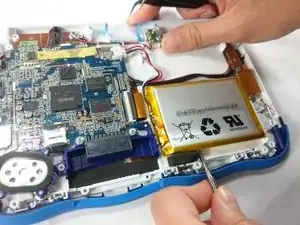

Лучше использовать пластиковую карточку или нейлоновую лопатку для снятия батареи. Металлические инструменты могут проколоть батарею и вызвать пожар.

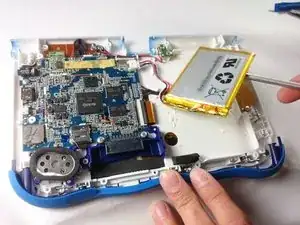

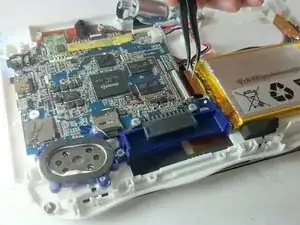

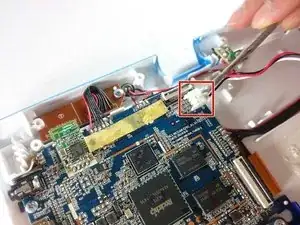

Теперь, когда батарея свободна для перемещения, отключите провод, соединяющий батарею с материнской платой.

Батарея теперь полностью отключена.

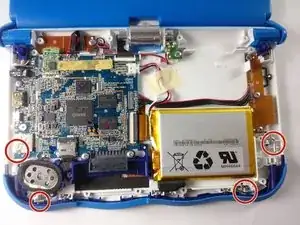

Чтобы разблокировать экран, необходимо удалить 4 шплинта, видимые на изображении.

Для снятия просто поверните их и вытяните. Если зажать слишком сложно, используйте металлическую или нейлоновую лопатку.

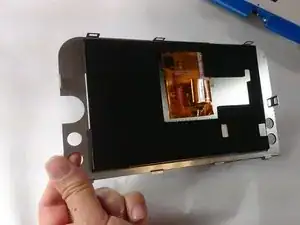

После удаления шплинтов экран должен ослабнуть в рамке и оставаться подключённым только коричневой плёнкой, показанной на фотографии.

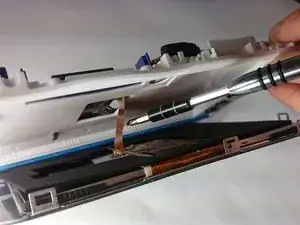

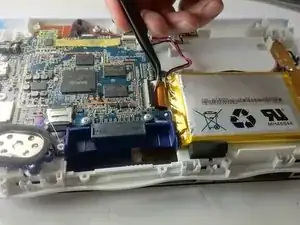

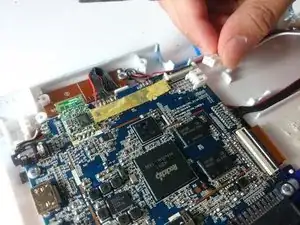

Чтобы полностью снять экран, отсоедините плёнку от материнской платы, аккуратно потянув её пинцетом.

Будьте осторожны, чтобы не порвать плёнку при снятии.

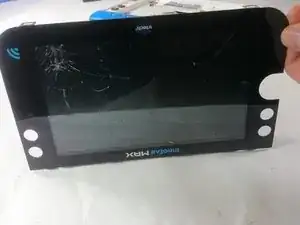

После отсоединения от материнской платы экран должен быть полностью освобождён от устройства.
