Замена блока кнопок управления HP TouchPad

В следующих шагах вы будете использовать металлическую лопатку, чтобы приподнять переднюю панель от задней части корпуса TouchPad.

Передняя панель удерживается семью защёлками (обведены красным), которые слабо закреплены в задней части корпуса. При снятии узла передней панели вы наверняка сломаете либо защёлки, либо их опоры, прикреплённые к задней части корпуса. Мы обновим это руководство, когда найдём запасные части или лучший метод снятия панели.

При снятии узла передней панели также будьте осторожны, чтобы не повредить датчик уровня освещённости (обведён жёлтым) и две антенны (обведены оранжевым).

Вставьте плоскую металлическую лопатку в зазор между резиновым наружным кольцом на узле передней панели и чёрным пластиковым задним корпусом вблизи разъёма USB.

Подденьте узел передней панели вверх от задней части корпуса, остерегаясь повреждения ЖК-экрана или стеклянной панели.

Работая в следующих шагах, вставляйте металлическую лопатку и подденьте переднюю панель вверх, но не пытайтесь скользить лопаткой по создаваемому зазору. Всегда извлекайте лопатку, затем вставляйте её в другом месте и подденьте вверх.

Как в предыдущем шаге, используйте лопатку, чтобы поддеть переднюю панель от задней части корпуса вдоль её длинного ребра со стороны кнопок громкости TouchPad.

Продолжайте поддевать узел передней панели вдоль стороны с кнопками громкости, пока между ней и задней частью корпуса не появится зазор.

Подденьте узел передней панели вдоль верхнего края TouchPad.

Осторожно, чтобы не повредить датчик уровня освещённости или верхнюю антенну.

Подденьте переднюю панель вдоль края, ближайшего к кнопке «Домой».

Перед тем как приподнять свободную сторону передней панели от задней части корпуса, возможно, потребуется освободить её от пластиковых фиксирующих защёлок, удерживающих её.

Используйте металлическую лопатку, чтобы оттянуть застрявшие фиксирующие защёлки от края передней панели.

После освобождения фиксирующих защёлок приподнимите узел передней панели и отведите его от задней части корпуса.

Не пытайтесь сразу полностью снять узел передней панели с TouchPad, так как он всё ещё подключён к плате.

Используйте прикреплённую чёрную бирку, чтобы потянуть кабель данных дисплея строго вверх и вынуть его из разъёма на плате.

Тяните кабель вверх, а не параллельно плоскости платы. Иначе можно повредить разъём на плате.

Следите, чтобы не тянуть за ленту, приклеенную к нижней части кабеля — её отключать не нужно.

Аккуратно подденьте ногтем фиксирующие планки на двух ZIF-разъёмах шлейфа цифроаналоговой панели.

Убедитесь, что вы поддеваете именно шарнирные удерживающие планки, а не сами разъёмы.

Выньте шлейф цифроаналоговой панели прямо из двух разъёмов на плате.

Снимите узел передней панели с узла задней части корпуса.

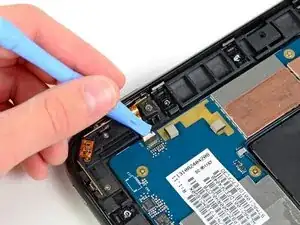

Используйте край пластикового инструмента для взлома, чтобы отогнуть удерживающую планку на ZIF-разъёме шлейфа блока кнопок управления.

Убедитесь, что вы поддеваете шарнирную удерживающую планку, а не сам разъём.

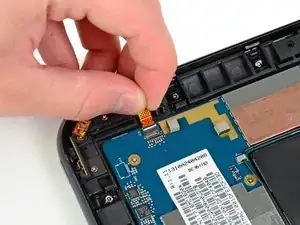

Выньте шлейф блока кнопок управления прямо из его разъёма на плате.

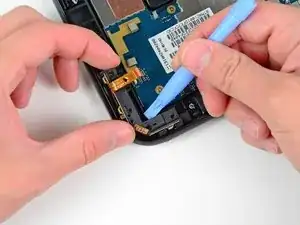

Используйте край пластикового инструмента для взлома, чтобы отлепить датчик уровня освещённости от корпуса блока кнопок управления, открывая скрытый винт.

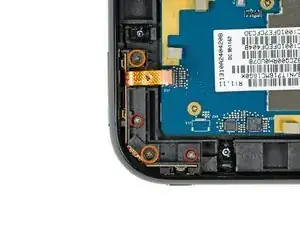

Удалите следующие четыре винта, фиксирующие блок кнопок управления к задней части корпуса:

Два винта Phillips 3,1 мм

Два винта Phillips 2,7 мм

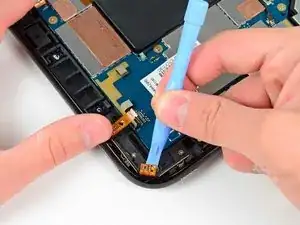

Используйте край пластикового инструмента для взлома, чтобы приподнять блок кнопок управления из его посадочного места в задней части корпуса.

Снимите блок кнопок управления с TouchPad.
