Замена материнской платы VTech InnoTab Max

Снимите все заглушки винтов с задней панели с помощью металлической лопатки.

Далее выкрутите все теперь открывшиеся винты.

Если в устройстве есть картридж, обязательно извлеките его.

Теперь, когда все винты удалены, отожмите заднюю крышку с помощью пластикового инструмента для открытия.

Здесь вы видите, что задняя крышка полностью снята, и теперь открыт доступ к передней крышке.

Чтобы снять переднюю крышку, извлеките пружины, удерживающие показанные скобы, затем оттяните крышку.

После снятия задней крышки батарея расположена внизу справа, как показано на изображении справа.

Удалите ленту, закрепляющую провода, и аккуратно отожмите батарею от основания устройства.

Отжимайте аккуратно, чтобы не повредить батарею. Батарея может слегка согнуться — это нормально и не является поводом для беспокойства.

Лучше использовать пластиковую карту или нейлоновую лопатку для снятия батареи. Металлические инструменты могут проколоть батарею, что потенциально может вызвать возгорание.

Теперь, когда батарея подвижна, отсоедините провод, соединяющий батарею с материнской платой.

Батарея теперь полностью отключена.

Камера ничем не закреплена, поэтому просто извлеките её из посадочного места, чтобы подготовить к отключению.

Осторожно снимите провод, соединяющий камеру с материнской платой, при необходимости захватив его инструментом.

Будьте осторожны — тяните только за конец разъёма (ближе к материнской плате), так как лента легко рвётся.

Камера теперь полностью удалена из устройства.

Чтобы разблокировать экран, необходимо снять 4 штифта, видимые на фото.

Для снятия просто поворачивайте и вытягивайте их. Используйте металлическую или нейлоновую лопатку, если штифты слишком малы для захвата.

После снятия штифтов экран должен отделиться от рамки и оставаться соединённым только коричневой плёнкой, показанной на фото.

Чтобы полностью снять экран, нужно отщёлкнуть плёнку от материнской платы, аккуратно потянув её пинцетом.

Будьте осторожны, чтобы не порвать плёнку при вытягивании.

После отсоединения от материнской платы экран должен полностью освободиться от устройства.

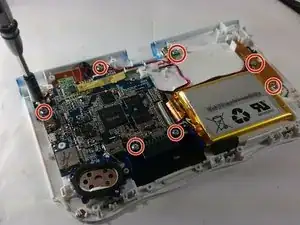

Снимите окружённые кружком винты, которые удерживают материнскую плату и компоненты.

Каждый компонент, который нужно открутить, имеет провода, идущие к нему от материнской платы. Эти провода не отключаются.

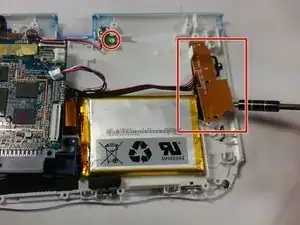

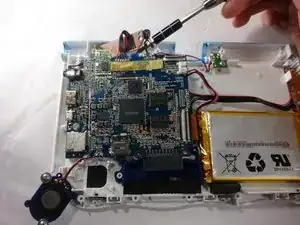

Выкрутите все винты, затем поднимите динамик, две видимые бронзовые пластины и маленькую зелёную микросхему в верхней части.

Не пытайтесь отключать провода, идущие к этим устройствам, так как вы не сможете их снова подключить.

Все эти компоненты можно найти, проследив провода, отходящие от материнской платы.

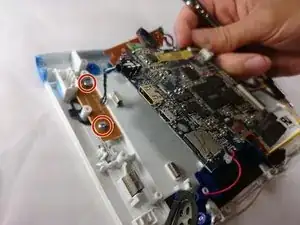

После извлечения этих компонентов поднимите материнскую плату — под ней откроется ещё одна бронзовая пластина.

Снимите винты, удерживающие эту пластину, и извлеките её вместе с материнской платой.

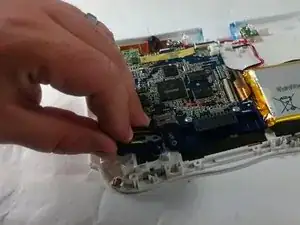

Все компоненты должны быть свободны, и теперь вы можете полностью вынуть материнскую плату.
