Замена камеры HP TouchPad

В следующих шагах вы будете использовать металлическую лопаточку, чтобы приподнять переднюю панель от задней крышки вашего TouchPad.

Передняя панель держится семью защёлками (обведены красным), которые слабо закреплены на задней крышке. При снятии узла передней панели вы, скорее всего, сломаете либо защёлки, либо их опоры, прикреплённые к задней крышке. Мы обновим это руководство, когда найдём запасные части или более надёжный способ снятия панели.

При снятии узла передней панели также будьте осторожны, чтобы не повредить датчик окружающего освещения (обведён жёлтым) и две антенны (обведены оранжевым).

Вставьте плоскую металлическую лопаточку в зазор между резиновым внешним кольцом на узле передней панели и чёрной пластиковой задней крышкой рядом с USB-разъёмом.

Подденьте узел передней панели от задней крышки, осторожно, чтобы не повредить ЖК-экран или стеклянную панель.

При выполнении следующих шагов вставляйте металлическую лопаточку и подденьте переднюю панель вверх, но не пытайтесь сдвигать лопаточку вдоль образующегося зазора. Всегда извлекайте лопаточку, затем вставляйте её в другом месте и подденьте вверх.

Как и в предыдущем шаге, используйте лопаточку, чтобы поддеть переднюю панель от задней крышки вдоль её длинного края со стороны кнопки регулировки громкости на TouchPad.

Продолжайте поддевать узел передней панели вдоль стороны с кнопкой громкости, пока не появится зазор между ней и задней крышкой.

Подденьте узел передней панели вдоль верхнего края TouchPad.

Будьте осторожны, чтобы не повредить датчик окружающего освещения или верхнюю антенну.

Подденьте переднюю панель вдоль края, ближайшего к кнопке «Домой».

Перед тем как приподнять свободную сторону передней панели от задней крышки, возможно, потребуется освободить её от пластиковых фиксирующих защёлок, удерживающих её на месте.

Используйте металлическую лопаточку, чтобы оттянуть застрявшие фиксирующие защёлки от края передней панели.

После освобождения фиксирующих защёлок поднимите узел передней панели от задней крышки.

Не пытайтесь пока полностью снять узел передней панели с TouchPad, так как он всё ещё подключён к плате.

Используйте прикреплённую чёрную ленточку, чтобы потянуть кабель данных дисплея строго вверх и вынуть его из разъёма на материнской плате.

Тяните кабель вверх, а не параллельно плоскости материнской платы. Иначе можно повредить разъём на плате.

Не тяните за ленточку, приклеенную к нижней части отсоединяемого кабеля. Её отключать не нужно.

Аккуратно поднимите удерживающие язычки в двух ZIF-разъёмах шлейфа цифроанализатора ногтем.

Убедитесь, что вы поднимаете именно шарнирные удерживающие язычки, не сами разъёмы.

Выньте шлейф цифроанализатора строго из двух разъёмов на материнской плате.

Снимите узел передней панели с корпуса задней крышки.

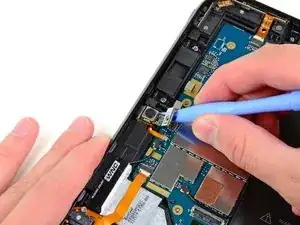

Используйте пластиковый инструмент для вскрытия, чтобы поддеть разъём камеры и вынуть его из разъёма на материнской плате.

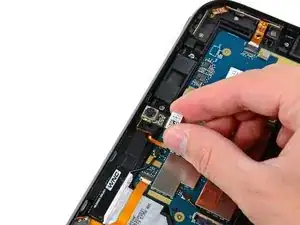

Подденьте пластиковым инструментом под корпус камеры и аккуратно поднимите вверх, чтобы вытащить её из гнезда в задней крышке.

Выньте камеру из задней крышки.
