Замена кабеля передачи данных дисплея HP TouchPad

На следующих шагах вы будете использовать металлическую лопатку, чтобы приподнять переднюю панель от задней крышки вашего TouchPad.

Передняя панель зафиксирована семью защёлками (обведены красным), которые слабо прикреплены к задней крышке. При снятии сборки передней панели вы, скорее всего, сломаете либо защёлки, либо их опоры, прикреплённые к задней крышке. Мы обновим это руководство, когда найдём запасные детали или лучший способ снять панель.

При снятии сборки передней панели также будьте осторожны, чтобы не повредить датчик окружающего освещения (обведён жёлтым) или две антенны (обведены оранжевым).

Вставьте плоскую металлическую лопатку в зазор между резиновым наружным кольцом на сборке передней панели и чёрной пластиковой задней крышкой рядом с разъёмом USB.

Подденьте сборку передней панели от задней крышки, стараясь не повредить ЖК-экран или стеклянную панель.

По мере выполнения следующих шагов вставляйте металлическую лопатку и поддёвывайте переднюю панель, но не пытайтесь сдвигать лопатку вдоль образуемого зазора. Всегда извлекайте лопатку, затем вставляйте её в другом месте и поднимайте вверх.

Как и в предыдущем шаге, используйте лопатку, чтобы поддеть переднюю панель от задней крышки вдоль её длинного края со стороны кнопки регулировки громкости TouchPad.

Продолжайте поддевать сборку передней панели вдоль стороны с кнопкой регулировки громкости, пока не появится зазор между ней и задней крышкой.

Подденьте сборку передней панели вдоль верхнего края TouchPad.

Будьте осторожны, чтобы не повредить датчик окружающего освещения или верхнюю антенну.

Подденьте переднюю панель вдоль края, который ближе всего к кнопке «Домой».

Перед тем как поднять свободную сторону передней панели от задней крышки, возможно, потребуется освободить её из пластиковых фиксирующих защёлок, удерживающих её на месте.

Используйте металлическую лопатку, чтобы оттянуть прижатые защёлки от края передней панели.

Освободив защёлки, поднимите сборку передней панели от задней крышки.

Не пытайтесь снять сборку передней панели с TouchPad пока — она всё ещё подключена к материнской плате.

Используйте прикреплённую чёрную ленту, чтобы потянуть кабель передачи данных дисплея прямо вверх и вынуть его из разъёма на материнской плате.

Тяните кабель вверх, а не параллельно поверхности материнской платы. Иное действие может повредить разъём на материнской плате.

Следите, чтобы не тянуть за ленточный провод, приклеенный к нижней части отсоединяемого кабеля. Его отсоединять не надо.

Используйте ноготь, чтобы осторожно перевернуть фиксирующие клапаны на двух ZIF-разъёмах ленточного кабеля дигитайзера.

Убедитесь, что вы поддеваете именно шарнирные фиксирующие клапаны, а не сами разъёмы.

Выньте ленточный кабель дигитайзера прямо из его двух разъёмов на материнской плате.

Снимите сборку передней панели с задней крышки.

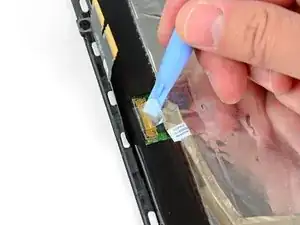

Используйте край пластикового инструмента для вскрытия, чтобы отлепить самоклеящуюся тянущую ленту, приклеенную к кабелю передачи данных дисплея.

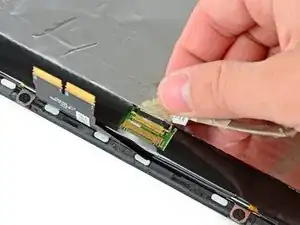

Поднимите ленту и потяните в сторону центра дисплея, чтобы разблокировать разъём кабеля передачи данных дисплея в разъёме на ЖК-экране.

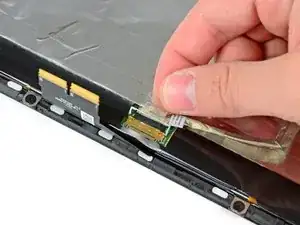

Выньте кабель передачи данных дисплея из его разъёма на ЖК-экране и отложите в сторону.

Не тяните разъём вверх при вытаскивании из разъёма. Вытаскивайте разъём параллельно поверхности ЖК-экрана.
