Замена электронной части кнопки «Домой» iPad 3G

Если стекло дисплея треснуло, чтобы предотвратить дальнейшее разрушение и избежать травм при ремонте, заклейте стекло скотчем.

Наклейте перекрывающиеся полосы прозрачного упаковочного скотча на дисплей iPad, пока вся лицевая часть не будет покрыта.

Это удержит осколки стекла и обеспечит конструктивную целостность при поддевании и подъёме дисплея.

Старайтесь по возможности следовать остальной части руководства. Однако, если стекло уже повреждено, оно, вероятно, будет продолжать трескаться в процессе работы, и вам возможно придётся использовать металлический подъёмник, чтобы выгребать осколки стекла.

Наденьте защитные очки для защиты глаз и будьте осторожны, чтобы не повредить ЖК-экран.

iPad на фотографиях может выглядеть немного иначе, чем ваш iPad, но процедура та же.

Вставьте металлическую лопатку между правым краем сборки дисплея и задней панелью.

Поверните лопатку от себя, чтобы освободить защёлки вдоль верхнего края дисплея.

Вставьте вторую металлическую лопатку между верхним краем сборки дисплея и задней панелью, чтобы защёлки не защёлкнулись обратно.

Подденьте сборку дисплея и отведите её от задней панели.

Продолжайте поддевать сборку дисплея и отводить её от задней панели вдоль нижнего и левого краёв iPad.

Проявляйте повышенную осторожность при приближении к верхнему краю iPad. Шлейф дигитайзера находится вблизи края задней панели и может быть легко повреждён.

Поднимите сборку дисплея от задней панели за её нижний край.

Не поднимайте сборку дисплея чрезмерно высоко, так как хрупкий антенный кабель с очень ограниченным запасом длины по-прежнему соединяет оба компонента.

Используйте плоский конец лопатки, чтобы отжать антенный разъём, ближайший к нижней части iPad, вверх от его гнезда на плате связи.

На следующих шагах вы отключите три кабеля, которые соединяют сборку дисплея с логической платой. Кабели относятся к следующим компонентам:

Дигитайзер

Датчик освещённости

Кабель данных дисплея

Используйте край инструмента для вскрытия iPod, чтобы отогнуть фиксирующие язычки, удерживающие шлейфы дигитайзера в их гнёздах на логической плате.

Убедитесь, что вы отгибаете фиксирующий язычок, а не само гнездо.

Вытяните шлейфы дигитайзера прямо из их гнёзд.

Используйте инструмент для вскрытия iPod, чтобы аккуратно поддеть и снять разъём датчика освещённости из его гнезда.

Отключите кабель данных дисплея от основной платы, отогнув металлический фиксатор за его чёрную пластиковую тягловую вкладку.

Оттяните разъём кабеля от его гнезда.

Тяните разъём параллельно лицевой стороне логической платы.

Снимите сборку дисплея с задней панели.

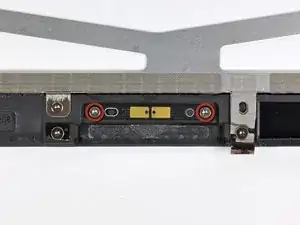

Удалите два винта Torx T5, крепящие плату переключателя кнопки «Домой» к рамке дисплея.

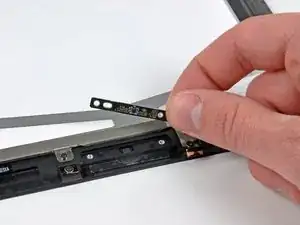

Снимите плату переключателя кнопки «Домой» с рамки дисплея.
