Замена металлических защёлок дисплея iPad 3G

Если стекло дисплея треснуло, ограничьте дальнейшее разрушение и предотвратите травмы при ремонте, заклеив стекло.

Наклейте перекрывающиеся полосы прозрачной упаковочной ленты на дисплей iPad до полного покрытия передней панели.

Это удержит осколки стекла и обеспечит прочность при поддевании и приподнимании дисплея.

По возможности следуйте остальным шагам руководства. Однако если стекло уже разбито, оно, вероятно, продолжит трескаться в процессе работы, и возможно потребуется использовать металлический поддев для выскребания стекла.

Наденьте защитные очки, чтобы защитить глаза, и будьте осторожны, чтобы не повредить ЖК-экран.

iPad на фотографиях может выглядеть немного иначе, чем ваш iPad, но процедура одна и та же.

Вставьте металлическую лопатку между правым краем узла дисплея и задней панелью.

Поверните лопатку от себя, чтобы освободить защёлки вдоль верхнего края дисплея.

Вставьте вторую металлическую лопатку между верхним краем узла дисплея и задней панелью, чтобы защёлки не защёлкнулись обратно.

Отодвиньте узел дисплея от задней панели.

Продолжайте отодвигать узел дисплея от задней панели вдоль нижнего и левого краёв iPad.

Проявляйте максимальную осторожность при подходе к верхнему краю iPad. Провод шлейфа дигитайзера расположен рядом с краем задней панели и может быть легко повреждён.

Поднимите узел дисплея от задней панели за его нижний край.

Не поднимайте узел дисплея слишком сильно над остальной частью iPad, так как хрупкий кабель антенны с очень небольшим запасом всё ещё соединяет эти два компонента.

Используйте плоский конец лопатки, чтобы поддеть коннектор антенны, находящийся ближе к низу iPad, и приподнять его с разъёма на плате связи.

В следующих шагах вы отключите три кабеля, соединяющие узел дисплея с платой логики. Кабели относятся к следующим компонентам:

Дигитайзер

Датчик окружающего освещения

Кабель данных дисплея

Используйте кромку инструмента для вскрытия iPod, чтобы откинуть фиксаторы, удерживающие шлейфы дигитайзера в их разъёмах на плате логики.

Убедитесь, что вы откидываете фиксатор, а не сам разъём.

Аккуратно вытяните шлейфы дигитайзера прямо из их разъёмов.

Используйте инструмент для вскрытия iPod, чтобы снять коннектор датчика окружающего освещения с его разъёма, аккуратно поддев и приподняв вверх.

Отсоедините кабель данных дисплея от основной платы, откинув металлический держатель за чёрную пластиковую язычок.

Оттяните разъём кабеля от его гнезда.

Тяните разъём параллельно лицевой поверхности платы логики.

Снимите узел дисплея с задней панели.

Во время снятия узла дисплея очень вероятно, что металлические защёлки по периметру узла дисплея сломаются.

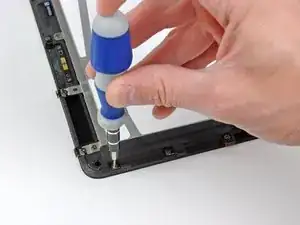

Чтобы заменить сломанную защёлку, сначала удалите винт Torx T5, фиксирующий сломанную основу защёлки к узлу дисплея.

Установите новую защёлку на установочные штифты, сформованные в рамке дисплея, и заново вверните винт Torx T5, чтобы закрепить обе детали вместе.

Повторите эту процедуру для всех других сломанных защёлок по периметру вашего узла дисплея.
