Замена динамиков iPad 3G

Если стекло дисплея треснуло, зафиксируйте дальнейшее разрушение и предотвратите травмы во время ремонта, заклеив стекло.

Наложите полосы прозрачной упаковочной ленты внахлест на экран iPad, пока вся лицевая часть не будет покрыта.

Это удержит осколки стекла и обеспечит структурную целостность при поддевании и поднимании дисплея.

Постарайтесь следовать остальной части руководства как описано. Однако если стекло уже разрушено, оно, вероятно, будет продолжать трескаться в процессе работы, и возможно придётся использовать металлический поддевной инструмент, чтобы вынуть куски стекла.

Наденьте защитные очки для защиты глаз и будьте осторожны, чтобы не повредить ЖК-экран.

Показанный на фото iPad может немного отличаться от вашего устройства, но процедура остаётся той же.

Вставьте металлическую лопатку между правым краем блока дисплея и задней панелью.

Поверните лопатку от себя, чтобы освободить защёлки вдоль верхнего края дисплея.

Вставьте вторую металлическую лопатку между верхним краем блока дисплея и задней панелью, чтобы защёлки не защёлкнулись обратно.

Отожмите блок дисплея от задней панели.

Продолжайте отжимать блок дисплея от задней панели вдоль нижнего и левого краёв iPad.

Будьте особенно осторожны при подходе к верхнему краю iPad. Шлейф дигитайзера находится рядом с краем задней панели и может быть легко повреждён.

Поднимите блок дисплея от задней панели за его нижний край.

Не поднимайте блок дисплея чрезмерно, так как к двум компонентам всё ещё подключён хрупкий антенный кабель с очень небольшим запасом длины.

Используйте плоский конец лопатки, чтобы отжать антенный разъём, расположенный ближе к нижней части iPad, от его гнезда на плате связи.

На следующих шагах вы отсоедините три кабеля, которые соединяют блок дисплея с логической платой. Кабели подключают следующие компоненты:

Дигитайзер

Датчик освещённости

Кабель передачи данных дисплея

Используйте край инструмента для вскрытия iPod, чтобы поддеть запорные защёлки, удерживающие шлейфы дигитайзера в их гнёздах на логической плате.

Убедитесь, что вы поднимаете запорную защёлку, а не само гнездо.

Вытащите шлейфы дигитайзера прямо из их гнёзд.

Используйте инструмент для вскрытия iPod, чтобы аккуратно поддеть и извлечь разъём датчика освещённости из его гнезда.

Отсоедините кабель передачи данных дисплея от основной платы, поднимите металлический фиксатор за его чёрную пластиковую язычок.

Оттяните коннектор кабеля от его гнезда.

Тяните коннектор параллельно лицевой поверхности логической платы.

Снимите блок дисплея с задней панели.

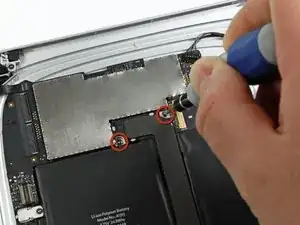

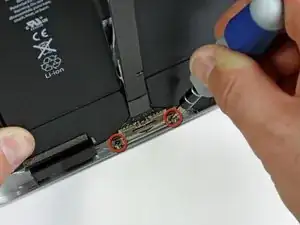

Удалите два винта T5 Torx 4,56 мм, фиксирующие кабель док-коннектора к основной плате.

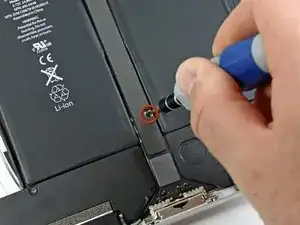

Удалите один винт T5 Torx 2,84 мм, соединяющий кабель док-коннектора с задней панелью корпуса.

Удалите два винта T5 Torx 2,84 мм, фиксирующие кабель док-коннектора к задней панели.

Осторожно снимите пластиковую крышку над платой Wi‑Fi/ Bluetooth и кабелем док-коннектора с помощью инструмента для вскрытия iPod.

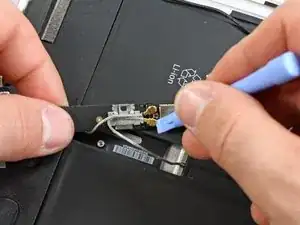

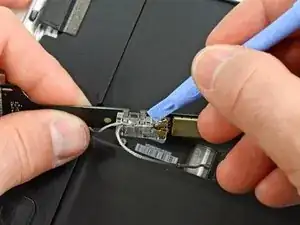

Отожмите антенны Wi‑Fi и Bluetooth от их гнёзд на плате Wi‑Fi/Bluetooth.

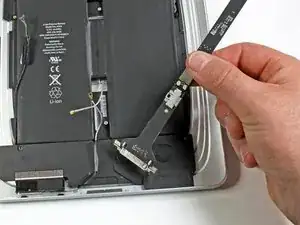

Снимите кабель док-коннектора с задней панели.

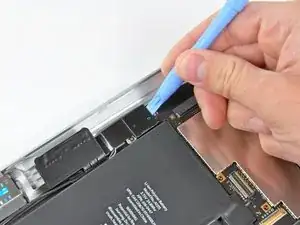

Используйте край инструмента для вскрытия iPod, чтобы поддеть и отсоединить разъём платы SIM от её гнезда на логической плате.

Отогните кабель SIM для доступа к разъёму динамика.

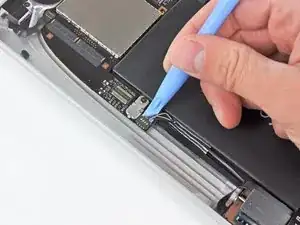

Используйте край инструмента для вскрытия iPod, чтобы отсоединить разъём динамика от логической платы.

Подденьте снизу, под провода.

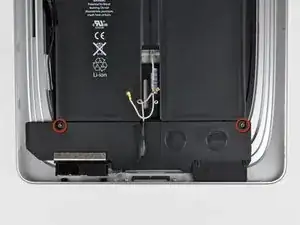

Удалите два винта T5 Torx 2,84 мм, фиксирующие сборку динамика к задней панели.

При необходимости удалите ленту, закрывающую кабели Wi‑Fi.

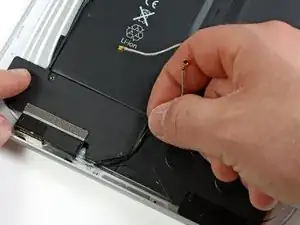

Протяните Wi‑Fi антенну по её каналу в сборке динамика.

Выведите разъём кабеля динамика из‑под чёрной наклейки, прикреплённой к левой стороне задней панели.

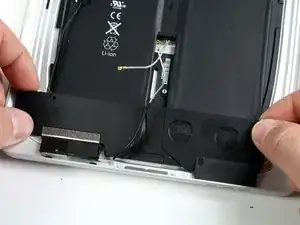

Поднимите сборку динамика и сдвиньте её вперёд, пока порты не освободятся со стороны нижней части задней панели.
