Замена передней панели iPad 3G

Если стекло дисплея треснуло, зафиксируйте дальнейшее разрушение и предотвращайте травмы при ремонте, заклеив стекло лентой.

Наклейте перекрывающиеся полосы прозрачной упаковочной ленты на дисплей iPad, пока вся передняя поверхность не будет покрыта.

Это удержит осколки стекла и обеспечит структурную целостность при поддевании и подъёме дисплея.

По возможности следуйте остальной части руководства как описано. Однако после того, как стекло повреждено, оно, скорее всего, будет продолжать трескаться в процессе работы, и возможно потребуется использовать металлический монтажный инструмент для вынимания стекла.

Носите защитные очки, чтобы защитить глаза, и будьте осторожны, чтобы не повредить ЖК-экран.

iPad на фотографиях может выглядеть немного иначе, чем Ваш, но процедура одна и та же.

Вставьте металлическую лопатку между правым краем дисплейного блока и задней панелью.

Поверните лопатку от себя, чтобы освободить защёлки по верхнему краю дисплея.

Вставьте вторую металлическую лопатку между верхним краем дисплейного блока и задней панелью, чтобы защёлки не защёлкнулись обратно.

Отожмите дисплейный блок от задней панели.

Продолжайте отщёлкивать дисплейный блок от задней панели вдоль нижнего и левого краёв iPad.

Двигайтесь с особой осторожностью по мере приближения к верхнему краю iPad. Шлейф дигитайзера расположен вблизи края задней панели и может быть легко повреждён.

Поднимите дисплейный блок от задней панели за его нижний край.

Не поднимайте дисплейный блок чрезмерно, так как хрупкий антенный кабель с очень небольшим запасом всё ещё соединяет эти два компонента.

Используйте плоский конец лопатки, чтобы отжать антенный разъём, находящийся ближе к нижней части iPad, от его разъёма на плате связи.

На следующих шагах Вы отключите три кабеля, присоединяющие дисплейный блок к плате логики. Кабели предназначены для следующих компонентов:

Дигитайзер

Датчик окружающего освещения

Кабель передачи данных дисплея

Используйте край инструмента для вскрытия iPod, чтобы откинуть фиксирующие защёлки, удерживающие шлейфы дигитайзера в разъёмах на плате логики.

Убедитесь, что Вы откидываете фиксирующую защёлку, а не сам разъём.

Вытяните шлейфы дигитайзера прямо из их разъёмов.

Используйте инструмент для вскрытия iPod, чтобы вынуть разъём датчика окружающего освещения из его гнезда, аккуратно поддев вверх.

Отключите кабель передачи данных дисплея от главной платы, откинув металлический фиксатор за его чёрную пластиковую язычок.

Отодвиньте разъём кабеля от его гнезда.

Тяните разъём параллельно лицевой панели платы логики.

Снимите дисплейный блок с задней панели.

При необходимости снимите полоску поролоновой ленты с датчика окружающего освещения.

Нет необходимости полностью удалять поролоновую ленту, приклеенную к антенне.

Используйте край инструмента для вскрытия iPod, чтобы осторожно отодрать плату датчика окружающего освещения от клея, фиксирующего её к рамке дисплея.

Когда появится достаточный зазор, отлепите датчик окружающего освещения от ЖК-экрана.

При необходимости закрепите пластиковое смотровое окошко на новом датчике окружающего освещения перед установкой.

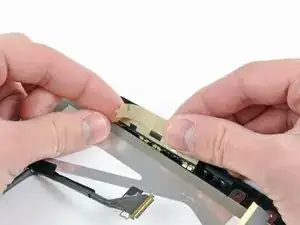

Если имеется, удалите полоску поролоновой ленты вдоль длинного края дисплейного блока вблизи шлейфа дигитайзера.

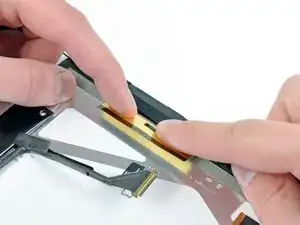

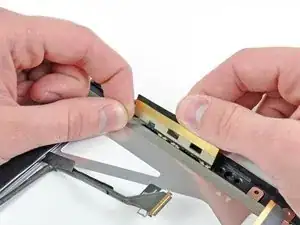

Удерживая шлейф дигитайзера прижатым, аккуратно отодерите кусок ленты, соединяющей шлейф дигитайзера с рамкой дисплея.

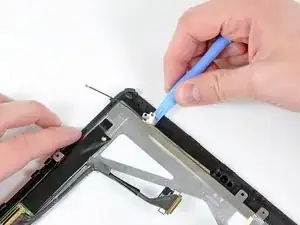

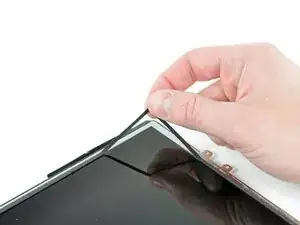

Используйте край инструмента для вскрытия iPod, чтобы отодрать антенну от клея, фиксирующего её к верхнему краю дисплея.

Удалите три винта Torx T5, удерживающие клипсы и кронштейны ЖК, покрытые EMI-лентой вблизи выключателя «Домой».

Аккуратно отлепите защёлку дисплея и прикреплённую к ней ленту от чёрной пластиковой рамки дисплея.

Если Вы заменяете ЖК, обязательно перенесите эти куски EMI-ленты и прикреплённые клипсы на новый ЖК.

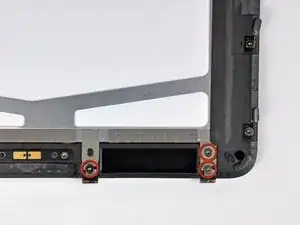

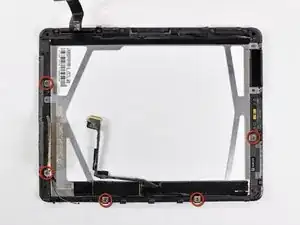

Удалите оставшиеся винты Torx T5, крепящие ЖК‑дисплей к чёрной пластиковой рамке экрана.

Снимите небольшой кусочек ленты, прикрепляющей антенное соединение к ЖК‑дисплею.

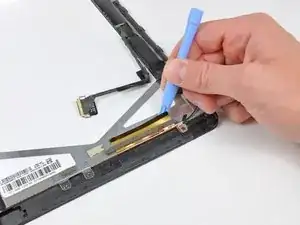

Просуньте край инструмента для вскрытия iPod под одно из ушек, прикреплённых к стальной рамке ЖК‑дисплея.

Поверните инструмент для вскрытия, чтобы осторожно поддеть ЖК‑дисплей и отделить его от клея, крепящего его к передней стеклянной панели.

Не допускайте сильного изгиба ЖК‑дисплея — он изготовлен из стекла.

Повторите процедуру, описанную на предыдущем шаге, чтобы поддеть дисплей по трём сторонам, противоположным стороне с кабелем цифроанализатора.

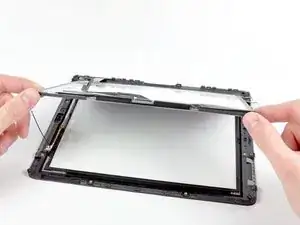

Поднимите ЖК‑дисплей за свободный край и извлеките его из рамки дисплея.

Осторожно отслойте клей, крепящий длинную сторону ЖК‑дисплея к рамке дисплея, затем снимите ЖК‑дисплей.

Если он всё ещё приклеен к передней панели, снимите полоску экранирующей ленты рядом с гнездом датчика окружающего освещения.

При необходимости перенесите её на ваш новый ЖК‑дисплей.

Если она прикреплена к ЖК‑дисплею и вы используете тот же ЖК‑дисплей, пропустите этот шаг. Если вы также заменяете ЖК‑дисплей, перенесите полоску экранирующей ленты на новый ЖК‑дисплей.

Если они ещё в хорошем состоянии, перенесите зажимы и экранирующую ленту у нижней части ЖК‑дисплея на новый ЖК‑дисплей.

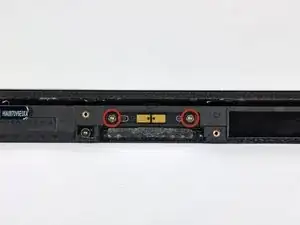

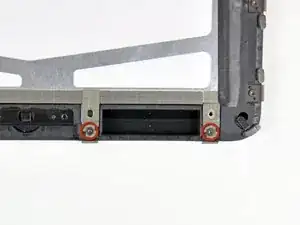

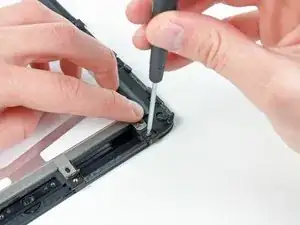

Удалите два винта Torx T5, крепящие плату переключателя кнопки «Домой» к пластиковой рамке дисплея.

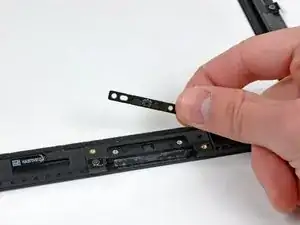

Снимите плату переключателя кнопки «Домой» с передней панели сборки.

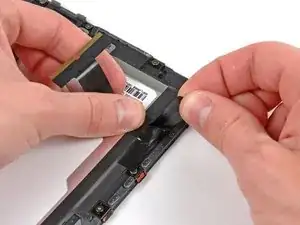

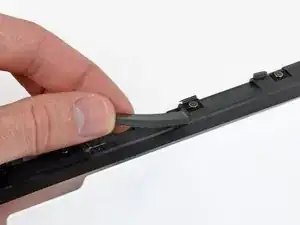

Если вы повторно используете свой ЖК‑дисплей, подденьте край поролоновой ленты, приклеенной к ЖК‑дисплею, с помощью края пластикового инструмента для вскрытия.

Снимите ленту с периметра стеклянной лицевой части ЖК‑дисплея.

Убедитесь, что поверхность ЖК‑дисплея идеально чиста перед продолжением.

Приклейте ленту к рамке передней панели сборки вдоль длинной стороны ЖК‑дисплея.

Осторожно опустите ЖК‑дисплей в его выемку в новой рамке передней панели, убедившись, что он правильно расположен.

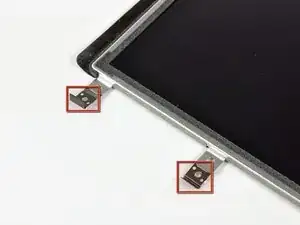

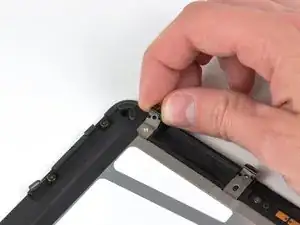

Отведите полоски экранирующей ленты вдоль нижнего края ЖК‑дисплея и снимите два винта Torx T5, удерживающие показанные фиксирующие зажимы.

Приклейте ленту к новым зажимам и снова установите два винта Torx T5.

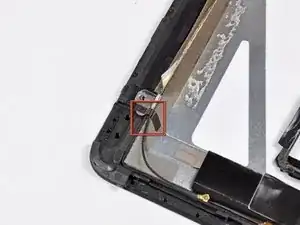

Снимите два защитных слоя с внутренней стороны GPS‑антенны.

Приклейте GPS‑антенну к ЖК‑дисплею.
