Замена блока разъема для наушников и микрофона iPad 3G

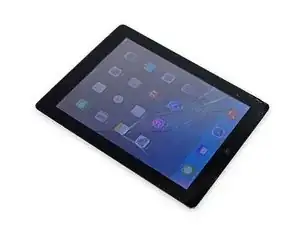

Если стекло дисплея треснуто, чтобы предотвратить дальнейшее растрескивание и травмы во время ремонта, заклейте стекло лентой.

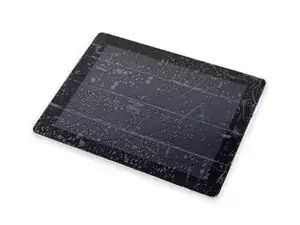

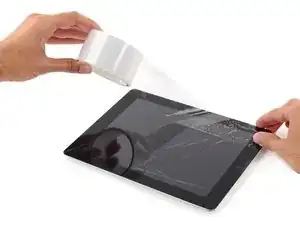

Наклейте перекрывающиеся полосы прозрачной упаковочной ленты по всей поверхности дисплея iPad.

Это удержит осколки стекла и обеспечит конструкционную прочность при поддевании и поднятии дисплея.

Постарайтесь придерживаться остальной части инструкции, как описано. Однако, когда стекло уже повреждено, оно, вероятно, будет продолжать трескаться в процессе работы, и, возможно, потребуется использовать металлический инструмент для поддевания, чтобы удалить осколки.

Обязательно наденьте защитные очки, чтобы обезопасить глаза, и будьте осторожны, чтобы не повредить экран ЖК-дисплея.

iPad, показанный на фотографиях, может немного отличаться от Вашего iPad, но процедура одинакова.

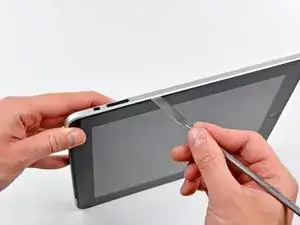

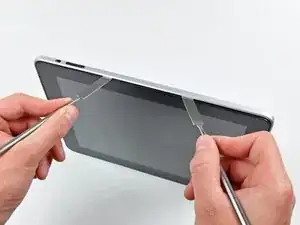

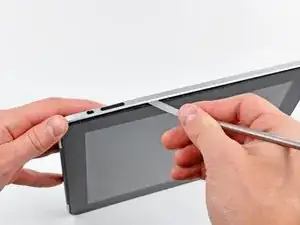

Вставьте металлическую лопатку между правым краем блока дисплея и задней панелью.

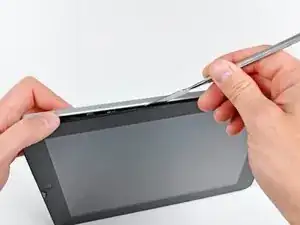

Поверните лопатку от себя, чтобы разблокировать защелки вдоль верхнего края дисплея.

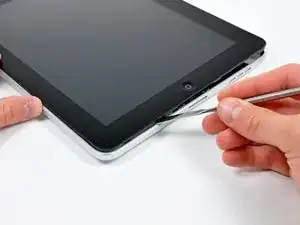

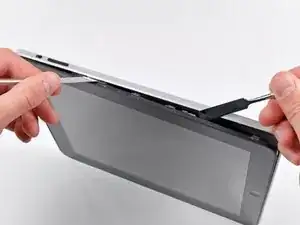

Вставьте вторую металлическую лопатку между верхним краем блока дисплея и задней панелью, чтобы защелки не вернулись обратно.

Подденьте блок дисплея, отделяя его от задней панели.

Продолжайте поддевать блок дисплея от задней панели вдоль нижнего и левого краев iPad.

Будьте предельно осторожны, приближаясь к верхнему краю iPad. Лента цифрового преобразователя расположена около края задней панели и ее легко повредить.

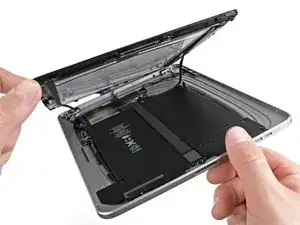

Поднимите блок дисплея от задней панели за его нижний край.

Не поднимайте слишком высоко блок дисплея от остальной части iPad, так как между компонентами все еще подключается хрупкий антенный кабель с очень небольшим запасом длины.

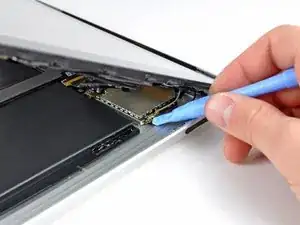

Используйте плоский конец лопатки, чтобы отсоединить антенный разъем, расположенный ближе к нижней части iPad, от разъема на плате связи.

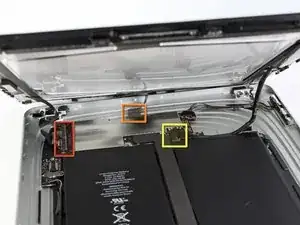

На следующих шагах Вы отсоедините три кабеля, соединяющих блок дисплея с материнской платой. Кабели подключают следующие компоненты:

Цифровой преобразователь

Датчик освещенности

Кабель передачи данных дисплея

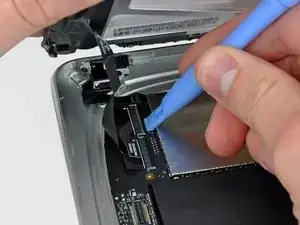

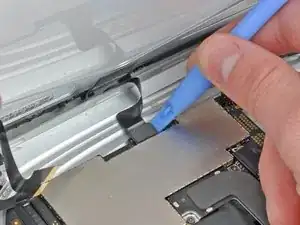

Используйте край инструмента для вскрытия iPod, чтобы поднять фиксаторы, удерживающие ленточные кабели цифрового преобразователя в разъемах на материнской плате.

Убедитесь, что Вы поднимаете именно фиксатор, а не сам разъем.

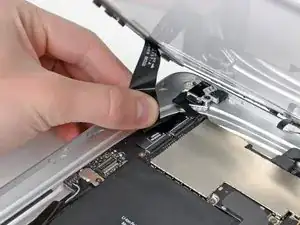

Вытяните ленточные кабели цифрового преобразователя прямо из их разъемов.

Используйте инструмент для вскрытия iPod, чтобы отсоединить разъем датчика освещенности, аккуратно поддев его вверх.

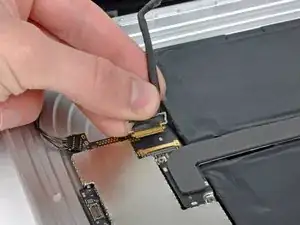

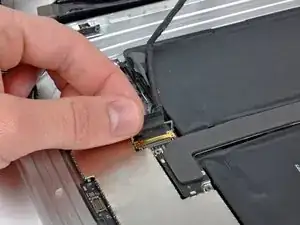

Отключите кабель передачи данных дисплея от основной платы, подняв металлический фиксатор за черную пластиковую язычковую ручку.

Оттяните разъем кабеля от его гнезда.

Тяните разъем параллельно поверхности материнской платы.

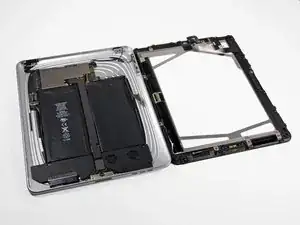

Удалите блок дисплея с задней панели.

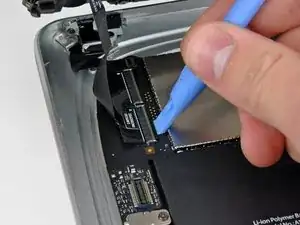

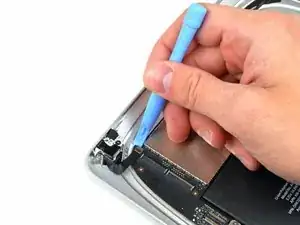

Используйте край инструмента для вскрытия iPod или ноготь, чтобы открыть фиксатор ленточного кабеля ZIF на разъеме штекера для наушников.

Убедитесь, что Вы поднимаете фиксатор кабеля, а не сам разъем.

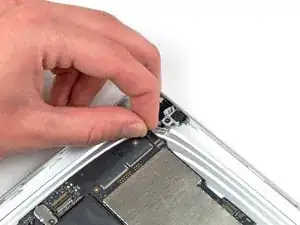

Осторожно вытяните кабель штекера для наушников из его разъема на материнской плате.

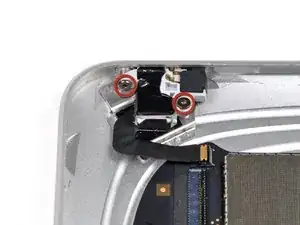

Выкрутите два винта T5 Torx длиной 2,8 мм, крепящих штекер для наушников к заднему корпусу.

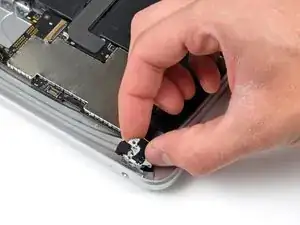

Извлеките штекер для наушников из заднего корпуса.

Убедитесь, что Вы перенесли резиновый звуковой канал со старого микрофона на новый.

Перед установкой винтов убедитесь, что штекер для наушников правильно установлен в вырезанное отверстие в верхнем крае задней панели.
