Замена платы SIM в iPad 3G

Если стекло дисплея треснуло, чтобы предотвратить дальнейшее разрушение и избежать травм при ремонте, заклейте стекло лентой.

Наложите перекрывающиеся полоски прозрачной упаковочной ленты поверх дисплея iPad до полного покрытия лицевой панели.

Это удержит осколки стекла и обеспечит структурную прочность при поддевании и подъёме дисплея.

Старайтесь по возможности следовать остальным шагам руководства. Тем не менее, если стекло уже повреждено, оно, вероятно, продолжит трескаться в процессе работы, и возможно придётся использовать металлический подъёмный инструмент, чтобы выскоблить стекло.

Наденьте защитные очки для защиты глаз и будьте осторожны, чтобы не повредить ЖК-экран.

iPad, показанный на фотографиях, может выглядеть немного иначе, чем ваш, но процедура та же.

Вставьте металлическую лопатку (спаджер) между правым краем блока дисплея и задней крышкой.

Поверните лопатку от себя, чтобы освободить защёлки вдоль верхнего края дисплея.

Вставьте вторую металлическую лопатку между верхним краем блока дисплея и задней панелью, чтобы защёлки не защёлкнулись обратно.

Подденьте блок дисплея и отведите его от задней панели.

Продолжайте поддевать блок дисплея по нижнему и левому краям iPad, отводя его от задней панели.

Проявляйте крайнюю осторожность при приближении к верхнему краю iPad. Шлейф дигитайзера расположен рядом с краем задней панели и может быть легко повреждён.

Поднимите блок дисплея от задней панели за его нижний край.

Не поднимайте блок дисплея чрезмерно высоко, так как хрупкий антеннный кабель с малым запасом длины всё ещё соединяет эти два компонента.

Используйте плоский конец лопатки, чтобы поддеть коннектор антенны, расположенный ближе к нижней части iPad, и отжать его от разъёма на плате связи.

На следующих шагах вы отсоедините три кабеля, соединяющие блок дисплея с платой логики. Кабели используются для следующих компонентов:

Дигитайзер

Датчик освещённости

Кабель данных дисплея

Используйте край инструмента для вскрытия iPod, чтобы перевернуть фиксирующие язычки, удерживающие шлейфы дигитайзера в их разъёмах на плате логики.

Убедитесь, что вы поднимаете фиксирующий язычок, а не сам разъём.

Вытяните шлейфы дигитайзера прямо из их разъёмов.

Используйте инструмент для вскрытия iPod, чтобы осторожно поддеть вверх и снять коннектор датчика освещённости из его разъёма.

Отсоедините кабель данных дисплея от основной платы, подняв металлический фиксатор за его чёрную пластиковую тягу.

Оттяните разъём кабеля от его гнезда.

Тяните разъём параллельно поверхности платы логики.

Снимите блок дисплея с задней панели.

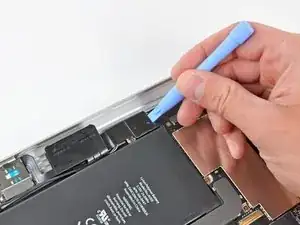

Используйте край инструмента для вскрытия iPod, чтобы поддеть и отжать коннектор платы SIM от его гнезда на плате логики.

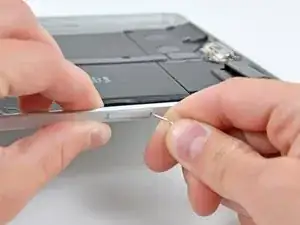

Вставьте скрепку в отверстие, вырезанное в лотке SIM-карты, чтобы извлечь его из iPad.

Для этого может потребоваться приложить некоторое усилие.

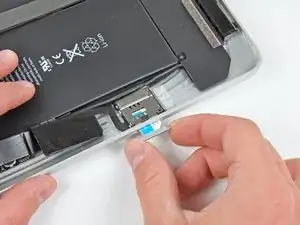

Удалите SIM-карту и её лоток из iPad.

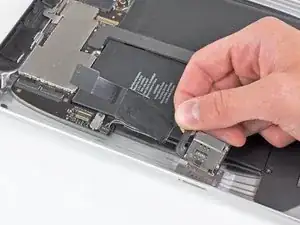

Используйте инструмент для вскрытия iPod, чтобы оторвать плату SIM от клея, прикрепляющего её к задней крышке.

Удалите плату SIM из вашего iPad.
