Замена платы логики iPad Pro 11" 3-го поколения

Перед началом ремонта полностью разрядите аккумулятор iPad. Аккумулятор в заряженном состоянии может загореться при повреждении во время ремонта.

Отключите все кабели и полностью выключите iPad.

Хотя внешне ваш iPad выглядит единообразно, под некоторыми участками экрана находятся хрупкие компоненты. Чтобы избежать повреждений, следуйте инструкциям точно и обратите внимание на следующие зоны при открытии iPad:

Модуль камеры, датчики окружающего света, датчик приближения и передний микрофон

Кабели дисплея

Магниты экрана

Края ЖК-дисплея

Нанесите нагретый iOpener на правый край экрана на две минуты.

Также можно использовать фен, тепловую пушку или нагревательную плитку — но чрезмерный нагрев может повредить экран и/или внутренний аккумулятор, поэтому действуйте осторожно.

Следующие три шага демонстрируют использование Anti-Clamp — инструмента, разработанного нами для облегчения процесса открытия. Если вы не используете Anti-Clamp, пропустите следующие три шага и перейдите к альтернативному способу.

За полными инструкциями по использованию Anti-Clamp, см. данное руководство.

Оттяните синюю рукоятку назад, чтобы разблокировать рычаги Anti-Clamp.

Разместите предмет под iPad, чтобы он устойчиво стоял между присосками.

Установите присоски рядом с серединой правого края — одну сверху, другую снизу.

Удерживая основание Anti-Clamp, плотно надавите на верхнюю присоску, чтобы создать сцепление.

Если поверхность iPad слишком скользкая, чтобы присоски удерживались, воспользуйтесь лентой, чтобы увеличить сцепление.

Переместите синюю рукоятку вперёд, чтобы зафиксировать рычаги.

Поверните ручку по часовой стрелке на 360 градусов или пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг относительно друга. Если они смещаются, немного ослабьте присоски и выровняйте рычаги.

Подождите минуту, чтобы клей ослаб и образовалась щель для открытия.

Если экран недостаточно нагревается, используйте фен, чтобы прогреть правый край iPad.

За полными инструкциями по использованию фена, см. данное руководство.

Вставьте открывалку под экран, когда Anti-Clamp создаст достаточно большой зазор.

Если Anti-Clamp не создаёт достаточного зазора, дополнительно нагрейте область и поверните ручку по часовой стрелке на пол-оборота.

Не проворачивайте более чем на пол-оборота за раз и ждите по одной минуте между поворотами. Позвольте Anti-Clamp и времени сделать свою работу.

Пропустите следующий шаг.

Если экран сильно треснул, его можно покрыть прозрачной упаковочной плёнкой, чтобы присоска лучше держалась. Либо можно использовать прочную ленту вместо присоски. Если ничто не помогает, приклейте присоску к сломанному экрану суперклеем.

Установите присоску на правый край экрана примерно в 5 см от нижнего края.

Тяните вверх за присоску с постоянным усилием, чтобы образовалась щель, достаточная для вставки открывалки.

Создавайте только настолько небольшую щель, чтобы можно было вставить открывалку. Слишком сильное изгибание экрана повредит его.

Вставьте конец открывалки в щель.

Не вставляйте открывалку глубже чем на 5 мм, иначе можно повредить ЖК-дисплей.

Вставьте новую открывалку в только что созданную щель.

Проведите открывалкой вдоль правого края, чтобы расслоить клей.

Когда проводите рядом с кнопками регулировки громкости, не вставляйте открывалку глубже чем на 2 мм, иначе вы повредите магниты экрана.

Оставьте открывалку в правом верхнем углу, чтобы клей не сцепился снова.

Нанесите нагретый iOpener на верхний край экрана на две минуты.

На верхней кромке iPad расположены модуль камеры, два датчика освещённости, датчик приближения и передний микрофон. Эти компоненты хрупкие и могут быть повреждены, если вставить расширительную пластину слишком глубоко. Разделяйте клей только в отмеченных местах, чтобы избежать повреждений.

Два датчика освещённости могут быть трудно различимы; их можно обнаружить с помощью фонарика или поместив iPad под яркий свет.

Не вставляйте расширительную пластину глубже 2 мм вблизи верхнего левого и правого краёв, иначе повредите датчики освещённости.

Не вставляйте расширительную пластину глубже 1 мм в центральной части верхнего края, иначе повредите модуль камеры, датчик приближения и передний микрофон.

Вставьте новую расширительную пластину в только что образовавшийся зазор.

Переместите пластину вдоль верхнего правого края, остановившись у правого датчика освещённости.

Не вставляйте расширительную пластину глубже 5 мм.

Оставьте пластину на месте, чтобы клей не склеился снова.

Вставьте новую расширительную пластину справа от датчика освещённости.

Переместите пластину вдоль центральной части верхнего края, остановившись у левого датчика освещённости.

Не вставляйте пластину глубже 1 мм, иначе повредите датчик приближения и передний микрофон.

Оставьте пластину на месте, чтобы клей не склеился снова.

Вставьте новую расширительную пластину слева от датчика освещённости.

Переместите пластину вдоль верхнего левого края, остановившись у левого датчика освещённости.

Не вставляйте расширительную пластину глубже 5 мм.

После отделения клея на верхнем крае можно удалить две пластины вблизи датчиков освещённости.

Приложите нагретое устройство iOpener к нижнему краю экрана на две минуты.

Вставьте новую расширительную пластину в нижний правый угол под уже установленной пластиной.

Не вставляйте расширительную пластину глубже 2 мм при перемещении по правому краю.

Переместите пластину вокруг нижнего правого угла, чтобы отделить клей.

Переместите расширительную пластину вдоль нижнего края, остановившись у порта USB-C.

Не вставляйте расширительную пластину глубже 5 мм при отделении клея нижнего края.

Оставьте пластину на месте, чтобы клей нижнего края не склеился снова.

Вставьте новую расширительную пластину слева от порта USB-C.

Отделите оставшийся клей на нижнем крае.

Не вставляйте расширительную пластину глубже 5 мм при разрезании клея нижнего края.

Оставьте пластину в левом нижнем углу, чтобы клей нижнего края не склеился снова.

Приложите нагретое устройство iOpener к левому краю экрана на две минуты.

На левом краю iPad расположено несколько шлейфов дисплея. Эти шлейфы чрезвычайно хрупкие и могут быть повреждены, если вставить расширительную пластину слишком глубоко или под неправильным углом. Следуйте инструкциям точно, чтобы избежать повреждений.

Шлейфы дисплея находятся внутри небольших выемок рамы и требуют вставки расширительной пластины под углом 45°.

На ровных участках рамы пластина должна вставляться горизонтально.

Вставьте расширительную пластину под углом 45˚ сразу над нижним левым углом.

Не вставляйте пластину глубже 5 мм, иначе повредите шлейфы дисплея.

Осторожно переместите пластину вдоль левого края, остановившись у ровного участка рамы.

Опустите расширительную пластину так, чтобы она стала параллельна экрану.

Не вставляйте пластину глубже 5 мм.

Продолжайте отделять клей на левом крае до следующей выемки рамы.

Отделите оставшийся клей, обязательно следуя инструкциям точно как указано.

Переместите пластину под углом 45˚ вниз и не вставляйте её глубже 5 мм.

Переместите пластину горизонтально и не вставляйте её глубже 5 мм.

На этом этапе вы отделили большую часть клея экрана. Немного приподнимите края экрана, чтобы проверить, остался ли ещё клей.

Воспользуйтесь расширительной пластиной, чтобы удалить оставшийся клей, удерживающий экран на раме.

Возьмитесь за верхний правый и нижний левый углы экрана.

Медленно сдвиньте экран к нижнему правому углу, чтобы отделить его от рамы.

Не отсоединяйте экран полностью, так как он удерживается на месте несколькими шлейфами снизу.

Сдвиньте экран к нижнему правому углу рамы, пока не откроется шлейф датчика освещённости на верхнем крае.

Во время всего ремонта следите за каждым винтом и убедитесь, что он возвращается точно туда, откуда был снят.

Открутите Phillips-отвёрткой два винта, крепящих скобу кабеля датчика окружающего света к плате:

Один винт 1,3 мм

Один винт 2,0 мм

При сборке это подходящий момент, чтобы включить iPad и проверить работу всех функций, прежде чем закрывать устройство. Не забудьте снова выключить iPad перед продолжением работы.

Пинцетом или пальцами снимите скобу.

Плоским концом лопатки отсоедините кабель датчика окружающего света, аккуратно подняв вверх штекерные разъёмы.

Чтобы повторно подключить штекерные разъёмы, как этот, аккуратно выровняйте их и нажмите сначала на одну сторону, пока он не защёлкнется, затем — на другую. Не нажимайте в центр. При несоосности разъёма контакты могут погнуться и вызвать неисправимые повреждения.

Не пытайтесь снимать экран, так как он всё ещё соединён с устройством тонкими ленточными кабелями.

Возьмитесь за правый край экрана и откройте его, как книгу.

Положите экран на левую часть iPad.

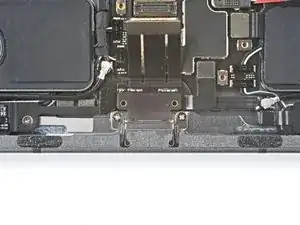

Открутите Phillips-отвёрткой пять винтов, крепящих нижний экран кабеля к плате:

Два винта 2,0 мм

Три винта 1,3 мм

Пинцетом или пальцами снимите нижний экран кабеля.

Открутите Phillips-отвёрткой винт 1,8 мм, крепящий разъём батареи к плате.

Заострённым концом лопатки подденьте и отсоедините два верхних кабеля дисплея.

Отсоедините два оставшихся кабеля дисплея.

Возьмитесь за правый край экрана и отведите его в сторону.

При сборке перед установкой экрана удалите остатки клея с рамки и очистите приклеиваемые участки изопропиловым спиртом высокой концентрации (>90%) и безворсовой тканью. Это подготовит iPad к нанесению нового клея и обеспечит прочное соединение.

Если вы собираетесь снова установить старый экран, удалите остатки клея с его обратной стороны и очистите приклеенные участки изопропиловым спиртом.

Следуйте этой инструкции, чтобы установить заранее нарезанные клейкие полосы на iPad перед окончательной сборкой.

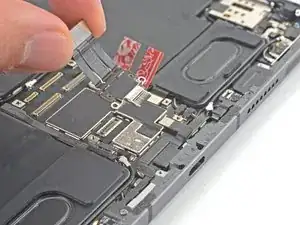

Плоским концом лопатки отсоедините кабель порта USB-C.

Кабель порта USB-C приклеен к плате слабым клеем.

Вставьте подъёмник между кабелем и платой, чтобы отделить его от клея.

Открутите Phillips-отвёрткой два винта 1,9 мм, крепящих порт USB-C к корпусу.

Пинцетом снимите две контактные пластины заземления с каждой стороны порта USB-C.

Поднимите и извлеките порт USB-C.

Открутите Phillips-отвёрткой три винта 1,2 мм, крепящих верхний экран кабеля.

Разогрейте верхний экран кабеля с помощью нагревателя iOpener в течение одной минуты, чтобы ослабить клей, удерживающий его на плате.

Вставьте подъёмник под верхний экран кабеля и аккуратно приподнимите его, чтобы отделить от клея.

Пинцетом или пальцами снимите верхний экран кабеля.

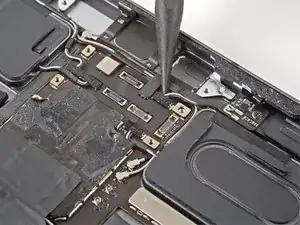

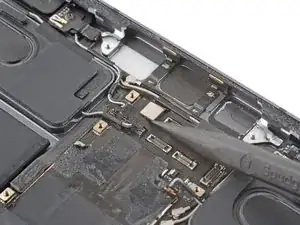

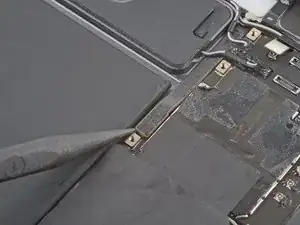

Заострённым концом лопатки отсоедините кабель ИК-проектора точек.

Используйте острый конец лопатки, чтобы отключить переднюю камеру и камеру Face ID.

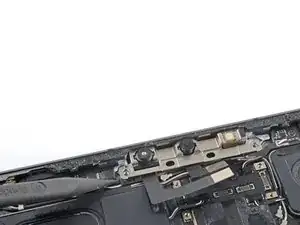

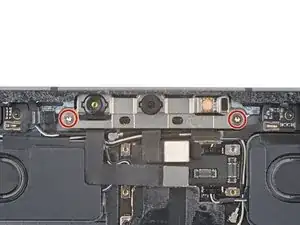

Используйте отвёртку Torx T3, чтобы выкрутить два винта длиной 2,1 мм, крепящих модуль передней камеры к каркасу.

Используйте острый конец лопатки, чтобы приподнять и освободить модуль передней камеры.

Используйте пинцет или пальцы, чтобы вынуть модуль передней камеры.

Чтобы отключить антенные кабели, захватите разъём пинцетом около кабеля и поднимите его вверх.

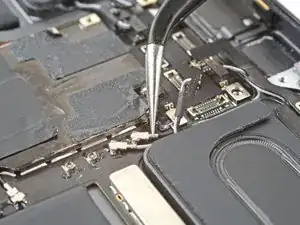

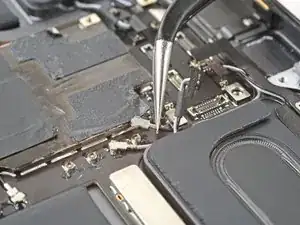

Используйте пинцет, чтобы отключить два антенных кабеля.

Будьте осторожны при использовании пинцета или других острых металлических инструментов рядом с аккумулятором — проколотый аккумулятор может выделять опасные химические вещества или вызвать возгорание.

При установке держите разъём на месте и аккуратно нажмите строго вниз. Разъём защёлкнется в своём гнезде, как застёжка-крючок на куртке.

Антенные кабели прикреплены к материнской плате слабым клеем.

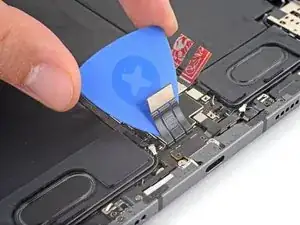

Проденьте открывашку под антенными кабелями, чтобы отделить их от материнской платы.

Используйте открывашку, чтобы отделить тонкий слой пены, покрывающий антенные кабели.

Антенные кабели прикреплены к промежуточному кабелю mmWave слабым клеем.

Проденьте открывашку между антенными кабелями и промежуточным кабелем mmWave, чтобы отделить их.

Используйте отвёртку Phillips, чтобы выкрутить винт длиной 1,2 мм, крепящий скобу нажимного разъёма к материнской плате.

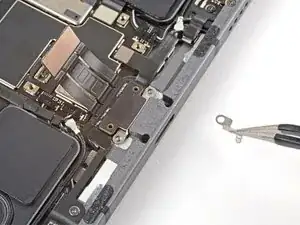

Используйте пинцет или пальцы, чтобы снять скобу антенного кабеля.

Будьте осторожны при использовании пинцета или других острых металлических инструментов рядом с аккумулятором — проколотый аккумулятор может выделять опасные химические вещества или вызвать возгорание.

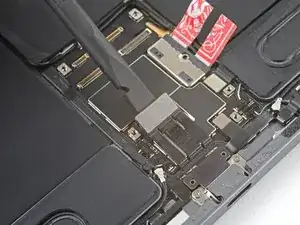

Используйте плоский конец лопатки, чтобы отключить гибкий кабель mmWave.

Проденьте открывашку под гибкий кабель mmWave и отделите его от материнской платы.

Некоторые из этих винтов имеют одинаковую длину, но разный размер резьбы. Не перепутайте их, иначе можно повредить резьбу в каркасе.

Используйте отвёртку Phillips, чтобы выкрутить шесть винтов, крепящих защиту задней камеры к каркасу:

Два винта длиной 2,8 мм

Один винт длиной 1,9 мм

Один винт длиной 1,9 мм

Один винт длиной 1,2 мм

Один винт длиной 1,2 мм

Используйте пинцет или пальцы, чтобы поднять правую сторону защитной пластины камеры.

Выдвиньте пластину горизонтально.

При сборке установите левую сторону пластины на место и убедитесь, что маленький выступ зашёл в паз, затем опустите пластину, как крышку.

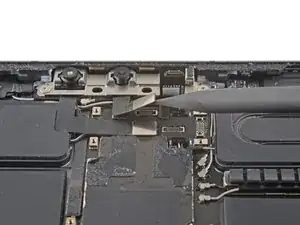

Используйте острый конец лопатки, чтобы отключить кабель широкоугольной камеры.

Используйте острый конец лопатки, чтобы отключить кабель кнопки питания и светодиода.

Используйте плоский конец лопатки, чтобы аккуратно приподнять и отключить кабель датчика LiDAR.

Отогните кабель датчика LiDAR от каркаса, чтобы получить доступ к разъёмам, расположенным под ним.

Сгибайте кабель только до тех пор, пока не получится доступ к разъёму, находящемуся под ним.

Используйте острый конец лопатки, чтобы отключить кабель сверхширокоугольной камеры.

Используйте плоский конец лопатки, чтобы аккуратно приподнять и освободить модуль задней камеры.

Используйте пинцет или пальцы, чтобы снять модуль задней камеры.

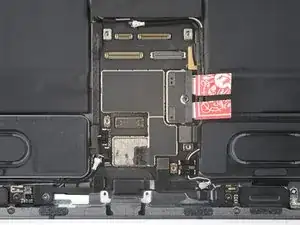

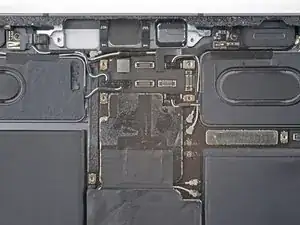

Вы собираетесь отключить множество разъёмов сверху и снизу платы. Во время сборки используйте эти фотографии как ориентир, чтобы убедиться, что все кабели подключены в правильные места.

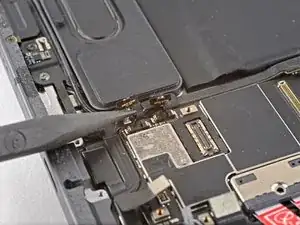

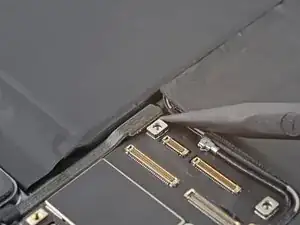

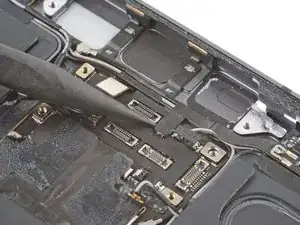

Используйте острый конец лопатки, чтобы отключить два разъёма динамика в верхнем правом углу.

Не поддевайте короткие стороны разъёма. Гнездо на плате хрупкое и может отломиться при чрезмерном усилии.

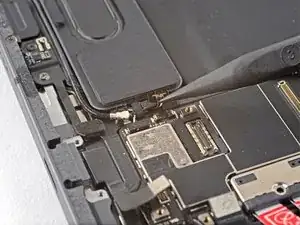

Повторите предыдущий шаг для двух кабелей динамика в верхнем левом углу.

Используйте острый край лопатки, чтобы отключить кабель верхнего микрофона.

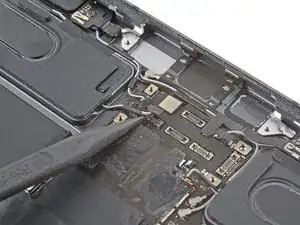

Используйте острый конец лопатки, чтобы отключить кабель датчика в верхнем правом углу.

Используйте острый край лопатки, чтобы отключить верхнюю соединительную плату.

Не сгибайте и не перемещайте соединительную плату. Она жёсткая и может сломаться при изгибе.

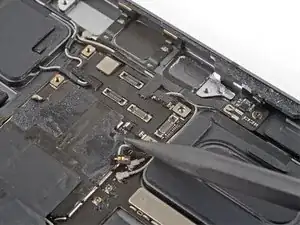

Используйте пинцет, чтобы отключить два кабеля антенны в верхнем левом углу.

Кабели антенны расположены рядом с динамиком в верхнем правом углу.

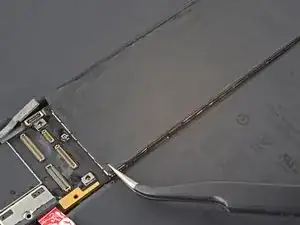

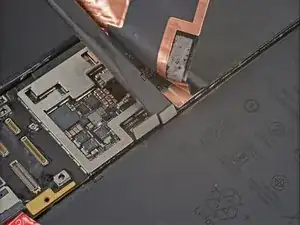

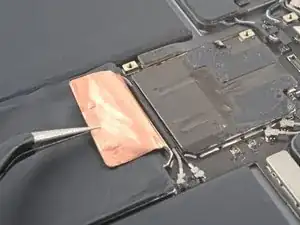

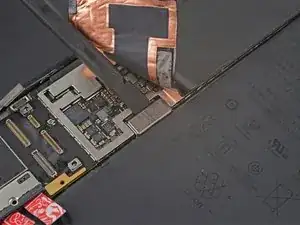

Используйте пинцет, чтобы отклеить экранирующую ленту платы, закрывающую два кабеля антенны.

Осторожно используйте пинцет или другие острые металлические инструменты рядом с аккумулятором — повреждение аккумулятора может привести к утечке опасных химических веществ или возгоранию.

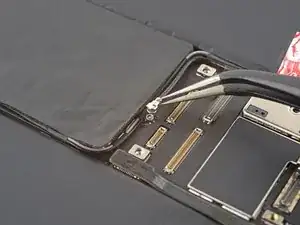

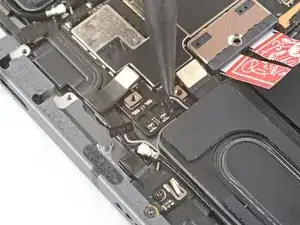

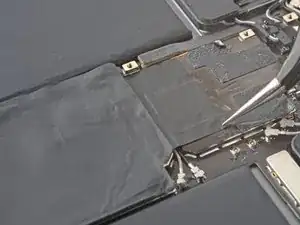

Используйте пинцет, чтобы отключить два кабеля антенны в нижнем правом углу.

Осторожно используйте пинцет или другие острые металлические инструменты рядом с аккумулятором — повреждение аккумулятора может привести к утечке опасных химических веществ или возгоранию.

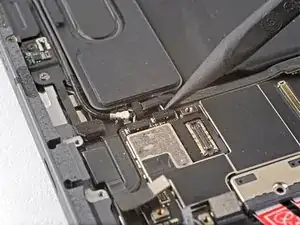

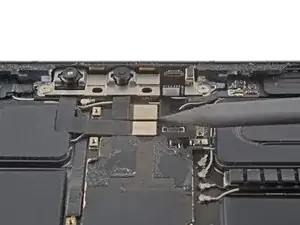

Используйте острый край лопатки, чтобы отключить нижнюю соединительную плату.

Не сгибайте и не перемещайте соединительную плату. Она жёсткая и может сломаться при изгибе.

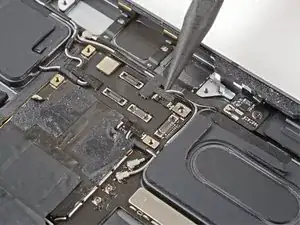

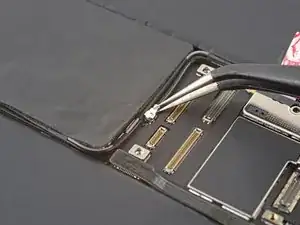

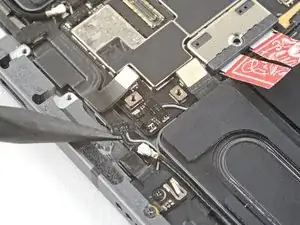

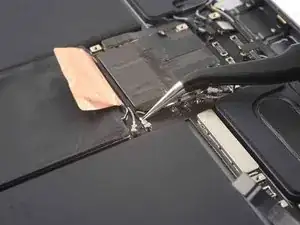

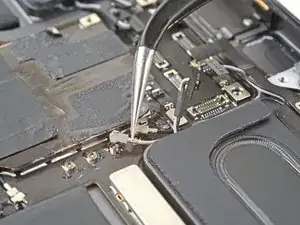

Используйте пинцет, чтобы отключить коаксиальный кабель Wi-Fi антенны.

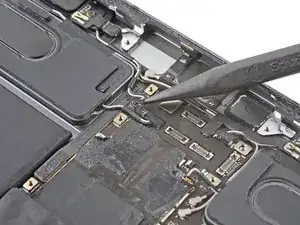

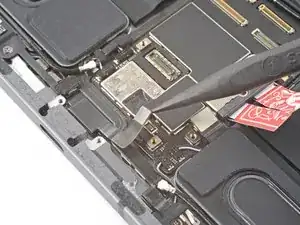

Используйте острый конец лопатки, чтобы отключить кабель Smart Connector.

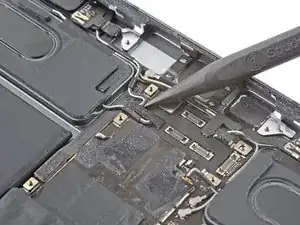

Выполните процедуру, описанную в шаге 65, чтобы отключить нижний правый динамик.

Выполните процедуру, описанную в шаге 65, чтобы отключить нижний правый динамик.

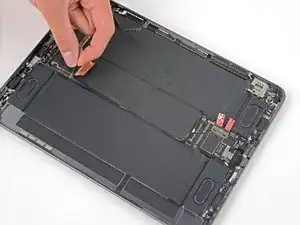

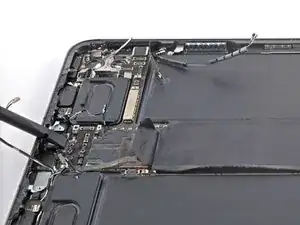

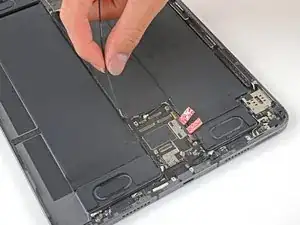

Осторожно потяните кабели антенны в сторону от платы.

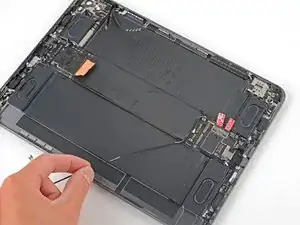

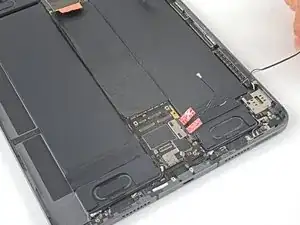

Продолжайте перемещать кабели антенны, пока они не освободят нижнюю часть платы.

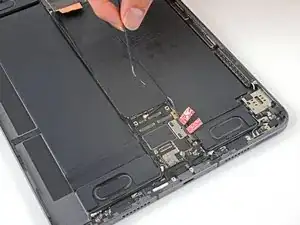

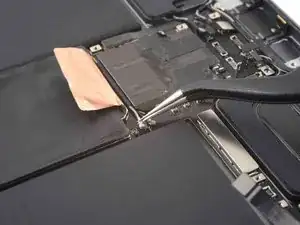

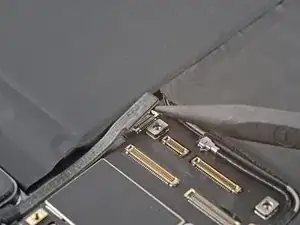

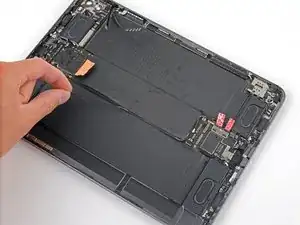

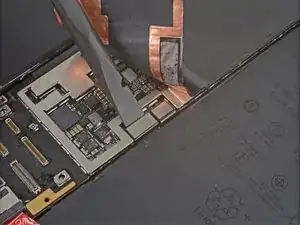

Используйте пинцет или пальцы, чтобы откинуть экранную ленту платы и открыть скрытые разъёмы.

Осторожно используйте пинцет или другие острые металлические инструменты рядом с аккумулятором — повреждение аккумулятора может привести к утечке опасных химических веществ или возгоранию.

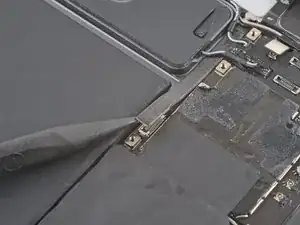

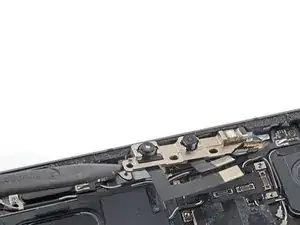

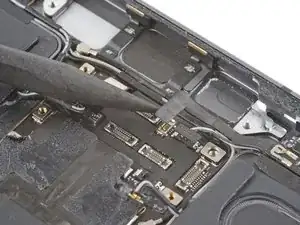

Используйте плоский конец лопатки, чтобы выдвинуть кабельную скобу.

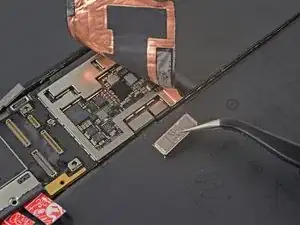

Используйте пинцет или пальцы, чтобы снять скобу.

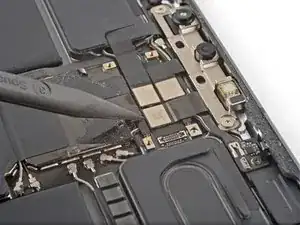

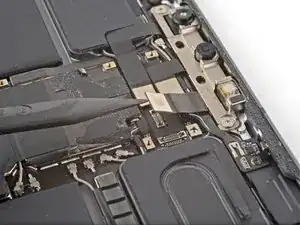

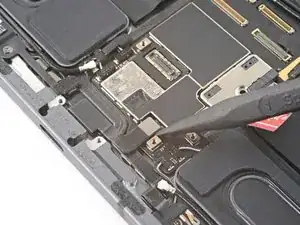

Используйте плоский конец лопатки, чтобы отключить кабели левого микрофона и зарядного устройства Apple Pencil.

Клей, фиксирующий логическую плату к раме, очень прочный. Чтобы снять плату, выполните следующие шаги и размягчите клей при помощи изопропилового спирта высокой концентрации (>90 %).

Поднимите левую сторону iPad, чтобы он лежал под углом.

Нанесите несколько капель изопропилового спирта вдоль левого края логической платы.

Будьте осторожны, если используете шприц с иглой или другой острый инструмент для нанесения изопропилового спирта — повреждённый или согнутый аккумулятор может привести к утечке опасных химических веществ или возгоранию.

Дайте спирту впитаться одну минуту, чтобы размягчить клей под логической платой.

Поверните iPad на 180 градусов и положите его правой стороной вверх.

Повторите предыдущий шаг для правого края логической платы.

Поднимите верхнюю сторону iPad.

Нанесите несколько капель изопропилового спирта на правую ветвь логической платы вблизи стекла задней камеры.

Не допускайте контакта изопропилового спирта со стеклом задней камеры — это может повредить его.

Дайте спирту впитаться одну минуту, чтобы размягчить клей под правой ветвью логической платы.

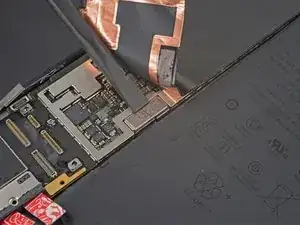

Вставьте плоский конец лопатки под нижний край логической платы.

Не прилагайте усилия к нижней соединительной плате — это может её повредить.

Медленно приподнимите нижнюю часть логической платы.

Если клей всё ещё слишком крепко держит логическую плату, нанесите дополнительно изопропиловый спирт и подождите одну минуту.

Поднимите логическую плату и замените картонный изолирующий блок аккумулятора на расширяющийся пик.

Проденьте расширяющийся пик под левый край логической платы, чтобы ослабить её.

Подденьте раму под логической платой, чтобы отделить клей.

Не прилагайте чрезмерных усилий к аккумулятору — повреждённый или согнутый аккумулятор может привести к утечке опасных химических веществ или возгоранию.

Если клей всё ещё слишком крепко держит логическую плату, нанесите дополнительно изопропиловый спирт и подождите одну минуту.

Аккуратно подденьте расширяющимся пиком верхнюю правую ветвь логической платы вблизи объективов задней камеры.

Если клей всё ещё слишком крепко держит логическую плату, нанесите дополнительно изопропиловый спирт и подождите одну минуту.

Вставьте расширяющийся пик под правый край логической платы выше кабелей левого микрофона и зарядного устройства Apple Pencil.

Продвиньте расширяющийся пик под правым краем логической платы, чтобы ослабить её.

Подденьте раму под логической платой, чтобы отделить клей.

Не прилагайте чрезмерных усилий к аккумулятору — повреждённый или согнутый аккумулятор может привести к утечке опасных химических веществ или возгоранию.

Если клей всё ещё слишком крепко держит логическую плату, нанесите дополнительно изопропиловый спирт и подождите одну минуту.

Используйте плоский конец лопатки, чтобы приподнять верхний край логической платы.

Удерживайте верхний и нижний края логической платы.

Извлеките логическую плату.
