Процедура вскрытия (3-е поколение)

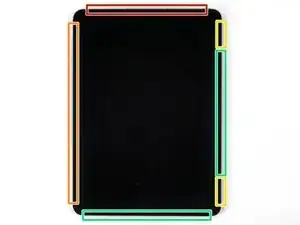

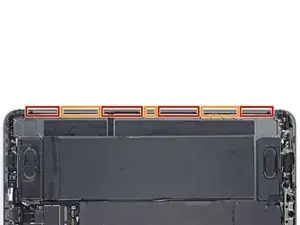

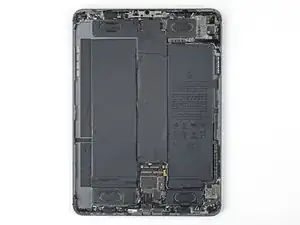

Хотя iPad выглядит одинаково снаружи, под частями экрана находятся хрупкие компоненты. Чтобы избежать повреждений, точно следуйте инструкциям и обратите внимание на следующие области при вскрытии iPad:

Модуль камеры, датчики окружающего освещения, датчик приближения и передний микрофон

Кабели дисплея

Магниты экрана

Края ЖК-панели

Приложите нагретый iOpener к правому краю экрана на две минуты.

Вы также можете использовать фен, паяльную лампу или тёплую пластину — однако чрезмерный нагрев может повредить экран и/или внутренний аккумулятор, поэтому действуйте осторожно.

Следующие три шага демонстрируют Anti-Clamp — инструмент, который мы разработали, чтобы упростить процедуру вскрытия. Если вы не используете Anti-Clamp, пропустите три шага вниз для альтернативного метода.

Для полного руководства по использованию Anti-Clamp ознакомьтесь с этим руководством.

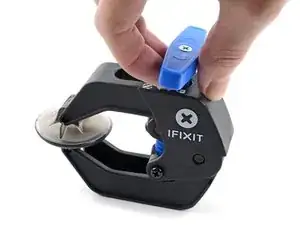

Оттяните голубую рукоятку назад, чтобы разблокировать рычаги Anti-Clamp.

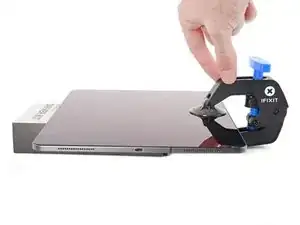

Поместите под iPad предмет так, чтобы он ровно опирался между присосками.

Расположите присоски примерно посередине правого края — одну вверху, одну внизу.

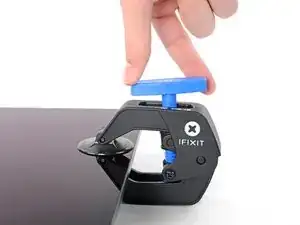

Держите нижнюю часть Anti-Clamp неподвижно и сильно нажмите сверху на верхнюю присоску, чтобы создать вакуум.

Если поверхность iPad слишком скользкая и присоска не держится, используйте ленту, чтобы создать более шершавую поверхность.

Оттяните голубую рукоятку вперёд, чтобы зафиксировать рычаги.

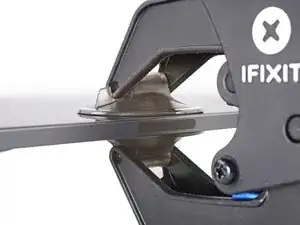

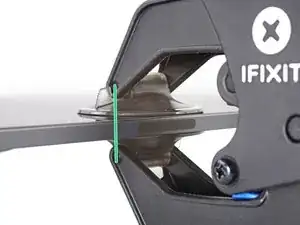

Поверните рукоятку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остались выровненными друг с другом. Если они начинают смещаться, немного ослабьте присоски и выровняйте рычаги.

Подождите одну минуту, чтобы клей успел ослабнуть и образовалась щель для открытия.

Если экран недостаточно прогревается, можно использовать фен для нагрева вдоль правого края iPad.

Для полного руководства по использованию фена ознакомьтесь с этим руководством.

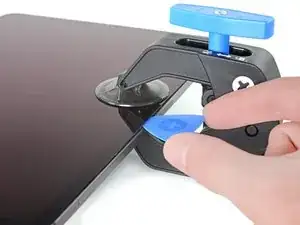

Вставьте инструмент-пластинку для вскрытия под экран, когда Anti-Clamp создаст достаточно большую щель.

Если Anti-Clamp не создаёт достаточной щели, примените дополнительный нагрев в этой области и поверните рукоятку по часовой стрелке ещё на полоборота.

Не поворачивайте более чем на полоборота за раз и подождите одну минуту между поворотами. Дайте Anti-Clamp и времени выполнить работу за вас.

Пропустите следующий шаг.

Если экран сильно треснул, покрытие его слоем прозрачной упаковочной ленты может позволить присоске прилипнуть. В качестве альтернативы можно использовать очень прочную ленту вместо присоски. Если ничего не помогает, присоску можно приклеить суперклеем к разбитому экрану.

Прикрепите присоску к правому краю экрана примерно в 5 см от нижнего края.

Подтяните присоску вверх с равномерным постоянным усилием, чтобы создать щель, достаточную лишь для вставки пластинки для вскрытия.

Создавайте только щель, достаточную для вставки пластинки. Чрезмерное выгибание экрана повредит его.

Вставьте кончик пластинки для вскрытия в щель.

Не вставляйте пластинку более чем на 5 мм, иначе вы можете повредить ЖК-панель.

Вставьте новую пластинку для вскрытия в созданную щель.

Проведите пластинкой вдоль правого края, чтобы разъединить клей.

При движении возле кнопок громкости не вставляйте пластинку более чем на 2 мм, иначе вы повредите магниты экрана.

Оставьте пластинку в верхнем правом углу, чтобы клей не склеился повторно.

Приложите нагретый iOpener к верхнему краю экрана на две минуты.

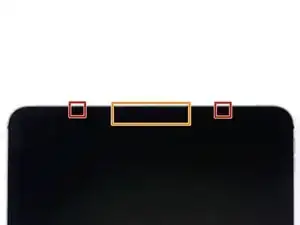

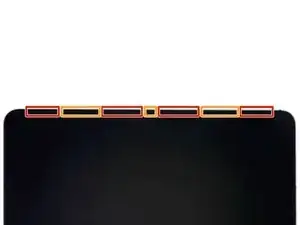

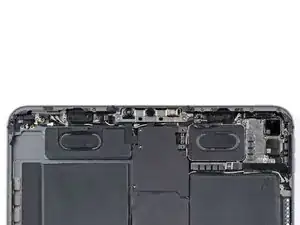

Верхний край iPad содержит модуль камеры, два датчика окружающего освещения, датчик приближения и передний микрофон. Эти компоненты хрупкие и легко повредятся, если пластинку для вскрытия вставить слишком глубоко. Разделяйте клей только в отмеченных местах, чтобы избежать повреждений.

Два датчика окружающего освещения могут быть трудноразличимы; их можно найти с помощью фонарика или поместив iPad под яркий свет.

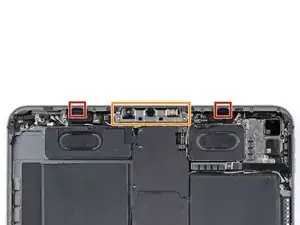

Не вставляйте пластинку для вскрытия более чем на 2 мм возле верхних левого и правого краёв, иначе вы повредите датчики окружающего освещения.

Не вставляйте пластинку для вскрытия более чем на 1 мм в средней части верхнего края, иначе вы повредите модуль камеры, датчик приближения и передний микрофон.

Вставьте новую пластинку для вскрытия в щель, которую вы только что создали.

Проведите пластинкой вдоль верхнего правого края, останавливаясь, когда дойдёте до правого датчика окружающего освещения.

Не вставляйте пластинку для вскрытия более чем на 5 мм.

Оставьте пластинку на месте, чтобы клей не склеился повторно.

Вставьте новую лопатку справа от датчика окружающего освещения.

Проведите лопатку вдоль средней части верхнего края, останавливаясь, когда доберётесь до левого датчика окружающего освещения.

Не вставляйте лопатку более чем на 1 мм, иначе вы повредите датчик приближения и передний микрофон.

Оставьте лопатку, чтобы клей не склеился снова.

Вставьте новую лопатку слева от датчика окружающего освещения.

Проведите лопатку вдоль верхнего левого края, останавливаясь, когда доберётесь до левого датчика окружающего освещения.

Не вставляйте лопатку для вскрытия более чем на 5 мм.

После разделения клея по верхнему краю вы можете удалить две лопатки рядом с датчиками окружающего освещения.

Приложите нагретый iOpener к нижнему краю экрана на две минуты.

Вставьте новую лопатку в правый нижний угол под уже вставленной лопаткой.

Не вставляйте лопатку более чем на 2 мм при скольжении по правому краю.

Проведите лопатку вокруг правого нижнего угла, чтобы отделить клей.

Проведите лопатку вдоль нижнего края, останавливаясь у порта USB-C.

Не вставляйте лопатку более чем на 5 мм при отделении клея нижнего края.

Оставьте лопатку, чтобы клей нижнего края не склеился снова.

Вставьте новую лопатку слева от порта USB-C.

Отделите оставшийся клей нижнего края.

Не вставляйте лопатку более чем на 5 мм при разрезании клея нижнего края.

Оставьте лопатку в левом нижнем углу, чтобы клей нижнего края не склеился снова.

Приложите нагретый iOpener к левому краю экрана на две минуты.

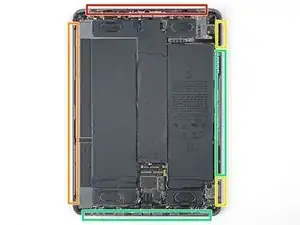

На левом крае iPad расположено несколько шлейфов дисплея. Эти шлейфы чрезвычайно хрупкие и легко повреждаются, если лопатку вставлять слишком глубоко или под неправильным углом. Строго следуйте инструкциям, чтобы избежать повреждений.

Шлейфы дисплея расположены в небольших выемках рамы и требуют вставки лопатки под углом 45°.

Есть плоские участки рамы, для которых лопатку нужно вставлять горизонтально.

Вставьте лопатку под углом 45˚ прямо над левым нижним углом.

Не вставляйте лопатку более чем на 5 мм, иначе вы повредите шлейфы дисплея.

Осторожно проведите лопатку вдоль левого края, останавливаясь, когда доберётесь до плоского участка рамы.

Опустите лопатку так, чтобы она была параллельна экрану.

Не вставляйте лопатку более чем на 5 мм.

Продолжайте отделять клей левого края, пока не доберётесь до следующей выемки в раме.

Отделите оставшийся клей, обязательно строго следуйте инструкциям.

Проведите лопатку под углом 45˚ вниз и не вставляйте лопатку более чем на 5 мм.

Проведите лопатку горизонтально и не вставляйте лопатку более чем на 5 мм.

На этом этапе вы отделили большую часть клея экрана. Немного приподнимите края экрана, чтобы проверить, остался ли клей.

Используйте лопатку, чтобы удалить оставшийся клей, удерживающий экран прикреплённым к раме.

Возьмитесь за верхний правый и нижний левый углы экрана.

Медленно сдвигайте экран в направлении правого нижнего угла, чтобы отделить его от рамы.

Не снимайте экран полностью — он удерживается несколькими шлейфами под ним.

Сдвиньте экран в сторону правого нижнего угла рамы, пока не обнажится шлейф датчика окружающего освещения у верхнего края.

В ходе ремонта отслеживайте каждую винт и убедитесь, что он возвращается точно на своё место.

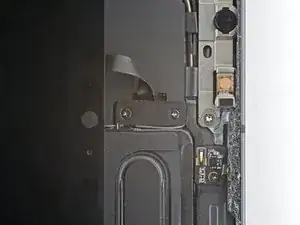

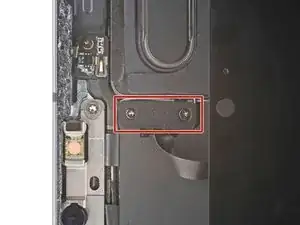

Используйте отвертку Phillips, чтобы извлечь два винта, фиксирующие крепление шлейфа датчика окружающего освещения на плате:

Один винт 1,3 мм

Один винт 2,0 мм

При сборке это хорошее место, чтобы включить iPad и проверить все функции перед окончательной герметизацией. Обязательно выключите iPad перед продолжением работы.

Используйте пинцет или пальцы, чтобы снять крепление.

Используйте плоский конец лопатки, чтобы отсоединить шлейф датчика окружающего освещения, поднимая разъёмы вертикально вверх.

Чтобы повторно подключить нажимные разъёмы подобного типа, аккуратно выровняйте и прижмите одну сторону до щелчка, затем повторите для другой стороны. Не нажимайте по центру. При неправильном выравнивании контакты могут погнуться и вызвать необратимые повреждения.

Не пытайтесь ещё снимать экран — он всё ещё прикреплён тонкими лентовыми кабелями.

Возьмитесь за правый край экрана и откройте его, как книгу.

Вложите экран на левый край iPad.
