Замена аккумулятора iPad 2 Wi‑Fi EMC 2415

Рекомендуем перед началом очистить микроволновую печь, так как грязь на дне может прилипнуть к iOpener.

Поместите iOpener в центр микроволновки.

Для микроволновых печей с вращающейся тарелкой: убедитесь, что тарелка свободно вращается. Если iOpener застрянет, он может перегреться и загореться.

Нагревайте iOpener в течение тридцати секунд.

В зависимости от мощности вашей микроволновки может потребоваться больше или меньше времени. iOpener достаточно разогрет, когда он едва слишком горяч, чтобы трогать его.

В процессе ремонта, по мере остывания iOpener, подогревайте его в микроволновке дополнительно по тридцать секунд за раз.

Не перегревайте iOpener во время ремонта. Перегрев может привести к разрыву iOpener. Не пытайтесь нагревать свыше 100˚C (212˚F).

Никогда не прикасайтесь к iOpener, если он кажется раздутым.

Если iOpener в середине всё ещё слишком горячий для прикосновения, продолжайте использовать его, ожидая дополнительного остывания перед повторным нагревом. Правильно нагретый iOpener остаётся тёплым до 10 минут.

Достаньте iOpener из микроволновки, удерживая его за один из двух плоских торцов, чтобы избежать горячего центра.

iOpener будет очень горячим, поэтому будьте осторожны при обращении. При необходимости используйте прихватку для духовки.

Если у вас нет микроволновки, выполните этот шаг, чтобы нагреть iOpener в кипящей воде.

Наполните кастрюлю или сковороду водой так, чтобы iOpener полностью погрузился.

Доведите воду до кипения. Выключите нагрев.

Поместите iOpener в кипящую воду на 2–3 минуты. Убедитесь, что iOpener полностью погружён в воду.

Выньте нагретый iOpener из горячей воды щипцами.

Тщательно высушите iOpener полотенцем.

iOpener будет очень горячим, поэтому держите его только за концевые язычки.

Ваш iOpener готов к использованию! Если нужно повторно нагреть iOpener, вскипятите воду, выключите нагрев и поместите iOpener в воду на 2–3 минуты.

Если стекло дисплея треснуло, зафиксируйте дальнейшее разрушение и предотвратите травмы, заклеив стекло.

Наложите полосы прозрачной упаковочной ленты внахлёст на экран iPad, пока вся лицевая часть не будет покрыта.

Это удержит осколки стекла и придаст конструктивную целостность при поддевании и подъёме дисплея.

Старайтесь следовать остальной части руководства как описано. Тем не менее, при наличии трещин стекло, вероятно, будет дальше ломаться в процессе работы, и возможно потребуется использовать металлический рычаг для удаления стекла.

Наденьте защитные очки, чтобы защитить глаза, и будьте осторожны, чтобы не повредить ЖК‑дисплей.

Опять же, поскольку при этой процедуре вы можете работать с разбитым стеклом, мы настоятельно рекомендуем надевать защитные очки для защиты от летающих осколков.

Положите iOpener плоско на правый край iPad, разглаживая его для хорошего контакта между поверхностью iPad и iOpener.

Оставьте пакет на iPad примерно на 90 секунд перед попыткой открыть переднюю панель.

В верхнем правом углу экрана iPad имеется небольшой разрыв в клеевом кольце, примерно в 2,0 дюйма (~5 см) от верхнего края iPad. Вы воспользуетесь этой уязвимостью.

Выравняйте инструмент по кнопке без звука. Вставьте кончик пластикового инструмента для поддевания в зазор между передним стеклом и пластиковым ободком. Вставьте только самую острие инструмента — ровно настолько, чтобы расширить трещину.

Чтобы засунуть зажатый кончик инструмента между стеклом и пластиком, может потребоваться сила. Работайте терпеливо и осторожно, при необходимости покачивая пластиковый инструмент взад‑вперёд.

Убедитесь, что вы поместили инструмент в правильное место — между пластиковым ободком дисплея и передней панелью стекла.

Удерживая кончик пластикового инструмента зажатым между передним стеклом и пластиковым ободком, вставьте пластиковую лопатку для открывания в зазор прямо рядом с пластиковым инструментом.

Удалите пластиковый инструмент из iPad и подвиньте лопатку глубже под переднее стекло на глубину примерно 0,5 дюйма.

Пока вы работаете над освобождением клея на правой стороне iPad, разогрейте iOpener и поместите его на нижний край iPad.

Пока нижний край нагревается iOpener, начните освобождать клей с правого края iPad.

Проведите лопатку вдоль края iPad, освобождая клей по ходу движения.

Клей очень прочный, и может потребоваться значительная сила. Работайте осторожно.

Если вы видите кончик лопатки под передним стеклом, вытяните её немного наружу. Хотя использование лопатки на такой глубине не повредит ничего, на ЖК‑экран может попасть клей.

Возможно, придётся переместить нагретый iOpener обратно на правый край iPad по мере ослабления клея. Это зависит от того, сколько времени iPad успел остыть во время вашей работы.

Если opening pick застревает в клее, «прокатите» медиатор вдоль боковой стороны iPad, продолжая отделять клей.

Перед тем как вынуть первый медиатор из нижнего угла iPad, вставьте второй медиатор под правый край переднего стекла, чтобы клей не слипся вновь.

Повторно нагрейте iOpener и переместите его на верхний край iPad.

Следующие шаги требуют предельной осторожности.

Wi‑Fi‑антенна прикреплена к правому нижнему краю задней крышки iPad при помощи винтов и кабеля. Из‑за ориентации Wi‑Fi‑антенны крайне важно действовать осторожно, иначе возможны необратимые повреждения антенны.

Вам нужно будет освободить клей, фиксирующий антенну к передней панели, не повредив деликатные элементы крепления антенны к днищу iPad. Выполняйте следующие шаги внимательно.

Проведите медиатором вокруг правого нижнего угла iPad, освобождая клей в этой области.

Не проводите медиатор дальше правого нижнего угла. Вы можете повредить Wi‑Fi‑антенну.

На этом шаге нужно перемещать медиатор вдоль правого нижнего края передней панели. Wi‑Fi‑антенна находится очень близко к углу и легко перерезается, если клей отделяется неправильно.

Не вынимайте медиатор полностью из‑под переднего стекла, вытяните его лишь немного, чтобы примерно 1/8" (3 мм) кончика всё ещё оставалось под стеклом.

Проведите кончиком медиатора вдоль нижнего края iPad, освобождая клей над Wi‑Fi‑антенной.

После того как вы прошли мимо Wi‑Fi‑антенны (примерно 3" (75 мм) от правого края, или рядом с кнопкой «Домой»), заново вставьте медиатор на полную глубину.

Проведите медиатор вправо, освобождая клей, фиксирующий Wi‑Fi‑антенну к переднему стеклу.

Антенна прикреплена к днищу iPad винтами и кабелем. Этот шаг отсоединяет антенну от передней панели, гарантируя, что при снятии панели антенна не будет повреждена.

Продолжайте освобождать клей вдоль нижней части iPad, вытягивая медиатор настолько, чтобы обойти кнопку «Домой», и заново вставляя его на глубину 1/2 дюйма (10 мм), когда медиатор окажется за кнопкой.

Если клей вдоль нижнего края слишком остыл, повторно разогрейте iOpener, чтобы согреть клей в рабочей зоне.

Не нагревайте iOpener более минуты за раз, и всегда дожидайтесь по крайней мере двух минут перед повторным нагревом.

Продолжайте освобождать клей по всей длине нижнего края iPad.

На моделях iPad 4 вставляйте медиатор максимум на глубину 1/2 дюйма (10 мм) в этой зоне, чтобы не повредить шлейф кнопки «Домой».

Оставьте медиатор зажатым под передним стеклом рядом с кнопкой «Домой».

Повторно нагрейте iOpener в микроволновке и положите его на левый край iPad, чтобы начать разогрев клея в этой секции.

Проведите медиатором вдоль верхнего края iPad, слегка вытянув его, чтобы обойти кронштейн фронтальной камеры.

Клей в этой области очень плотный, и может потребоваться значительное усилие. Работайте аккуратно и медленно, следя за тем, чтобы не соскользнуть и не пораниться или не повредить iPad.

Если клей слишком остыл, положите iOpener обратно на верхний край и продолжите работу. Если iOpener остыл слишком сильно, разогрейте его снова.

Если медиатор начинает застревать в клее, «прокатите» его, как показано в шаге 9.

Продолжайте освобождать клей вдоль верхнего края iPad и проведите медиатором вокруг верхнего левого угла.

Если клей достаточно тёплый, для удобства снимите iOpener с iPad. Однако если клей всё ещё достаточно липкий, повторно нагрейте iOpener и положите его на левый край во время работы.

Проведите медиатором вдоль левого края iPad, освобождая клей по ходу. Здесь клей тонкий из‑за сенсорного слоя по всей левой стороне. Убедитесь, что медиатор не вставлен слишком глубоко (макс. 1/2 дюйма, 10 мм), чтобы не повредить сенсорный слой.

Шлейф сенсорного слоя расположен примерно в 2" (50 мм) от нижней части iPad. Остановитесь, когда будете примерно в 2.25" (60 мм) от нижнего края iPad.

Используя пластиковую лопатку, которая всё ещё находится под нижним краем iPad, освободите клей по нижнему левому углу.

Нижняя часть кабеля дигитайзера находится всего в ~1" (25 мм) от нижнего края iPad. Работайте аккуратно и медленно, чтобы не перерезать этот кабель.

Используя один из медиаторов, подденьте нижний правый угол iPad и захватите его пальцами.

Некоторая часть клея по периметру iPad могла снова приклеиться. В таком случае подденьте медиатором под край iPad в месте, где переднее стекло ещё приклеено, и "перережьте" клей.

Держась за верхний и нижний правые углы iPad, отведите переднее стекло от корпуса.

Осторожно с оставшимся клеем — используйте медиатор, чтобы отрезать клей, который может всё ещё удерживать переднюю панель.

При сборке используйте микрофибровую ткань и сжатый воздух, чтобы удалить пыль и отпечатки пальцев с ЖК-дисплея перед установкой стекла.

Удалите четыре винта Phillips 2.0 мм, фиксирующие ЖК-дисплей к задней крышке.

Шлейфы передней панели подключены под ЖК-дисплеем. Чтобы добраться до них, потребуется временно перевернуть ЖК-дисплей и отвести его в сторону.

Будьте очень осторожны при перемещении ЖК-дисплея и не пытайтесь снять его с iPad — его кабель передачи данных останется подключённым, пока он повернут.

Поднимите ЖК-дисплей за длинный край, ближайший к кнопкам громкости, и аккуратно переверните его из задней крышки — как страницу в книге.

Положите ЖК-дисплей лицевой стороной вниз на переднюю панель.

Используйте край пластиковой лопатки, чтобы аккуратно приподнять фиксирующие язычки на двух ZIF-разъёмах шлейфов дигитайзера.

Убедитесь, что вы поднимаете именно шарнирные фиксирующие язычки, а не сами разъёмы.

Фиксирующие язычки выделены красным на второй фотографии.

Используйте край пластиковой лопатки, чтобы отлепить кабель дигитайзера от экранных щитков на плате.

Осторожно оттяните кабель дигитайзера от клея, фиксирующего его к боковой части задней крышки.

Вытащите шлейф дигитайзера прямо из двух его разъёмов на плате.

Чтобы снять сборку передней панели, шлейф должен выйти между корпусом и ЖК-дисплеем. Для этого потребуется отвести ЖК-дисплей, чтобы освободить место.

Будьте очень осторожны при перемещении ЖК-дисплея и не пытайтесь снять его с iPad — его кабель останется подключённым во время поворота.

Поднимите ЖК-дисплей за длинный край, наиболее удалённый от шлейфа дигитайзера, и аккуратно переверните его к задней крышке — как закрывая книгу.

Держа ЖК-дисплей поднятым, аккуратно сдвиньте переднюю панель в сторону от iPad. Следите, чтобы шлейф дигитайзера не зацепился за заднюю крышку или ЖК-дисплей.

Установите ЖК-дисплей обратно в корпус для сохранности.

Чтобы работать с внутренностями iPad, нужно снова повернуть ЖК-дисплей из корпуса.

Поднимите ЖК-дисплей за длинный край, ближайший к кнопкам громкости, и аккуратно переверните его из задней крышки — как страницу в книге.

Положите ЖК-дисплей лицевой стороной вниз на чистую поверхность. При желании поместите его на мягкую ткань, чтобы избежать царапин.

Используйте пластиковую лопатку, чтобы поднять фиксатор шлейфа дисплея вверх.

Вытяните шлейф передачи данных дисплея из его разъёма.

Будьте осторожны, не тяните разъём вверх при отключении от гнезда.

Снимите узел ЖК-дисплея с задней панели корпуса.

Если есть, используйте пластиковую лопатку, чтобы снять кусок ленты, закрывающий конец шлейфа док-коннектора.

Краем пластиковой лопатки аккуратно подденьте разъём шлейфа док-коннектора из его гнезда на плате.

Отклейте шлейф док-коннектора от задней панели.

Подденьте разъём шлейфа динамика строго вверх из его гнезда на плате.

Осторожно подденьте только разъём, а не гнездо на плате, иначе вы можете его повредить.

Используйте край пластиковой лопатки, чтобы приподнять фиксирующий язычок ZIF-разъёма шлейфа разъёма наушников и шлейфа передней камеры.

Убедитесь, что вы поднимаете вверх шарнирный фиксирующий язычок, а не сам разъём.

Отклейте шлейф разъёма наушников и передней камеры от задней крышки.

Вытяните шлейф разъёма наушников и передней камеры прямо из его гнезда на плате.

Используйте край пластикового монтажного инструмента, чтобы отогнуть фиксатор, удерживающий разъём кабеля плат управления в гнезде на плате логики.

Оттяните разъём от его гнезда на плате логики.

Не поднимайте кабель вверх при отключении.

Удалите два винта Phillips 2,1 мм, крепящие кронштейн платы логики к задней крышке рядом с гнездом кабеля дигитайзера.

Снимите кронштейн платы логики с задней крышки.

Удалите оставшиеся три винта Phillips 2,6 мм, крепящие плату логики к задней крышке.

Используйте край пластикового монтажного инструмента, чтобы осторожно поддеть плату логики и оторвать её от клея, закрепляющего её на задней крышке.

Поднимите плату логики из задней крышки и слегка наклоните её в сторону батареи.

Не пытайтесь полностью снять её пока. К ней всё ещё подключён антенный кабель.

Используйте край пластикового монтажного инструмента, чтобы поддеть разъём Wi‑Fi антенны и отсоединить его от гнезда на плате логики.

Снимите плату логики с iPad 2.

Разогрейте iOpener в микроволновой печи в течение одной минуты.

Помните, что нельзя перегревать iOpener во время ремонта. Подождите минимум две минуты перед повторным разогревом iOpener, и никогда не разогревайте его более одной минуты.

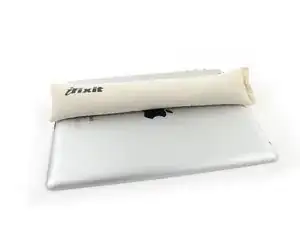

Поместите разогретый iOpener на заднюю панель iPad чуть правее центра (сторона, противоположная камере). Оставьте его там на 90 секунд, чтобы смягчить клей батареи.

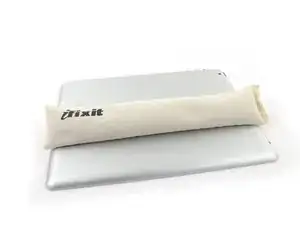

Переместите iOpener в центр задней панели iPad и оставьте ещё на 90 секунд.

Если iOpener существенно остынет между прогревами, разогрейте его ещё одну минуту.

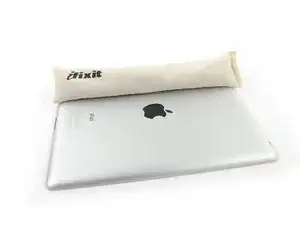

Переместите iOpener к левому краю (сторона с задней камерой) задней панели iPad и оставьте ещё на 90 секунд.

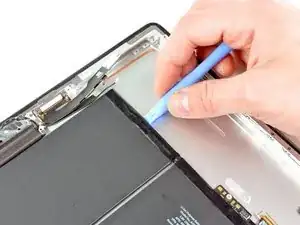

Начиная с ячейки батареи, ближайшей к разъёму дока, проведите пластиковым монтажным инструментом под край батареи, ближайший к пустоте платы логики, чтобы освободить достаточно места для вставки плоского конца лопатки.

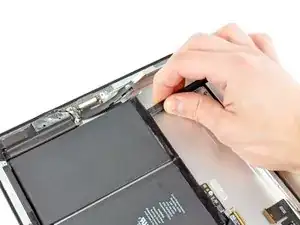

Проведите плоским концом лопатки вдоль двух длинных сторон каждой ячейки батареи, чтобы полностью отделить их от клея, удерживающего их на задней крышке.

Если клей очень трудно отделяется, повторно разогрейте заднюю панель и попробуйте снова.

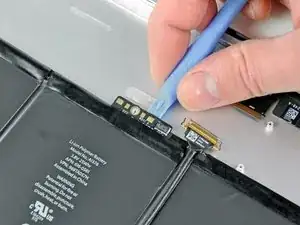

Перед тем как поддеть среднюю ячейку батареи, используйте край пластикового монтажного инструмента, чтобы приподнять плату разъёма батареи от задней панели.

Не перегибайте плату разъёма батареи. Особую осторожность проявляйте при поддевании вокруг установочного стойки на алюминиевой задней крышке.

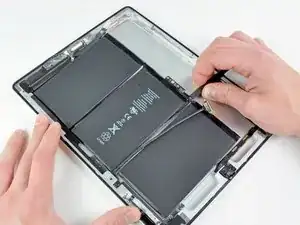

Далее используйте лопатки, чтобы отделить клей вдоль длинных сторон средней ячейки батареи.

Повторите процесс для последней ячейки батареи, при необходимости повторно разогрев корпус.

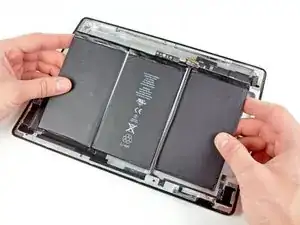

Осторожно поднимите батарею из задней панели и извлеките её из iPad 2.
