Замена логической платы iPad mini 4 LTE

Если стекло дисплея треснуло, зафиксируйте дальнейшее разрушение и предотвратите травмы при ремонте, заклеив стекло лентой.

Наклейте полоски прозрачной упаковочной ленты внахлёст на дисплей iPad до полного покрытия лицевой поверхности. При сильных повреждениях может потребоваться два слоя ленты.

Это удержит осколки стекла и придаст конструктивную жёсткость при поддевании и подъёме дисплея.

Старайтесь следовать оставшейся части руководства как описано. Однако после разрушения стекла оно, вероятно, продолжит трескаться в процессе работ, и может потребоваться использование металлического инструмента для выемки стекла.

Защитите глаза! Эта процедура обязательно приведёт к вылету мелких осколков прямо в сторону лица. Не выполняйте без защитных очков.

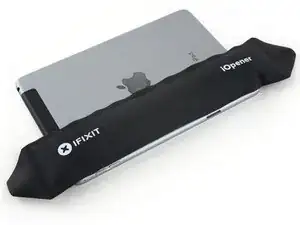

Нагрейте iOpener и приложите его к левой кромке на две минуты.

Прикрепите присоску на подъёмной стороне примерно посередине нагретой кромки.

Убедитесь, что присоска полностью прилегает к экрану, чтобы создать плотное уплотнение.

Держите iPad одной рукой, а другой сильно и равномерно тяните за присоску вверх, чтобы образовать зазор.

В зависимости от возраста устройства это может быть сложно. Если возникают трудности, нагрейте ещё и повторите попытку.

Осторожно: поднимайте стекло только настолько, чтобы вставить opening pick — сильнее вы рискуете расколоть стекло.

Удерживая стекло присоской, вставьте кончик opening pick в образовавшийся зазор между стеклом и корпусом iPad.

Не вставляйте opening pick глубже, чем на 2 мм в сторону дисплея. Вставка глубже 2 мм может повредить подсветку, ЖК‑панель или сенсорный слой.

Повторно нагрейте и приложите iOpener к левой кромке на несколько минут.

Осторожно, не перегревайте iOpener в процессе ремонта. Всегда ждите не менее десяти минут перед повторным нагревом iOpener.

Вставьте второй opening pick рядом с первым и проведите им вдоль кромки iPad, освобождая клей по ходу движения.

На протяжении остальной процедуры: если при скольжении pick Вы сталкиваетесь с сильным сопротивлением, остановитесь и повторно нагрейте участок. Чрезмерное давление может расколоть стекло.

Продолжайте перемещать opening pick вниз по краю дисплея, чтобы отделить клей.

Если pick застрянет в клее, «прокатите» его вдоль стороны iPad, продолжая отделять клей.

Возьмите первый вставленный pick и сдвиньте его вверх в сторону верхнего угла iPad.

Повторно нагрейте iOpener и поместите его на верхнюю кромку iPad, над фронтальной камерой.

Осторожно, не перегревайте iOpener в процессе ремонта. Подождите не менее десяти минут перед повторным нагревом iOpener.

Если у Вас гибкий iOpener, Вы можете согнуть его, чтобы нагреть одновременно верхний левый угол и верхнюю кромку.

Проведите opening pick вокруг верхнего левого угла iPad, чтобы разрезать клей.

Проведите opening pick вдоль верхней кромки iPad, остановившись незадолго до камеры.

Подходя к фронтальной камере, слегка выньте pick и продолжите сдвигать его по верхней кромке.

Избегайте проведения pick по поверхности фронтальной камеры, иначе Вы можете размазать клей по линзе или повредить камеру. Следующие шаги объяснят, как лучше обойти фронтальную камеру.

Оставьте opening pick в iPad немного дальше от фронтальной камеры.

Возьмите третий pick и вставьте его слева от камеры, туда, где находился первый pick. Сдвиньте его назад к углу, чтобы полностью отрезать оставшийся клей.

Оставьте третий pick на месте, чтобы предотвратить повторное склеивание угла при его остывании.

Вставьте предыдущий pick глубже в iPad и сдвиньте его от камеры в сторону угла.

Оставьте три медиатора в углах iPad, чтобы предотвратить повторное склеивание клейкой ленты фронтальной панели.

Повторно нагрейте iOpener и поместите его на оставшуюся длинную сторону iPad — вдоль кнопок регулировки громкости и блокировки.

Вставьте новый медиатор для открытия и проведите им по правому краю iPad, отделяя клей по ходу движения.

Продолжайте проводить медиатором по правому краю iPad, при необходимости повторно нагревая край с помощью iOpener.

Будьте осторожны, не врезайтесь слишком глубоко вблизи нижнего правого угла, иначе вы рискуете повредить шлейф дисплея.

Оставьте медиаторы на месте и снова нагрейте iOpener.

Не забывайте не перегревать iOpener — не чаще, чем раз в десять минут.

Поместите разогретый iOpener на сторону iPad с кнопкой «Домой» и дайте ему полежать несколько минут, чтобы размягчить клей под стеклом.

Вставьте новый медиатор в правый нижний угол дисплея, под последним медиатором, которым вы резали по правому краю.

Поверните новый медиатор вокруг нижнего правого угла устройства.

Проведите медиатором от правого нижнего угла вдоль нижнего края устройства. Остановитесь примерно в половине дюйма от кнопки «Домой».

Вставьте последний медиатор для открытия в левый нижний угол iPad, прямо под уже установленным.

Проведите медиатор вокруг нижнего левого края iPad.

Продолжайте вести медиатор по нижнему левому краю дисплея к центру iPad, пока он не окажется примерно в половине дюйма от кнопки «Домой».

Поверните два медиатора в верхней кромке iPad, чтобы разорвать последние участки клея, удерживающие узел дисплея на месте.

Поднимите дисплей за верхний край, чтобы открыть устройство.

Чтобы не повредить шлейфы, держите узел дисплея перпендикулярно корпусу iPad до его отключения.

Удалите четыре винта Phillips 1.2 мм, фиксирующие скобу разъема батареи/дисплея.

Снимите скобу разъема кабеля батареи/дисплея.

При отключении любых защёлкивающихся разъемов от платы логики поднимайте разъем строго вверх, чтобы не оторвать гнездо от платы.

Используйте плоскую часть лопатки, чтобы отключить разъем батареи от его гнезда на плате логики.

Слегка загните шлейф разъема батареи вверх, чтобы он не замкнул и не включил iPad.

Используйте заостренный конец лопатки, чтобы отключить разъем данных дисплея от его гнезда на плате логики.

Используйте заостренный конец лопатки, чтобы отключить разъем шлейфа дигитайзера от его гнезда на плате логики.

При повторном подключении нажимайте на разъем с одного края к другому. Если нажимать посередине разъема, вы можете его согнуть, что приведет к повреждению или плохому контакту.

Снимите узел дисплея.

Для повторной установки узла дисплея потребуется заменить клей для дисплея. Используйте наше руководство по нанесению клея для дисплея, чтобы заново нанести клей и герметизировать устройство.

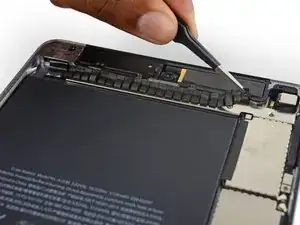

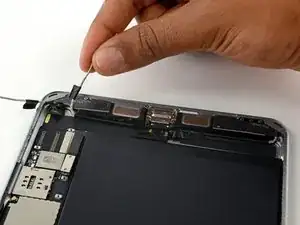

Проведите заостренным концом лопатки между петлевой лентой и пластиковым корпусом сотовой антенны, чтобы облегчить отслоение ленты.

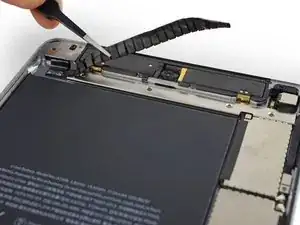

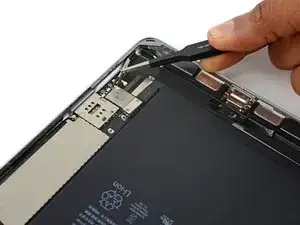

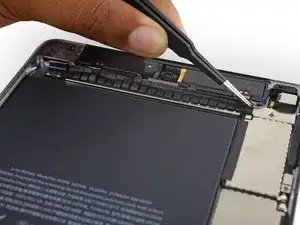

Используйте пинцет, чтобы оторвать петлевую ленту, приклеенную поверх скобы верхнего кабеля компонентов.

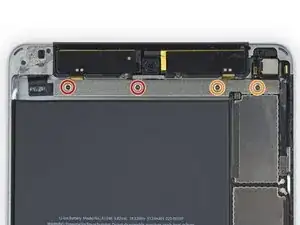

Удалите следующие четыре винта Phillips, удерживающие скобу верхнего компонента:

Два винта 2.1 мм

Два винта 1.2 мм

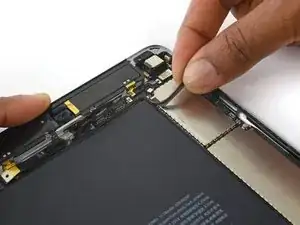

Снимите скобу верхнего кабеля компонентов.

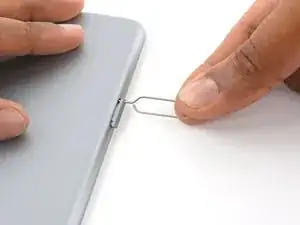

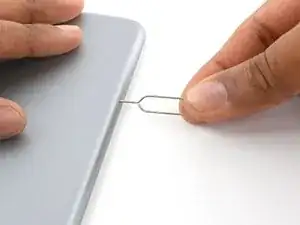

Вставьте скрепку или инструмент для извлечения SIM-карты в отверстие для извлечения SIM-карты.

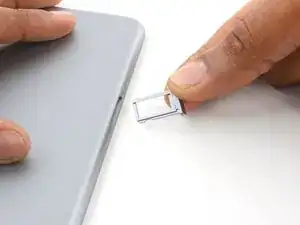

Извлеките лоток SIM-карты.

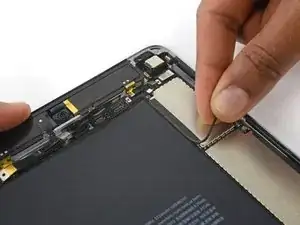

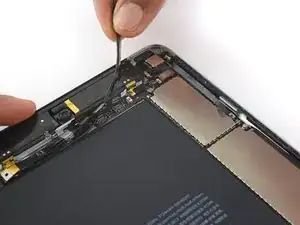

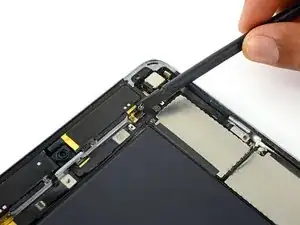

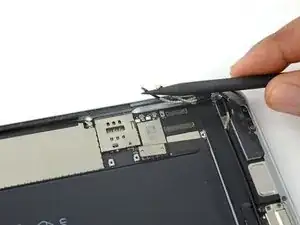

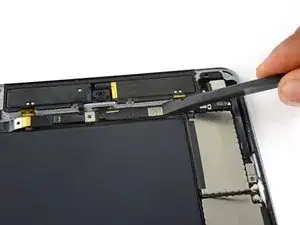

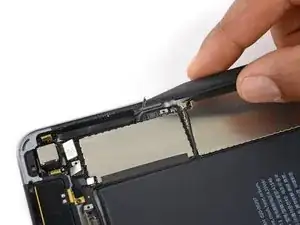

Используйте лопаточку, чтобы отсоединить кабель верхнего антенного соединителя от его разъёма на логической плате.

Поднимайте разъём кабеля прямо вверх от платы, не поддев сам разъём.

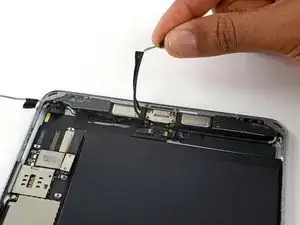

Отделите кабель верхнего антенного соединителя от логической платы.

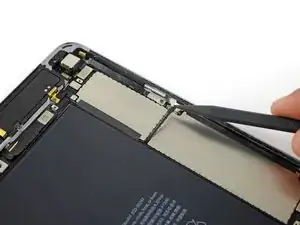

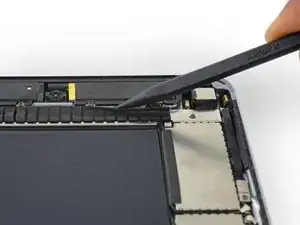

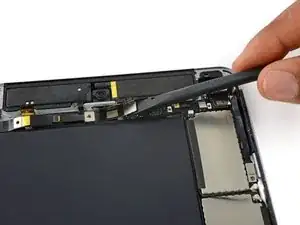

Используйте плоский конец лопаточки, чтобы поднять разъём кабеля задней камеры из его гнезда на логической плате.

Поднимите разъём кабеля датчика из его гнезда.

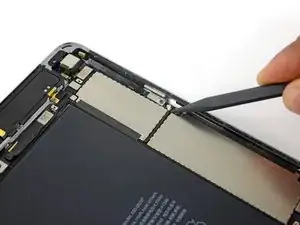

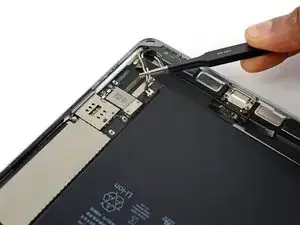

Отключите правую сотовую антенну от логической платы.

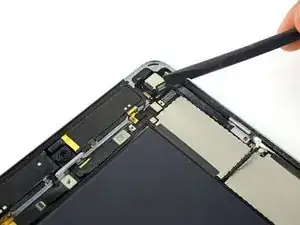

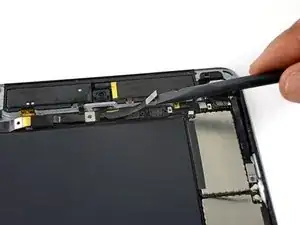

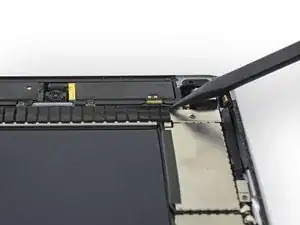

Используйте плоский конец лопаточки, чтобы отсоединить разъём передней камеры с защёлкой.

Отведите ленту камеры FaceTime в сторону и отключите ленту разъёма наушников непосредственно под ней.

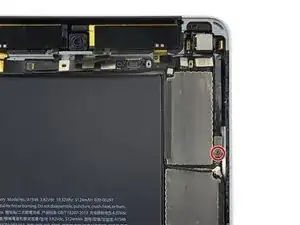

Удалите винт Phillips 1,2 мм, фиксирующий кабель регулятора громкости.

Снимите скобу кабеля регулятора громкости.

Используйте острый конец лопаточки, чтобы приподнять разъём кабеля регулятора громкости из его гнезда на логической плате.

Будьте осторожны и поднимайте только сам разъём, а не гнездо на логической плате.

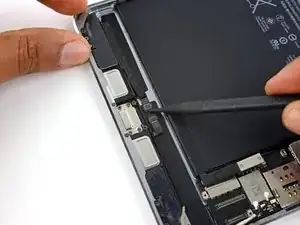

Используйте острый конец лопаточки, чтобы отсоединить два разъёма нижних антенных кабелей.

Поднимайте кабели прямо вверх от платы, не поддев гнёзда на логической плате.

Длинный кабель подключается к гнезду ближе к слоту SIM-карты. Короткий кабель подключается к гнезду ближе к разъёмам кабелей дисплея.

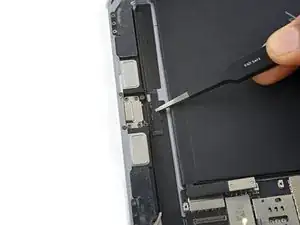

Снимите любую ленту, закрывающую ZIF-разъёмы рядом с портом Lightning.

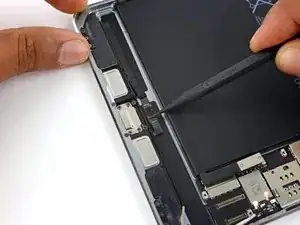

Используйте кончик лопаточки, чтобы приподнять каждый из двух фиксирующих язычков ZIF-разъёма.

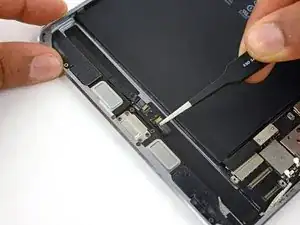

Вытяните каждый кабель динамика из его ZIF-гнезда.

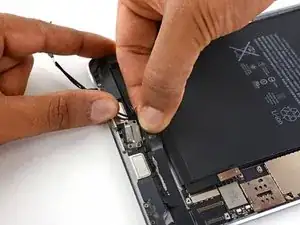

Отделите нижние антенные кабели от угла задней крышки.

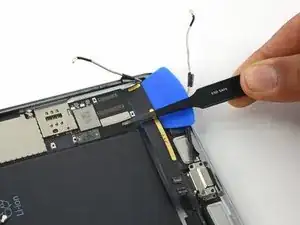

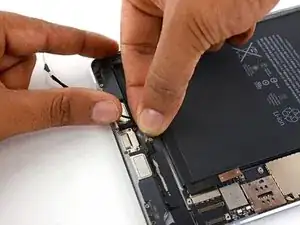

Поднимите левый антенный кабель вверх с кабеля порта Lightning.

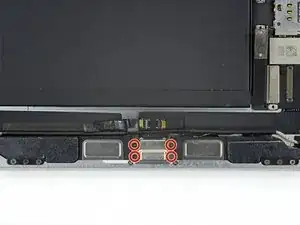

Удалите четыре винта Phillips 1,5 мм, фиксирующие порт Lightning к задней крышке.

Начните аккуратно приподнимать кабель разъёма Lightning.

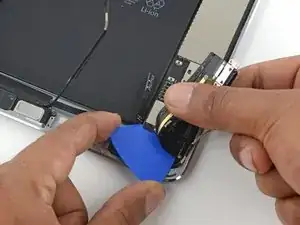

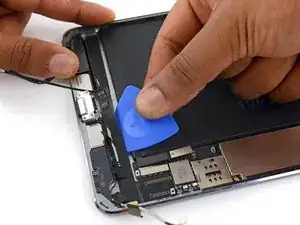

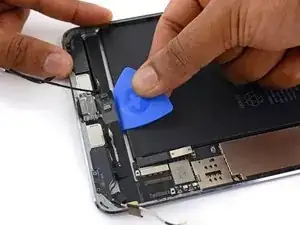

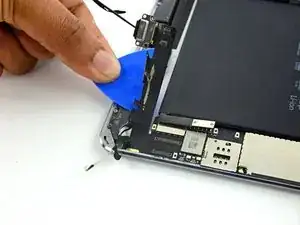

Используйте медиатор для отделения клея, скрепляющего кабель порта Lightning с корпусом iPad.

Если вы слишком сильно нажмёте медиатором или соскользнёте, вы можете перерезать кабель порта Lightning.

Не требуется большое усилие; если возникают затруднения, снова нагрейте iOpener и приложите его к задней крышке, чтобы размягчить клей.

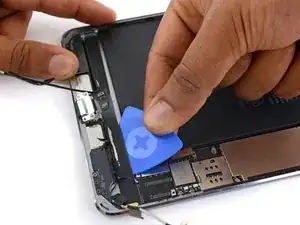

Продолжайте подсовывать медиатор под кабель порта Lightning, пока не дойдёте до конца логической платы.

Оставьте медиатор на месте, чтобы клей не приклеился снова.

Отогните разъём батареи назад поверх батареи, чтобы убрать его с дорожки логической платы.

Будьте очень осторожны на следующих шагах, чтобы не перерезать кабели.

Повторно нагрейте iOpener и приложите его к задней стороне iPad рядом со слотом SIM как минимум на две минуты.

Когда клей размягчится, аккуратно подведите медиатор под логическую плату.

Действуйте очень осторожно и терпеливо, не перерезайте кабель батареи, антенный кабель или кабель порта Lightning.

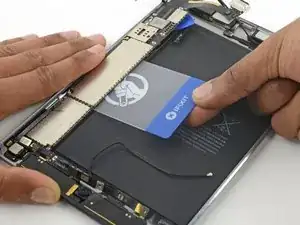

Как только открывающая лопатка приподнимет угол платы логики, можно вставить под плату пластиковую карточку.

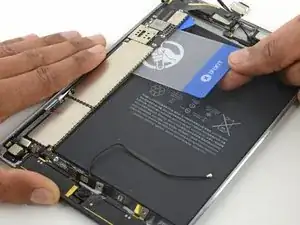

Пододвиньте пластиковую карточку под плату логики в направлении верхней части iPad, вблизи камер.

Если клей, крепящий плату логики, слишком сильно сопротивляется, повторно нагрейте iOpener и положите его на заднюю панель, чтобы смягчить клей.

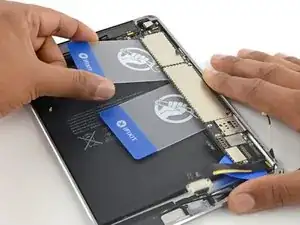

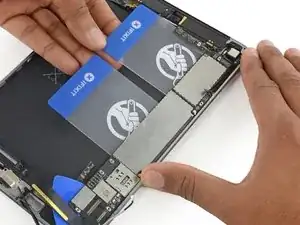

Вставьте вторую пластиковую карточку под первой.

Проще всего вводить карточку заострённым углом, затем подскользить длинной кромкой под плату логики.

Сдвиньте вторую пластиковую карточку вплотную к верхнему краю платы логики.

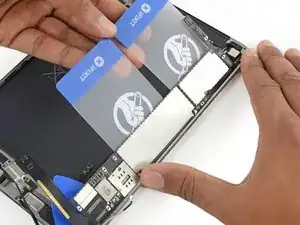

Поднимите края обеих пластиковых карточек, чтобы отжать плату логики от задней панели.

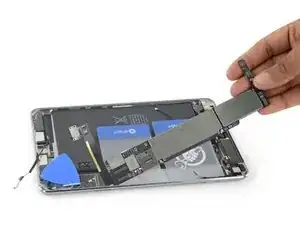

Удалите узел платы логики из задней панели.

Если вы заменяете плату логики на новую деталь, убедитесь, что детали полностью совпадают — возможно, потребуется перенести дополнительные компоненты.

Платы логики iPad mini 4 привязаны к своим кнопкам «Домой»; при замене платы логики функция Touch ID больше не будет работать.
