Замена правой антенны iPad Mini 3 Wi‑Fi

Рекомендуем очистить микроволновую печь перед началом, так как грязь на дне может прилипнуть к iOpener.

Поместите iOpener в центр микроволновки.

Для микроволновок с вращающейся тарелкой: убедитесь, что тарелка свободно вращается. Если iOpener застрянет, он может перегреться и сгореть.

Нагревайте iOpener в микроволновке в течение тридцати секунд.

В зависимости от мощности вашей микроволновки потребуется больше или меньше времени. iOpener считается достаточно нагретым, когда до него почти невозможно дотронуться.

В процессе ремонта по мере остывания iOpener подогревайте в микроволновке дополнительно по тридцать секунд за раз.

Не перегревайте iOpener во время ремонта. Перегрев может привести к разрыву iOpener. Не пытайтесь нагревать выше 100˚C (212˚F).

Никогда не прикасайтесь к iOpener, если он выглядит вздутым.

Если iOpener в середине все ещё слишком горячий для касания, продолжайте использовать его, ожидая дополнительного охлаждения перед следующим нагревом. Правильно нагретый iOpener остается тёплым до 10 минут.

Достаньте iOpener из микроволновки, удерживая его за один из двух плоских концов, чтобы избежать горячего центра.

iOpener будет очень горячим, поэтому будьте осторожны при обращении с ним. При необходимости используйте рукавицу.

Если у вас нет микроволновки, выполните этот шаг, чтобы нагреть iOpener в кипящей воде.

Наполните кастрюлю или сковороду достаточным количеством воды, чтобы полностью погрузить iOpener.

Доведите воду до кипения. Выключите нагрев.

Поместите iOpener в горячую воду на 2–3 минуты. Убедитесь, что iOpener полностью погружён в воду.

Извлеките нагретый iOpener из горячей воды щипцами.

Тщательно высушите iOpener полотенцем.

iOpener будет очень горячим, поэтому держите его только за торцевые выступы.

Ваш iOpener готов к использованию! Если нужно снова нагреть iOpener, доведите воду до кипения, выключите нагрев и поместите iOpener в воду на 2–3 минуты.

Если стекло дисплея треснуло, предотвратите дальнейшее разрушение и травмы, заклеив стекло лентой.

Наложите перекрывающиеся полосы прозрачной упаковочной ленты на экран iPad до полного покрытия лицевой стороны.

Это удержит осколки стекла и придаст конструктивную жёсткость при поддевании и подъёме дисплея.

По возможности следуйте остальной части руководства как описано. Однако после разрушения стекла оно, вероятно, будет продолжать трескаться в процессе работы, и возможно придётся использовать металлический инструмент для поддевания, чтобы вынуть стекло.

Наденьте защитные очки, чтобы уберечь глаза, и будьте осторожны, чтобы не повредить ЖК‑панель.

Удерживая его за язычок, поместите нагретый iOpener на сторону iPad слева от узла кнопки «Домой».

Оставьте iOpener на примерно пять минут, чтобы размягчился клей под стеклом.

Аккуратно установите присоску на нагретой стороне, примерно посередине.

Убедитесь, что присоска полностью прилегает к экрану для плотного уплотнения.

Одна рукой прижмите iPad, другой потяните за присоску вверх, чтобы слегка отделить переднее стекло от задней крышки.

Поднимайте стекло только настолько, чтобы вставить инструмент—слишком большой подъём может привести к трещинам в стекле.

Удерживая стекло присоской, вставьте кончик пластиковой лопатки в образовавшийся зазор между стеклом и корпусом iPad.

Не вставляйте лопатку глубже чёрной рамки на стороне дисплея. Слишком глубокое вставление может повредить ЖК‑панель.

Оттяните пластиковый штифт присоски, чтобы снять вакуум и удалить присоску с узла дисплея.

Снова нагрейте и приложите iOpener.

Не перегревайте iOpener в процессе ремонта. Всегда ждите не менее десяти минут перед повторным нагревом iOpener.

Дайте ему постоять несколько минут, чтобы прогреть левый край iPad.

Поместите вторую лопатку рядом с первой и проведите ею вдоль кромки iPad, освобождая клей по ходу движения.

Если при поддевании лопатками вы встретите значительное сопротивление, остановитесь и разогрейте обрабатываемый участок. Принудительное движение лопаток может привести к трещинам в стекле.

Продолжайте продвигать лопатку по стороне дисплея, чтобы разрыхлить клей.

Если лопатка застряла в клее, «прокатывайте» её вдоль стороны iPad, продолжая освобождать клей.

Возьмите первую вставленную лопатку и поднимите её вверх к верхнему углу iPad.

Если через переднее стекло видно кончик лопатки, не паникуйте — просто слегка вытяните лопатку наружу. Скорее всего всё будет в порядке, но старайтесь избегать этого, так как это может оставить клей на передней части ЖК-дисплея, который трудно удалить.

Повторно разогрейте iOpener и поместите его на верхний край iPad, над фронтальной камерой.

Будьте осторожны, чтобы не перегреть iOpener в ходе ремонта. Подождите как минимум десять минут перед повторным разогревом iOpener.

Если у вас гибкий iOpener, его можно согнуть, чтобы прогреть одновременно верхний левый угол и верхний край.

Проведите лопатку вокруг верхнего левого угла iPad, чтобы отделить клей.

Проведите лопатку вдоль верхнего края iPad, останавливаясь прямо перед камерой.

Третье изображение показывает расположение фронтальной камеры и её корпуса в iPad.

Избегайте проведения лопатки по фронтальной камере, поскольку вы можете размазать клей по объективу или повредить камеру. Следующие шаги подробно объяснят, как лучше не затрагивать фронтальную камеру.

Слегка вытяните лопатку и аккуратно проведите её самой острой частью вдоль верхней части секции с фронтальной камерой.

Оставьте лопатку в iPad немного за фронтальной камерой.

Возьмите вторую лопатку и вставьте её слева от камеры, туда, где была первая лопатка. Проведите её обратно к углу, чтобы полностью разрезать остатки клея.

Оставьте вторую лопатку на месте, чтобы клей в углу не склеился снова по мере остывания.

Вставьте предыдущую лопатку глубже в iPad и сдвиньте её от камеры в сторону угла.

Оставьте три лопатки в углах iPad, чтобы предотвратить повторное склеивание передней панели.

Повторно разогрейте iOpener и поместите его на оставшуюся длинную сторону iPad — вдоль кнопок регулировки громкости и блокировки.

Проведите верхнюю правую лопатку вокруг угла, чтобы полностью освободить верхний край стекла.

Оставьте эту лопатку на месте, чтобы клей не слипся снова, и возьмите новую лопатку для следующего шага.

Вставьте новую лопатку и проведите её к середине правого края iPad, освобождая клей по мере продвижения.

Продолжайте проводить лопатку вниз по правому краю iPad, освобождая клей.

Оставьте лопатки на местах и повторно разогрейте iOpener.

Помните, не перегревайте iOpener — не чаще, чем раз в десять минут.

Установите разогретый iOpener на сторону с кнопкой «Домой» и оставьте на несколько минут, чтобы смягчить клей под стеклом.

Проведите нижнюю левую лопатку к нижнему левому углу, чтобы перерезать клей в этом углу.

Оставьте лопатку в углу. Не отгибайте дальше и не вынимайте лопатку из iPad.

Под нижней рамкой есть несколько компонентов, которых следует избегать — внимательно изучите третье изображение:

Антенны

Выемка для кнопки «Домой»

Кабель дигитайзера

Последующие шаги подскажут, где отгибать, чтобы не повредить эти компоненты. Нагревайте и отгибайте только по указанным местам.

Оставьте лопатку из предыдущего шага на месте, чтобы клей не слипся снова.

Новой лопаткой аккуратно прорежьте над левой антенной, останавливаясь перед кнопкой «Домой».

Проводите лопатку только от внешнего края к центру iPad. Не двигайте лопатку обратно к внешнему краю, так как это может повредить антенну.

Если нужно провести лопатку по нижней секции более одного раза, извлеките её и вставьте заново у внешнего края, затем проводите внутрь.

Оставьте лопатку на месте перед переходом к следующему шагу.

Вставьте кончик последней медиаторы рядом с медиатором из предыдущего шага и просуньте его под кнопку «Домой».

Остановитесь примерно в дюйме от правой стороны, чтобы не порезать кабель дигитайзера.

Вставьте медиатор чуть глубже и протяните его обратно в направлении кнопки «Домой».

Опять же, убедитесь, что вы двигаете медиатор к центру iPad только когда он полностью вставлен; в противном случае вы можете повредить антенну под стеклом.

Повторно разогрейте и приложите iOpener к верхней рамке iPad.

Будьте очень осторожны на этом шаге. Не торопитесь и убедитесь, что клей горячий и мягкий, и что вы прошли по всему клею открывающей медиатором. Не стесняйтесь остановиться и разогреть снова.

В верхней части iPad напротив кнопки «Домой» у вас должен быть медиатор в каждом углу. Поверните медиаторы, чтобы слегка приподнять стекло, отделяя остатки клея по всем четырём краям.

Если вы натолкнулись на значительное сопротивление, прекратите крутить. Оставьте медиаторы на месте, разогрейте и снова приложите iOpener к проблемным участкам, затем снова прогоните медиатор через место заедания.

Поднимайте медленно и осторожно, чтобы дополнительно отделить клей вдоль нижнего края.

Как только весь клей будет отделён, откройте переднее стекло как страницу книги и положите его на рабочую поверхность.

Если вы планируете повторно использовать переднюю панель при сборке, вам потребуется заменить клей для дисплея. Используйте наше руководство по нанесению клея для дисплея, чтобы заново нанести клей и герметизировать устройство.

Корпус фронтальной камеры может прилипнуть к передней панели; отогните корпус и поместите его обратно над камерой для защиты.

Подденьте корпус камеры с одного края, чтобы освободить его от клея, и снимите с передней панели.

Верните корпус фронтальной камеры в его гнездо в задней части корпуса.

Удалите следующие винты Phillips #00, удерживающие ЖК-дисплей:

Три винта 3,3 мм

Один винт 4,5 мм

Если какой-либо винт ЖК покрыт лентой, подденьте её пинцетом.

Не пытайтесь полностью снимать ЖК-дисплей. Он всё ещё приклеен и подключён к iPad несколькими кабелями у конца с кнопкой «Домой». Поднимайте только со стороны фронтальной камеры.

Вставьте плоский конец лопатки под ЖК-дисплей между ним и защитной пластиной ЖК и аккуратно приподнимите.

Будьте очень осторожны, чтобы лопатка не попала под защитную пластину. Она должна находиться между ЖК и пластиной.

Даже небольшое изгибание ЖК-дисплея может навсегда его повредить, поэтому будьте крайне осторожны при подъёме.

Вы можете попробовать эти альтернативные методы съёма, чтобы уменьшить риск трещин ЖК во время снятия:

Пропустите тонкую нить (например, зубную нить или леску) под дисплеем, начиная сверху и продвигаясь вниз

Используйте тонкую гибкую карту или пластиковую банковскую карту, чтобы разрезать клей, начиная сверху.

ЖК-дисплей зафиксирован слабым клеем, который следует ослабить перед тем, как откинуть ЖК от защитной пластины.

Вставьте лопатку между ЖК и защитной пластиной и проведите её до дальнего края iPad.

Две широкие полосы ленты соединяют ЖК с динамиками.

Держите ЖК одной рукой, а корпус iPad другой.

Не пытайтесь полностью снимать ЖК-дисплей с iPad.

Осторожно оттяните ЖК от динамиков, чтобы отделить ленту, следя за тем, чтобы не натянуть кабель дигитайзера.

Не пытайтесь полностью снимать ЖК-дисплей. Он всё ещё подключён к iPad несколькими кабелями у конца с кнопкой «Домой». Поднимайте только со стороны фронтальной камеры.

Переверните ЖК iPad как страницу книги, приподнимая рядом с камерой и переворачивая его через конец корпуса с кнопкой «Домой».

Будьте аккуратны и следите за кабелям ЖК при переворачивании дисплея.

Положите ЖК на переднее стекло, чтобы получить доступ к кабелям дисплея.

Просуньте кончик лопатки между ЖК и клейкими язычками, чтобы освободить дисплей.

Аккуратно подталкивайте между каждым из двух клейких язычков; будьте осторожны, чтобы не повредить соседние кабели.

Удалите семь винтов 1,8 мм Phillips #00 с защитной пластины ЖК.

Используйте плоский конец лопатки, чтобы приподнять защитную пластину ЖК и вынуть её из iPad.

Снимите защитную пластину ЖК.

Удалите следующие винты Phillips #00 с кронштейна кабеля дисплея:

Один винт 2,8 мм

Три винта 1,4 мм

Снимите кронштейн кабеля дисплея с iPad.

Используйте наконечник лопатки, чтобы приподнять кабель кнопки «Домой» от его разъёма на плате.

Отогните гибкий шлейф кнопки «Домой» в сторону.

Используйте наконечник лопатки, чтобы аккуратно приподнять разъём аккумулятора от его гнезда на плате.

Будьте очень осторожны и приподнимайте только разъём аккумулятора, а не само гнездо. Если вы будете поддевать гнездо на плате, вы можете полностью сломать соединитель.

Используйте наконечник лопатки, чтобы приподнять разъём ЖК-дисплея от его гнезда на плате.

Не подденьте большой микросхемы рядом с разъёмом, иначе вы можете её повредить. Аккуратно подденьте со стороны разъёма, как показано.

Поднимите и снимите ЖК-экран с iPad Mini 3.

Используйте наконечник лопатки, чтобы вертикально приподнять разъём кабеля дигитайзера от его гнезда.

Поддвиньте плоский конец лопатки под сторону дигитайзерной платы возле аккумулятора, чтобы начать отделение её от задней крышки.

Поднимите дигитайзерную плату, чтобы освободить оставшийся клей.

Поднимите и снимите переднюю панель с iPad.

Используйте наконечник лопатки, чтобы оторвать ленту с антенных кабелей вблизи платы.

Используйте острый конец лопатки, чтобы отлепить клей, фиксирующий антенны к правому динамику.

Используйте острый конец лопатки, чтобы приподнять клеевой слой антенны от задней крышки.

Снимите следующие винты Phillips #00 с правой антенны:

Три винта 1,5 мм

Один винт 2,6 мм

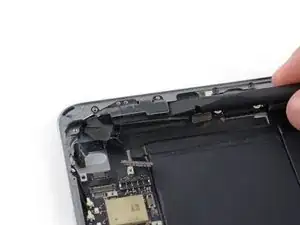

Используйте плоский конец лопатки, чтобы разрезать поролоновый клей, фиксирующий антенну к правому динамику.

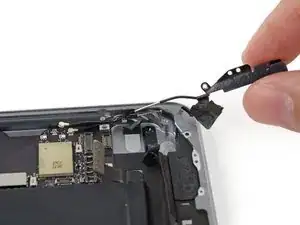

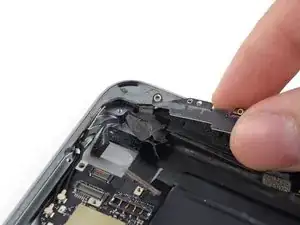

Вытащите изгиб антенного кабеля из угла корпуса.

Используйте наконечник лопатки, чтобы сорвать маленькую металлическую фиксирующую скобу с антенного кабеля.

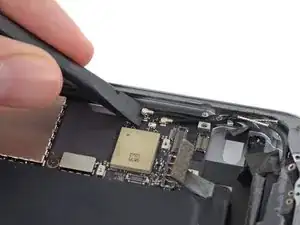

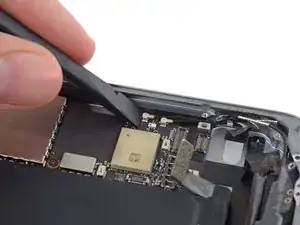

Используйте плоский конец лопатки, чтобы приподнять разъём антенны от его гнезда на плате.

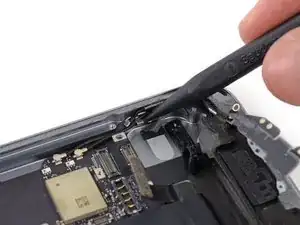

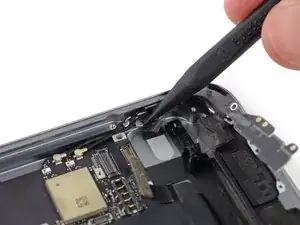

Выведите антенный кабель из зажима.

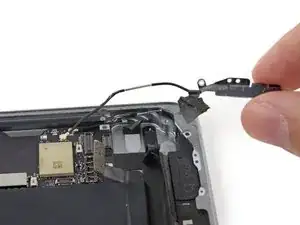

Снимите правую антенну с iPad.
