Замена левой верхней сотовой антенны iPad mini 4 LTE

Если стекло дисплея треснуло, заклейте его лентой, чтобы предотвратить дальнейшее разрушение и избежать травм во время ремонта.

Наклейте полоски прозрачной упаковочной ленты внахлёст на экран iPad до полного покрытия лицевой стороны. При сильных повреждениях может потребоваться два слоя.

Это удержит осколки и придаст конструктивную жёсткость при поддёве и подъёме дисплея.

По возможности выполняйте оставшиеся шаги в соответствии с описанием. Однако при наличии трещин стекло, вероятно, будет продолжать ломаться в процессе работы, и может понадобиться металлический инструмент для поддёва, чтобы вынуть осколки.

Защитите глаза! Эта процедура вызовет полёт мелких осколков стекла в сторону лица. Не приступайте без защитных очков.

Разогрейте iOpener и приложите его к левой кромке на две минуты.

Установите присоску примерно по центру нагретой стороны.

Убедитесь, что присоска полностью прилегает к экрану, чтобы получить плотное уплотнение.

Держа стекло присоской, вставьте наконечник медиатора в щель между стеклом и корпусом iPad.

Не вставляйте медиатор глубже 2 мм в сторону дисплея. Вставка глубже 2 мм может повредить подсветку, ЖК‑панель или сенсорный слой.

Повторно разогрейте и приложите iOpener к левой кромке на несколько минут.

Не перегревайте iOpener в процессе ремонта. Всегда ждите не менее десяти минут перед повторным разогревом iOpener.

Вставьте второй медиатор рядом с первым и проведите им вдоль кромки iPad, отрывая клей по ходу движения.

Если при проведении медиатора встречается значительное сопротивление, остановитесь и разогрейте обрабатываемый участок. Слишком сильное давление может расколоть стекло.

Продолжайте продвигать медиатор вниз по стороне дисплея, чтобы освободить клей.

Если медиатор застрял в клее, «катайте» его вдоль кромки iPad, продолжая отделять клей.

Возьмите первый вставленный медиатор и сдвиньте его вверх в направлении верхнего угла iPad.

Разогрейте iOpener и приложите его к верхней кромке iPad, над фронтальной камерой.

Не перегревайте iOpener в процессе ремонта. Подождите не менее десяти минут перед повторным разогревом iOpener.

Если у вас гибкий iOpener, его можно согнуть, чтобы одновременно нагреть верхний левый угол и верхнюю кромку.

Проведите медиатором вокруг верхнего левого угла iPad, чтобы отделить клей.

Проведите медиатором вдоль верхней кромки iPad, остановившись перед камерой.

Когда дойдёте до фронтальной камеры, немного выньте медиатор и продолжайте вести его по верхней кромке.

Не проводите медиатор прямо по фронтальной камере — вы можете размазать клей по линзе или повредить камеру. Следующие шаги покажут, как избежать помех с камерой.

Оставьте медиатор в iPad слегка за фронтальной камерой.

Возьмите третий медиатор и вставьте его слева от камеры, там где был первый. Проведите им назад к углу, чтобы полностью разрезать оставшийся клей.

Оставьте третий медиатор на месте, чтобы клей в углу не склеился снова при остывании.

Вставьте предыдущий медиатор глубже в iPad и проведите им от камеры в сторону угла.

Оставьте три медиатора в углах iPad, чтобы клей передней панели не слипал части обратно.

Повторно нагрейте iOpener и положите его на оставшуюся длинную сторону iPad — вдоль кнопок громкости и блокировки.

Вставьте новый медиатор и проведите им вниз по правому краю iPad, отрезая клей по ходу движения.

Продолжайте проводить медиатором вниз по правому краю iPad, при необходимости повторно нагревая край с помощью iOpener.

Будьте осторожны, не режьте слишком глубоко у нижнего правого угла, иначе вы рискуете повредить шлейф дисплея.

Оставьте медиаторы на месте и повторно нагрейте iOpener.

Не перегревайте iOpener — не чаще чем раз в десять минут.

Поставьте разогретый iOpener на сторону iPad с кнопкой «Домой» и оставьте на несколько минут, чтобы размягчить клей под стеклом.

Вставьте новый медиатор в нижнем правом углу дисплея, ниже последнего медиатора, которым вы резали по правому краю.

Поверните новый медиатор вокруг нижнего правого угла устройства.

Проведите медиатором от нижнего правого угла вдоль нижнего края устройства. Остановитесь примерно в дюйме (половине дюйма) от кнопки «Домой».

Вставьте последний медиатор в нижнем левом углу iPad, прямо под уже имеющимся.

Проведите медиатор вокруг нижнего левого края iPad.

Продолжайте проводить медиатором по нижнему левому краю дисплея к центру iPad, пока он не окажется примерно в половине дюйма от кнопки «Домой».

Поверните два медиатора у верхнего края iPad, чтобы разорвать последние участки клея, держащие сборку дисплея.

Поднимите дисплей от верхнего края, чтобы открыть устройство.

Чтобы не натянуть шлейфы, держите сборку дисплея перпендикулярно корпусу iPad до тех пор, пока она не будет отключена.

Снимите четыре винта Phillips 1.2 мм над скобой разъема аккумулятора/дисплея.

Снимите скобу кабеля аккумулятора/дисплея.

При отсоединении любых защёлкивающихся разъемов от платы логики поднимайте разъем строго вверх, чтобы не оторвать гнездо от платы.

Используйте плоский наконечник лопатки, чтобы отсоединить разъем аккумулятора от его гнезда на плате логики.

Слегка отогните ленточный кабель разъема аккумулятора вверх, чтобы он не касался контактов и не включил iPad.

Используйте остроконечный конец лопатки, чтобы отсоединить разъем данных дисплея от его гнезда на плате логики.

Используйте остроконечный конец лопатки, чтобы отсоединить разъем шлейфа дигитайзера от его гнезда на плате логики.

При подключении нажимайте от одного края разъема к другому. Если нажимать посередине, вы можете его погнуть, что вызовет повреждение или плохой контакт.

Снимите сборку дисплея.

Для повторной установки сборки дисплея потребуется заменить клей дисплея. Используйте наше руководство по применению клея дисплея, чтобы заново нанести клей и герметизировать устройство.

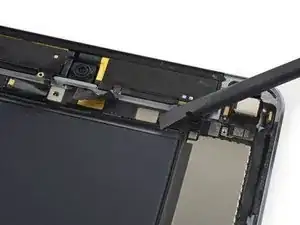

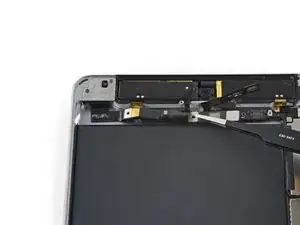

Проведите остроконечным концом лопатки между петлевой лентой и пластиковой крышкой сотовой антенны, чтобы было легче поддеть ленту.

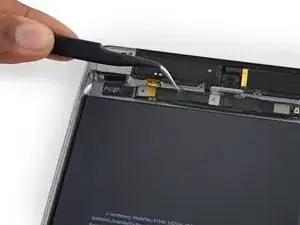

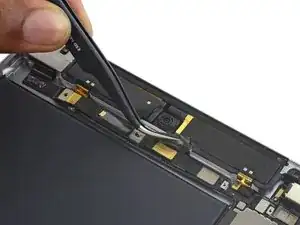

Используйте пинцет, чтобы оторвать петлевую ленту, приклеенную поверх скобы верхнего кабеля компонентов.

Удалите следующие четыре винта Phillips, удерживающие скобу верхнего компонента:

Два винта 2,1 мм

Два винта 1,2 мм

Снимите скобу кабеля верхнего компонента.

Используйте пинцет, чтобы снять маленький кусочек ленты, закрывающий ZIF-разъем ленточного кабеля левой антенны.

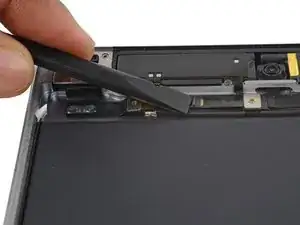

Используйте плоский конец лопатки, чтобы поднять фиксирующий язычок на ZIF-разъёме ленточного кабеля левой антенны.

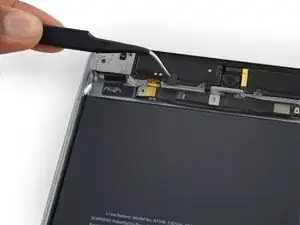

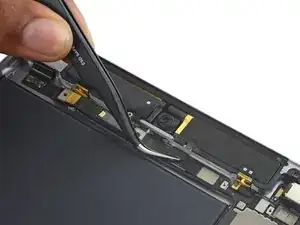

Используйте пинцет, чтобы вытащить ленточный кабель антенны из его ZIF-слота на ленточном кабеле разъёма для наушников.

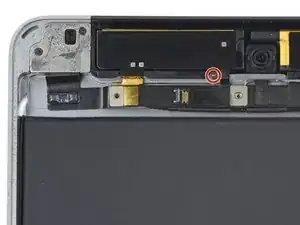

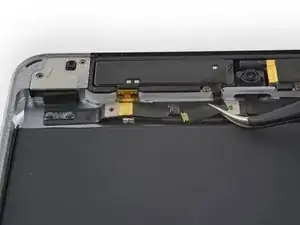

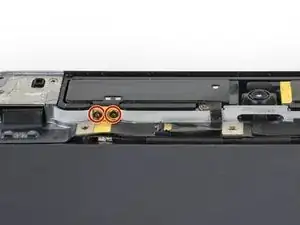

Удалите три винта Phillips 1.4 мм, крепящие верхнюю левую антенну к заднему корпусу.

Отклейте ленту над ленточным кабелем фронтальной камеры.

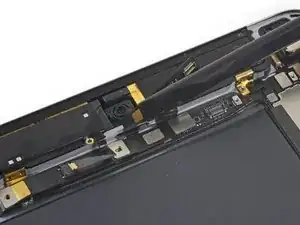

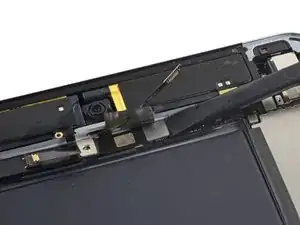

Используйте плоский конец лопатки, чтобы отсоединить пресс-разъём фронтальной камеры от его гнезда на плате.

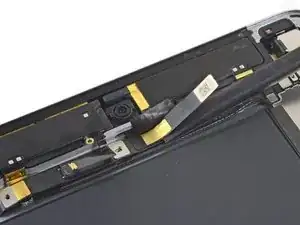

Отодвиньте ленточный кабель фронтальной камеры назад, чтобы получить доступ к разъёму для наушников.

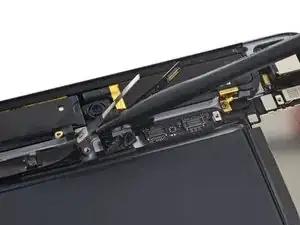

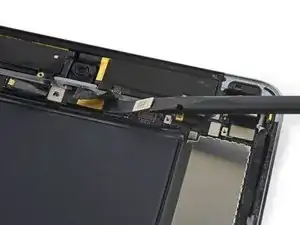

Используйте плоский конец лопатки, чтобы отсоединить разъём для наушников от его гнезда на плате.

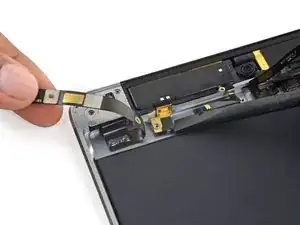

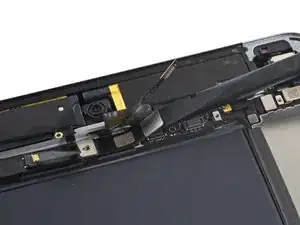

С помощью лопатки оторвите ленточный кабель разъёма для наушников от заднего корпуса.

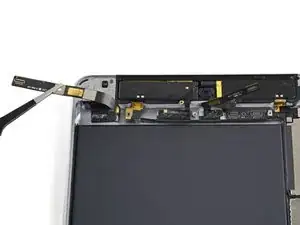

Осторожно сложите ленточный кабель разъёма для наушников назад, чтобы обнажить кабель антенны под левой антенной.

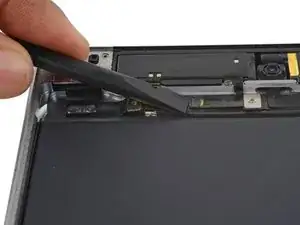

Используйте плоский конец лопатки, чтобы приподнять разъём левой антенны и отсоединить его от соединительного кабеля.

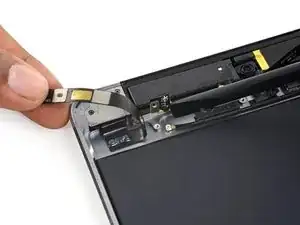

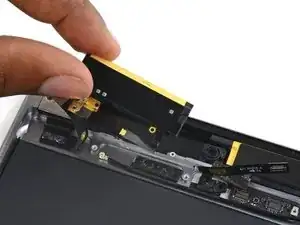

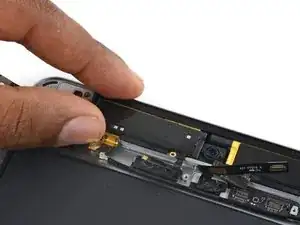

Поднимите и снимите верхнюю левую сотовую антенну.
