Замена микрофона iPad Mini 3 Wi‑Fi

Рекомендуем очистить вашу микроволновую печь перед началом, так как грязь на дне может прилипнуть к iOpener.

Поместите iOpener в центр микроволновой печи.

Для микроволн с вращающейся пластиной: убедитесь, что тарелка вращается свободно. Если iOpener застрянет, он может перегреться и воспламениться.

Нагрейте iOpener в течение тридцати секунд.

В зависимости от мощности вашей микроволновой печи может потребоваться больше или меньше времени. iOpener достаточно нагрет, когда его едва можно коснуться — он слишком горячий, чтобы держать долго.

В ходе ремонта по мере остывания iOpener подогревайте в микроволновой печи дополнительно по тридцать секунд за раз.

Будьте осторожны, чтобы не перегреть iOpener во время ремонта. Перегрев может привести к разрыву iOpener. Не пытайтесь нагревать свыше 100˚C (212˚F).

Никогда не прикасайтесь к iOpener, если он сдувшийся.

Если середина iOpener по-прежнему слишком горячая для касания, продолжайте использовать его, дождавшись некоторого остывания перед повторным подогревом. Правильно нагретый iOpener должен оставаться тёплым до 10 минут.

Достаньте iOpener из микроволновой печи, удерживая его за один из двух плоских концов, чтобы избегать горячей середины.

iOpener будет очень горячим, поэтому осторожно обращайтесь с ним. При необходимости используйте прихватку для духовки.

Если у вас нет микроволновой печи, выполните этот шаг, чтобы нагреть iOpener в кипящей воде.

Наполните кастрюлю или сковороду количеством воды, достаточным для полного погружения iOpener.

Доведите воду до кипения. Выключите нагрев.

Поместите iOpener в горячую воду на 2–3 минуты. Убедитесь, что iOpener полностью погружён в воду.

Используйте щипцы, чтобы извлечь нагретый iOpener из горячей воды.

Тщательно высушите iOpener полотенцем.

iOpener будет очень горячим, поэтому держите его только за концевые вкладки.

Ваш iOpener готов к использованию! Если нужно разогреть iOpener повторно, доведите воду до кипения, выключите нагрев и поместите iOpener в воду на 2–3 минуты.

Если стекло дисплея треснуло, закрепите осколки и предотвратите травмы, заклеив стекло перед ремонтом.

Наклейте перекрывающиеся полоски прозрачной упаковочной ленты на дисплей iPad, пока вся передняя панель не будет покрыта.

Это удержит стеклянные осколки и придаст жёсткость при поддевании и подъёме дисплея.

По возможности следуйте остальной части руководства. Однако после того как стекло повреждено, оно, вероятно, будет продолжать трескаться в процессе работы, и вам возможно придётся использовать металлический инструмент для поддевания, чтобы вынуть осколки стекла.

Наденьте защитные очки для защиты глаз и будьте осторожны, чтобы не повредить ЖК‑дисплей.

Удерживая за вкладку, поместите нагретый iOpener на сторону iPad слева от узла кнопки «Home».

Оставьте iOpener на около пяти минут, чтобы размягчить клей под стеклом.

Осторожно поместите присоску на разогретой стороне примерно посередине по высоте.

Убедитесь, что присоска полностью прилегает к экрану, чтобы получить плотное уплотнение.

Удерживая iPad одной рукой, потяните за присоску вверх, чтобы слегка отделить переднее стекло от задней крышки.

Поднимайте стекло только настолько, чтобы можно было вставить открывающий инструмент — излишнее поднятие может привести к трещинам.

Удерживая стекло поднятым присоской, вставьте остриё открывающего инструмента в зазор между стеклом и корпусом iPad.

Не вставляйте инструмент глубже чёрной рамки по краю дисплея. Слишком глубокое введение может повредить ЖК‑дисплей.

Оттяните пластиковый выступ присоски, чтобы разомкнуть вакуум и удалить присоску с блока дисплея.

Повторно нагрейте и приложите iOpener.

Будьте осторожны, чтобы не перегреть iOpener в ходе ремонта. Всегда ждите как минимум десять минут перед повторным подогревом iOpener.

Дайте ему постоять несколько минут, чтобы разогреть левый край iPad.

Вставьте второй открывающий инструмент рядом с первым и проведите им вниз по краю iPad, освобождая клей по мере продвижения.

В течение оставшейся части процедуры, если вы встречаете значительное сопротивление при проведении инструментов под стеклом, остановитесь и разогрейте участок, над которым работаете. Принуждение инструментов может привести к трещинам стекла.

Продолжайте опускать открывающий инструмент вдоль стороны дисплея, чтобы освободить клей.

Если инструмент застрял в клее, «прокатывайте» его вдоль стороны iPad, продолжая освобождать клей.

Возьмите первую вставленную лопатку и сдвиньте её вверх к верхнему углу iPad.

Если вы видите наконечник лопатки через переднее стекло, не паникуйте — просто немного вытяните лопатку. Скорее всего, всё будет в порядке, но старайтесь избегать этого, так как на передней стороне ЖК-экрана может остаться клей, который трудно оттереть.

Повторно разогрейте iOpener и поместите его на верхний край iPad, над фронтальной камерой.

Будьте осторожны, чтобы не перегреть iOpener во время ремонта. Подождите как минимум десять минут перед повторным разогревом iOpener.

Если у вас гибкий iOpener, вы можете согнуть его, чтобы одновременно нагреть верхний левый угол и верхний край.

Проведите лопатку вокруг верхнего левого угла iPad, чтобы отделить клей.

Проведите лопатку вдоль верхнего края iPad, остановившись незадолго до камеры.

На третьем изображении показано расположение фронтальной камеры и её корпуса в iPad.

Избегайте проведения лопатки по поверхности фронтальной камеры — вы можете размазать клей по объективу или повредить камеру. В следующих шагах описано, как лучше избежать нарушения целостности фронтальной камеры.

Немного вытяните лопатку и аккуратно проведите очень кончиком вдоль верхней части секции с фронтальной камерой.

Оставьте лопатку в iPad чуть дальше фронтальной камеры.

Возьмите вторую лопатку и вставьте её слева от камеры, там, где была первая лопатка. Проведите её назад к углу, чтобы полностью перерезать оставшийся клей.

Оставьте вторую лопатку на месте, чтобы клей в углу не склеился вновь при охлаждении.

Вставьте предыдущую лопатку глубже в iPad и сдвиньте её от камеры в сторону угла.

Оставьте три лопатки в углах iPad, чтобы клей передней панели не склеивался обратно.

Повторно разогрейте iOpener и поместите его на оставшуюся длинную сторону iPad — вдоль кнопок громкости и блокировки.

Проведите верхнюю правую лопатку вокруг угла, чтобы полностью освободить верхний край стекла.

Оставьте эту лопатку на месте, чтобы клей не склеился снова, и возьмите новую лопатку для следующего шага.

Вставьте новую лопатку и проведите ею к середине правого края iPad, освобождая клей по мере движения.

Продолжайте проводить лопатку вниз по правому краю iPad, освобождая клей.

Оставьте лопатки на месте и повторно разогрейте iOpener.

Помните, не перегревайте iOpener — не чаще одного раза каждые десять минут.

Положите разогретый iOpener на сторону iPad с кнопкой «Домой» и оставьте на несколько минут, чтобы смягчить клей под стеклом.

Проведите нижнюю левую лопатку к нижнему левому углу, чтобы перерезать клей в этом углу.

Оставьте лопатку в углу. Не подпрессовывайте дальше и не извлекайте лопатку из iPad.

Под нижней рамкой находится много элементов, которых следует избегать, поэтому внимательно изучите третье изображение:

Антенны

Отверстие кнопки «Домой»

Шлейф дигитайзера

Последующие шаги покажут, где нужно поддевать, чтобы избежать повреждения этих компонентов. Нагревайте и поддевайте только там, где указано.

Оставьте лопатку из предыдущего шага на месте, чтобы клей не склеивался заново.

Новой лопаткой аккуратно проведите над левой антенной, останавливаясь перед кнопкой «Домой».

Проводите лопатку только от внешнего края к центру iPad. Не возвращайте лопатку обратно к внешнему краю, так как такое движение может повредить антенну.

Если нужно провести лопатку по нижнему участку несколько раз, извлеките её и вставьте заново у внешнего края, затем проводите внутрь.

Оставьте лопатку на месте перед продолжением.

Вставьте наконечник последней медиаторной лопатки рядом с лопаткой из предыдущего шага и сдвиньте её под кнопку «Домой».

Остановитесь примерно в одном дюйме от правой стороны, чтобы не перерезать кабель дигитайзера.

Вставьте лопатку чуть глубже и продвигайте её назад в направлении кнопки «Домой».

Опять же, убедитесь, что вы сдвигаете лопатку к центру iPad только когда она полностью вставлена; иначе вы можете повредить антенну под стеклом.

Повторно нагрейте и нанесите iOpener на верхнюю рамку iPad.

Будьте очень осторожны на этом шаге. Действуйте медленно и убедитесь, что клей тёплый и мягкий, и что вы прошли по всему клею с помощью медиатора. Не стесняйтесь остановиться и повторно нагреть.

На верхней части iPad, напротив кнопки «Домой», у вас должна быть лопатка, зажатая в каждом углу. Поверните лопатки, чтобы слегка приподнять стекло, отделяя последний слой клея по всем четырём кромкам.

Если вы почувствуете значительное сопротивление, прекратите поворачивать. Оставьте лопатки на месте, повторно нагрейте и снова приложите iOpener к проблемным участкам, затем проведите медиатором по месту, где клей удерживает стекло.

Поднимайте медленно и осторожно, чтобы дальше отделить клей вдоль нижнего края.

Когда весь клей будет отделён, откройте переднее стекло как книгу и положите его на рабочую поверхность.

Если вы собираетесь повторно использовать переднюю панель при сборке, вам потребуется заменить клей для дисплея. Используйте наше руководство по нанесению клейкой ленты для дисплея, чтобы заново нанести клей и запечатать устройство.

Корпус передней камеры может приклеиться к передней панели; отогните корпус и поместите его обратно над камерой для защиты.

Подденьте корпус камеры с одного края, чтобы освободить его от клея, и снимите с передней панели.

Верните корпус передней камеры в его гнездо в задней крышке.

Удалите следующие винты Phillips #00, которые крепят ЖК-дисплей:

Три винта 3,3 мм

Один винт 4,5 мм

Если какой-либо винт ЖК закрыт лентой, отогните её пинцетом.

Не пытайтесь полностью снимать ЖК-дисплей. Он всё ещё приклеен и подключён к iPad несколькими кабелями на стороне кнопки «Домой». Поднимайте только с конца, где находится фронтальная камера.

Вставьте плоский конец лопатки между ЖК и защитной пластиной ЖК и аккуратно приподнимите.

Будьте очень осторожны, чтобы не попасть лопаткой под защитную пластину. Она должна быть между ЖК и пластиной.

Даже небольшое изгибание ЖК может необратимо повредить его, поэтому действуйте чрезвычайно осторожно при подъёме.

Вы можете попробовать альтернативные методы удаления, чтобы снизить риск трещин на ЖК при демонтаже:

Протяните тонкую нить (как зубная нить или леска) под дисплеем, начиная сверху и продвигаясь вниз

Используйте тонкую гибкую карточку или пластиковую банкноту, чтобы прорезать клей, начиная сверху.

ЖК закреплён слабым клеем, который следует ослабить прежде чем откидывать ЖК от защитной пластины.

Вставьте лопатку между ЖК и защитной пластиной и проведите её к дальнему краю iPad.

Две широкие полосы ленты соединяют ЖК с динамиками.

Держите ЖК одной рукой, а заднюю часть iPad — другой.

Не пытайтесь полностью снимать ЖК с iPad.

Осторожно оттяните ЖК от динамиков, чтобы отделить ленту, следя за тем, чтобы не потянуть за кабель дигитайзера.

Не пытайтесь полностью снимать ЖК. Он всё ещё подключён к iPad несколькими кабелями на стороне кнопки «Домой». Поднимайте только с конца, где находится фронтальная камера.

Переверните ЖК iPad как страницу книги, приподнимая у камеры и поворачивая через конец с кнопкой «Домой» задней крышки.

Будьте осторожны и следите за кабелями ЖК при переворачивании дисплея.

Положите ЖК на переднее стекло, чтобы получить доступ к кабелям дисплея.

Подденьте плоским концом лопатки между ЖК и клейкими вкладками, чтобы освободить дисплей.

Нажмите аккуратно между каждой из двух клейких вкладок; будьте осторожны, чтобы не повредить близлежащие кабели.

Удалите семь винтов Phillips #00 длиной 1,8 мм с защитной пластины ЖК.

Используйте плоский конец лопатки, чтобы поддеть защитную пластину ЖК и вынуть её из iPad.

Снимите защитную пластину ЖК.

Удалите следующие винты Phillips #00 с крепления кабеля дисплея:

Один винт 2,8 мм

Три винта 1,4 мм

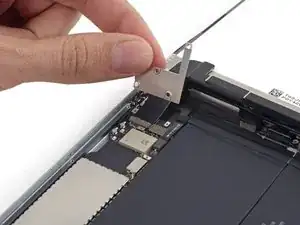

Снимите кронштейн кабеля дисплея с iPad.

Используйте наконечник медиатора, чтобы приподнять кабель кнопки «Домой» из его разъёма на плате.

Отогните ленточный кабель кнопки «Домой» в сторону.

Используйте наконечник медиатора, чтобы аккуратно приподнять разъём аккумулятора от его гнезда на плате.

Будьте очень осторожны и поднимайте только сам разъём аккумулятора, а не контакт гнезда. Если поддеть гнездо на плате, вы можете полностью повредить разъём.

Используйте наконечник медиатора, чтобы приподнять разъём ЖК-экрана от его гнезда на плате.

Не поддевайте рядом стоящую крупную микросхему — вы можете её повредить. Аккуратно подденьте сбоку разъёма, как показано.

Поднимите и снимите ЖК-экран с iPad Mini 3.

Используйте наконечник медиатора, чтобы поднять разъём кабеля цифроанализатора прямо вверх из его гнезда.

Просуньте плоский конец медиатора под сторону платы цифроанализатора у аккумулятора, чтобы начать отделение её от задней крышки.

Поднимите плату цифроанализатора, чтобы освободить остатки клея.

Поднимите и снимите переднюю панель с iPad.

С помощью пинцета снимите любую ленту, закрывающую зажимы кабеля фронтальной камеры.

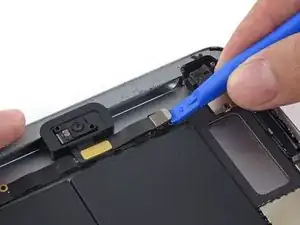

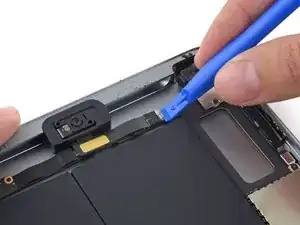

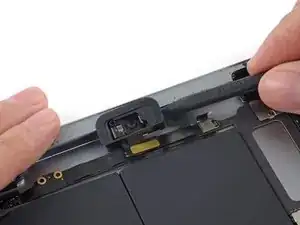

Используйте пластиковый инструмент для раскрытия, чтобы отогнуть защёлки кабеля фронтальной камеры наружу, в сторону от кабеля, освобождая разъём кабеля.

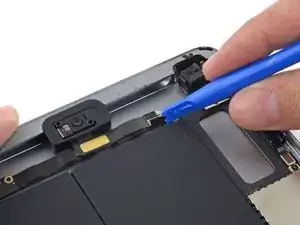

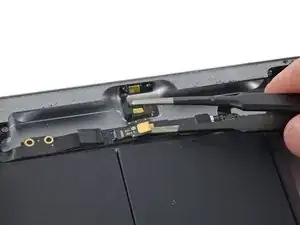

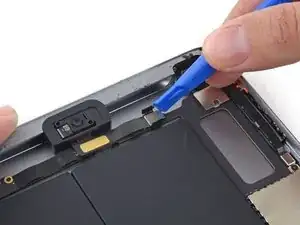

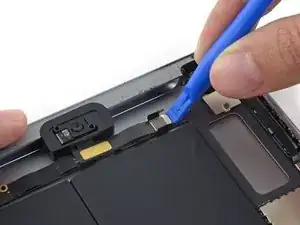

Используйте пластиковый инструмент для раскрытия, чтобы поднять разъём кабеля фронтальной камеры прямо вверх из его гнезда на плате.

Убедитесь, что вы поддеваете только разъём, а не само гнездо.

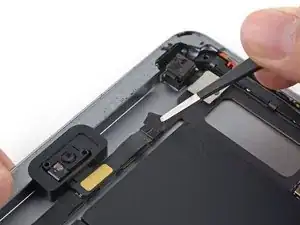

Используйте наконечник медиатора, чтобы поддеть корпус фронтальной камеры и вынуть его из корпуса.

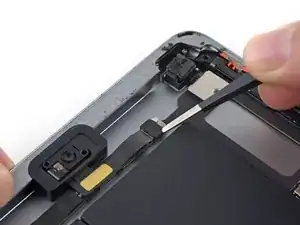

Просуньте медиатор под фронтальную камеру, чтобы отделить её от клея, крепящего к задней крышке.

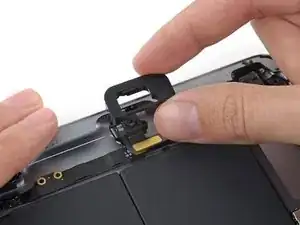

Снимите фронтальную камеру с iPad.

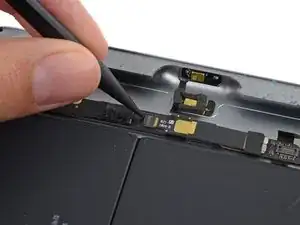

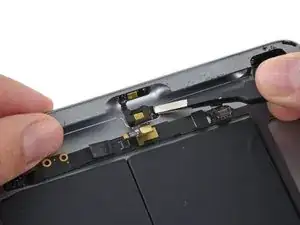

С помощью пинцета отогните любую ленту, покрывающую разъём кабеля двух микрофонов.

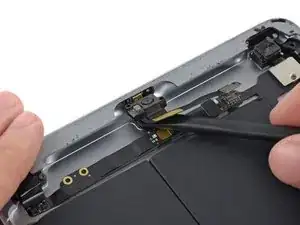

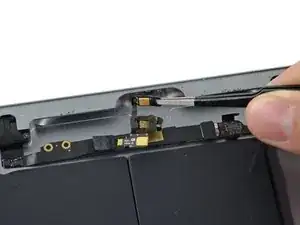

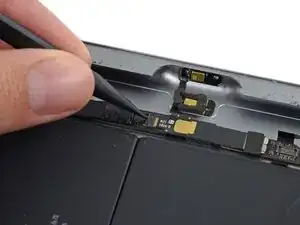

Используйте наконечник медиатора, чтобы перевернуть фиксирующую защёлку ZIF-разъёма кабеля микрофона.

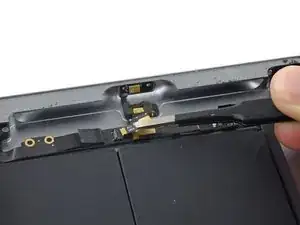

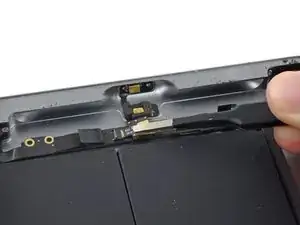

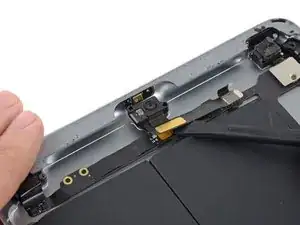

Просуньте один конец пинцета под кабель микрофона и вытяните его из гнезда.

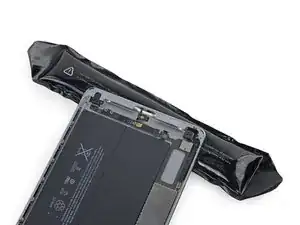

Нагрейте iOpener и положите на него iPad, чтобы разогреть клей микрофона.

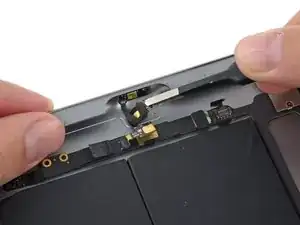

С помощью пинцета аккуратно отогните обе части двухмикрофонного блока.

Снимите микрофон с iPad.
