Замена кабеля управления кнопками iPad 7

Разогрейте iOpener и приложите его к левой кромке устройства на две минуты.

Пока клей размягчается, обратите внимание на следующие области, чувствительные к поддеванию:

Фронтальная камера

Антенны

Кабели дисплея

Следующие три шага демонстрируют Anti‑Clamp — инструмент, разработанный нами, чтобы упростить процедуру открытия. Если вы не используете Anti‑Clamp, пропустите три шага вниз для альтернативного метода.

Полные инструкции по использованию Anti‑Clamp см. в этом руководстве.

Потяните синий рычаг назад, чтобы разблокировать рычаги Anti‑Clamp.

Поставьте под iPad предмет так, чтобы он лежал ровно между присосками.

Расположите присоски примерно в середине левой кромки — одну сверху, одну снизу.

Держите нижнюю часть Anti‑Clamp неподвижно и сильно нажмите на верхнюю присоску, чтобы создать вакуум.

Если поверхность iPad слишком скользкая и Anti‑Clamp не держится, используйте ленту, чтобы придать поверхности сцепление.

Потяните синий рычаг вперёд, чтобы зафиксировать рычаги.

Поверните рукоять по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начинают смещаться, немного ослабьте присоски и выровняйте рычаги.

Подождите одну минуту, чтобы клей успел ослабнуть и образовался зазор для открытия.

Если экран недостаточно нагревается, можно использовать фен, чтобы нагреть по левой кромке iPad.

Полные инструкции по использованию фена см. в этом руководстве.

Вставьте медиатор для открытия под дигитайзер, когда Anti‑Clamp создаст достаточно большой зазор.

Если Anti‑Clamp не создаёт достаточного зазора, нагрейте область сильнее и поверните рукоять по часовой стрелке ещё на пол-оборота.

Не крутите более чем на пол-оборота за раз и ждите одну минуту между поворотами. Дайте Anti‑Clamp и времени выполнять работу.

Пропустите следующий шаг.

Если дисплей сильно разбит, покрытие его слоем прозрачной упаковочной ленты может позволить присоске сцепиться. Альтернативно можно использовать очень прочную ленту вместо присоски. Если ничего не помогает, присоску можно приклеить суперклеем к разбитому экрану.

Когда экран станет тёплым на ощупь, прикрепите присоску к левой кромке экрана как можно ближе к краю.

Поднимите экран с помощью присоски, чтобы создать небольшой зазор между дигитайзером и рамкой.

Вставьте медиатор для открытия в зазор между дигитайзером и рамкой.

Вставьте второй медиатор в созданный вами зазор.

Сдвиньте медиатор в направлении нижнего‑левого угла устройства, чтобы отделить клей.

Оставьте медиатор в нижнем‑левом углу, чтобы клей не снова схватился.

Не переживайте, если вы видите медиатор через дигитайзер — просто вытяните медиатор. ЖК‑панель не должна пострадать, но вы рискуете оставить трудноудаляемый клей.

Если медиатор застрял в клее, «прокатите» его вдоль боковой стороны iPad, чтобы продолжить отделение клея.

Сдвиньте первый медиатор в направлении верхнего‑левого угла устройства, чтобы отделить клей.

Оставьте медиатор в верхнем‑левом углу, чтобы клей не снова схватился.

Разогрейте iOpener и приложите его к верхней кромке устройства на две минуты.

Поверните медиатор вокруг верхнего‑левого угла устройства, чтобы отделить клей.

Проведите монтажную лопатку вдоль верхнего края устройства, остановившись непосредственно перед фронтальной камерой.

Не проводите лопатку по поверхности фронтальной камеры — вы можете повредить объектив. В следующих шагах показано, как этого избежать.

Вытащите лопатку так, чтобы между оцифровщиком и рамкой остался только кончик.

Проведите лопатку над фронтальной камерой, чтобы разъединить клей.

Оставьте лопатку рядом с правой стороной фронтальной камеры перед тем, как продолжить.

Вставьте лопатку снова и сдвиньте её к верхнему правому углу устройства, чтобы полностью отделить верхний клей.

Оставьте лопатку в верхнем правом углу, чтобы клей не сомкнулся снова.

Разогрейте нагреватель iOpener и приложите его к правому краю устройства на две минуты.

Поверните лопатку вокруг верхнего правого угла устройства, чтобы отделить клей.

Вставьте новую монтажную лопатку и сдвиньте её к середине правого края iPad.

Кабели дисплея расположены примерно на половине расстояния от нижнего края iPad. Остановитесь, когда останется три дюйма до нижнего края iPad.

Разогрейте нагреватель iOpener и приложите его к нижнему краю устройства на две минуты.

Сдвиньте монтажную лопатку внизу слева к нижнему левому углу, чтобы отделить клей.

Не поворачивайте лопатку полностью вокруг угла — вы можете повредить антенну.

Оставьте лопатку в нижнем левом углу перед переходом к следующему шагу.

Вставьте новую монтажную лопатку в образованную щель на нижнем крае iPad.

Проведите лопатку над антенной, останавливаясь непосредственно перед кнопкой «Домой».

Сдвигайте лопатку только в направлении к кнопке «Домой», а не в противоположную сторону — иначе можно повредить антенну.

Если нужно снова провести лопатку по этому участку, выньте её и вставьте снова в нижнем левом углу.

Оставьте лопатку слева от кнопки «Домой» перед продолжением.

Вставьте монтажную лопатку в щель, которую вы только что образовали.

Проведите лопатку под кнопкой «Домой» и к нижнему правому углу, следя за тем, чтобы только кончик находился между оцифровщиком и рамкой.

Вставляйте лопатку не более чем на 1 мм, чтобы не повредить правую антенну.

Вставьте лопатку снова и сдвиньте её в направлении кнопки «Домой», чтобы полностью отделить нижний клей.

Сдвигайте лопатку только в направлении к кнопке «Домой», а не в противоположную сторону — иначе можно повредить антенну.

Если нужно снова провести лопатку по этому участку, выньте её и вставьте снова в нижнем правом углу.

Оставьте лопатку справа от кнопки «Домой» перед продолжением.

Разогрейте нагреватель iOpener и приложите его к правому краю устройства на две минуты.

Будьте очень осторожны на этом шаге. Не спешите, убедитесь, что клей горячий и мягкий, и что вы полностью отделили весь клей с помощью лопатки. Не стесняйтесь остановиться и повторно разогреть.

Скрутите две монтажные лопатки в левых углах iPad, чтобы слегка приподнять оцифровщик, окончательно отделяя последний клей.

Если вы ощущаете значительное сопротивление, повторно разогрейте края и обработайте их лопаткой.

Приподнимите левый край оцифровщика вверх, чтобы дополнительно отделить клей вдоль правого края iPad.

Поддерживая оцифровщик, вставьте монтажную лопатку между двумя кабелями дисплея, чтобы отделить последний клей.

Когда весь клей будет отделён, откройте оцифровщик как книгу и расположите его параллельно iPad.

При сборке очистите оставшийся клей с рамки — и с оцифровщика, если вы собираетесь использовать его снова — с помощью изопропилового спирта. Замените клей нашими клейкими лентами или предварительно вырезанными клейкими карточками.

Будьте внимательны к кабелям дисплея при сборке. Убедитесь, что они правильно сложены под ЖК-экраном, чтобы избежать повреждений.

Используйте крестовую отвертку, чтобы выкрутить четыре винта длиной 4,3 мм, фиксирующие ЖК-дисплей в рамке.

Снимите любую ленту, закрывающую винты ЖК-дисплея.

В ходе ремонта отслеживайте каждый винт и возвращайте его точно на то место, откуда он был вынут, чтобы избежать повреждения устройства.

Не пытайтесь полностью снять ЖК-дисплей на этом этапе — он всё ещё подключён несколькими кабелями у кнопки «Домой».

Поднимайте ЖК-дисплей только с конца, где расположена фронтальная камера.

Используйте плоский конец лопатки, чтобы поддеть ЖК-дисплей в выемке чуть достаточно, чтобы взять его пальцами.

Переверните ЖК-дисплей iPad, как страницу в книге: приподнимите у камеры и переложите через конец задней крышки с кнопкой «Домой».

Положите ЖК-дисплей на чистую мягкую безворсовую поверхность лицевой стороной вниз, чтобы получить доступ к кабелям дисплея.

Используйте крестовую отвертку, чтобы выкрутить один винт длиной 2,3 мм, фиксирующий разъём аккумулятора на плате.

На этих фотографиях показан разъём аккумулятора под логической платой. Используйте их как эталон при безопасном отключении аккумулятора.

Обратите внимание, что на логической плате у разъёма аккумулятора есть консольные пружины, которые прижимают контакты аккумулятора. Поскольку и плата, и аккумулятор приклеены, потребуется подложить тонкий гибкий предмет между контактами, чтобы отключить аккумулятор.

Будьте осторожны при изоляции аккумулятора с помощью блокировщика. Контакты аккумулятора легко согнуть или сломать, что приведёт к необратимому повреждению.

Убедитесь, что логотип iFixit на блокировщике аккумулятора расположен вверх.

Засуньте блокировщик аккумулятора под разъём аккумулятора на логической плате под углом примерно 35 градусов.

Не засовывайте блокировщик под разъём с чрезмерной силой. Если трудно подвести блокировщик под плату, можно попробовать использовать игральную карту для отключения аккумулятора.

Блокировщик аккумулятора или игральная карта должны скользить под платой без препятствий. После вставки он должен располагаться примерно под углом 15 градусов.

Оставьте блокировщик аккумулятора на месте во время работы.

Используйте крестовую отвертку, чтобы выкрутить три винта длиной 1,4 мм, фиксирующие скобу кабеля дисплея.

Снимите скобу кабеля дисплея.

Используйте плоский конец лопатки, чтобы отсоединить кабель ЖК-дисплея, поднимая пресс-разъём строго вверх.

Для повторного подключения пресс-разъёмов такого типа аккуратно совместите и нажмите на одну сторону до щелчка, затем повторите для другой стороны. Не нажимайте посередине. При неправильном совмещении контакты могут согнуться и получить постоянное повреждение.

Полностью снимите ЖК-дисплей и положите его лицевой стороной вниз на чистую мягкую безворсовую поверхность.

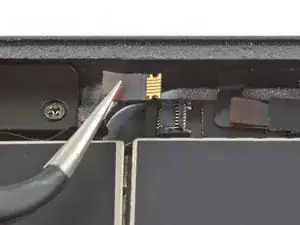

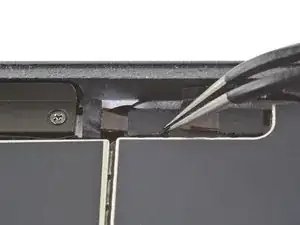

Используйте пинцет, чтобы оторвать ленту, закрывающую ZIF-разъём кабеля кнопки «Домой».

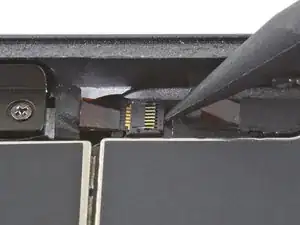

Используйте кончик лопатки, инструмент для вскрытия или ноготь, чтобы перевернуть маленькую шарнирную фиксирующую планку на ZIF-разъёме кабеля кнопки «Домой».

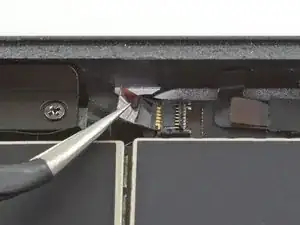

Используйте пинцет, чтобы аккуратно вытянуть ленту кабеля кнопки «Домой» прямо из ZIF-разъёма.

Используйте плоский конец лопатки, чтобы отсоединить два кабеля дигитайзера, поднимая пресс-разъёмы строго вверх.

Чтобы не повредить iPad, подденьте только сами разъёмы, а не гнездо на логической плате.

Используйте плоский конец лопатки, чтобы поддеть виброизолятор под считывателем SIM-карты.

Осторожно, не проколите и не порвите ленту кабеля кнопки «Домой».

Снимите виброизолятор.

Используйте пинцет, чтобы отлепить ленту кабеля кнопки «Домой» от задней крышки.

Лента зафиксирована небольшим количеством клея.

Снимите переднюю панель в сборе.

Используйте лопатку для вскрытия, чтобы отрезать оставшийся клей, который может по-прежнему соединять переднюю панель с рамой.

Если после установки нового дисплея возникают проблемы с «фантомным» или «призрачным» вводом касанием, это можно устранить, добавив слой очень тонкой изоляционной ленты, например каптоновой (полиимидной) ленты, в выделенных местах на тыльной стороне панели. Заменяемые дигитайзеры iFixit поставляются с надлежащей изоляцией и, как правило, не требуют добавления какой-либо ленты.

Без надлежащей изоляции эти участки дигитайзера могут замыкать на другие компоненты, вызывая сбой работы сенсора.

Изоляция не видна невооружённым глазом и отличается от поролоновых пылевых уплотнительных полос, встречающихся в многих iPad.

При сборке, перед установкой экрана, удалите оставшийся клей с iPad и очистите склеиваемые поверхности изопропиловым спиртом высокой концентрации (90% и выше) и безворсовой тканью. Это подготовит iPad для новой клеевой ленты и обеспечит надёжное сцепление.

Проверьте функции iPad и установите заранее вырезанные клеевые полосы на тыльную сторону дисплея, руководствуясь нашим руководством по нанесению клея для дисплея, прежде чем окончательно закрыть устройство.

Осторожно отлепите буферную ленту ЖК-дисплея от кронштейна верхнего компонента.

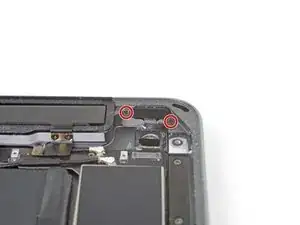

Отверткой Phillips отверните пять винтов, фиксирующих кронштейн верхнего компонента.

Три винта длиной 1,4 мм

Два винта длиной 1,9 мм

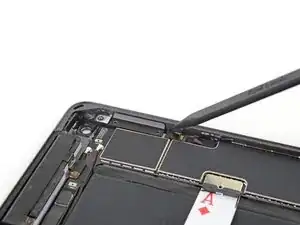

Используйте заострённый конец лопатки, чтобы приподнять кронштейн верхнего компонента до тех пор, пока вы не сможете захватить его пальцами.

Снимите кронштейн верхнего компонента.

Возможно, потребуется отлепить кронштейн от ленты, закрепляющей его на плате.

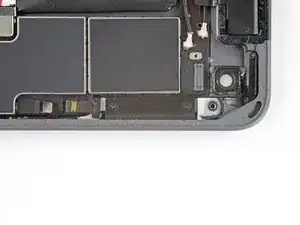

Используйте плоский конец лопатки, чтобы отключить заднюю камеру, поднимая защёлку разъёма непосредственно вверх.

Нагрейте iOpener и приложите его к задней камере на тридцать секунд.

Используйте инструмент для вскрытия, чтобы поддеть заднюю камеру и вынуть её из задней крышки.

Снимите заднюю камеру.

Отлепите любую ленту, закрывающую ZIF-разъём кабеля управления кнопками.

Используйте кончик лопатки, инструмент для вскрытия или ноготь, чтобы откинуть вверх маленькую шарнирную защёлку на ZIF-разъёме кабеля управления кнопками.

Используйте пинцет, чтобы осторожно вытащить кабель управления кнопками прямо из ZIF-разъёма.

Отверткой Phillips отверните два винта длиной 2,3 мм, фиксирующих кронштейн кнопки регулировки громкости к задней крышке.

Отверткой Phillips отверните два винта длиной 2,3 мм, фиксирующих кронштейн кнопки блокировки.

Вставьте заострённый конец лопатки между задней крышкой и нижней частью кронштейна кнопки громкости, чтобы поддеть его.

Снимите кронштейн кнопки громкости.

Используйте плоский конец лопатки, чтобы выдавить кнопки громкости из их пазов в задней крышке.

Вставьте лопатку между кабелем управления кнопками и задней крышкой.

Поднимите лопатку в сторону кнопки блокировки, чтобы перерезать клей, фиксирующий кабель управления кнопками к задней крышке.

Снимите кабель управления кнопками.

Кнопка блокировки станет свободной после снятия кабеля управления кнопками.

При сборке не забудьте вернуть кнопку блокировки на её место в пазу.

Нагрейте iOpener и приложите его к кабелю управления кнопками на тридцать секунд.

С помощью пинцета захватите верхнюю кнопку громкости.

Вставьте лопатку между кабелем управления громкостью и верхней кнопкой громкости.

Отделите кабель управления громкостью от верхней кнопки громкости.

Повторите ту же процедуру, чтобы отклеить кабель управления громкостью от нижней кнопки громкости.

Сожмите скобу крепления кнопки блокировки пинцетом.

Вставьте лопатку или медиатор для вскрытия между скобой крепления кнопки блокировки и кабелем управления кнопками.

Отклейте кабель управления кнопками вверх и снимите его с штырей на скобе крепления кнопки блокировки.

При сборке нанесите клейкую ленту Tesa, чтобы повторно прикрепить кнопки громкости и скобу кнопки блокировки к кабелю управления кнопками.

Остался только кабель управления кнопками.
