Замена задней камеры Microsoft Surface Pro 4

Если стекло экрана треснуло, чтобы ограничить дальнейшее разрушение и предотвратить травмы при ремонте, заклейте стекло лентой.

Наклейте перекрывающиеся полосы прозрачной упаковочной ленты на экран Surface, пока вся лицевая часть не будет покрыта.

Это удержит осколки стекла и обеспечит структурную целостность при поддевании и поднятии экрана.

Старайтесь следовать остальной части руководства как описано. Однако, если стекло уже повреждено, оно, вероятно, будет продолжать трескаться в ходе работы, и вам может понадобиться металлический инструмент для поддевания, чтобы вынуть осколки.

Надевайте защитные очки для защиты глаз и будьте осторожны, чтобы не повредить ЖК-дисплей.

Нагрейте iOpener и приложите его к правому краю экрана Surface на две минуты.

Возможно, потребуется несколько раз разогреть и снова приложить iOpener, чтобы планшет стал достаточно тёплым. Следуйте инструкциям iOpener, чтобы избежать перегрева.

Также можно использовать фен, тепловую пушку или тёплую плиту для нагрева Surface.

Будьте осторожны, чтобы не перегреть Surface — экран и внутренний аккумулятор чувствительны к теплу.

Не используйте тёплую плиту, если экран заклеен лентой.

Обратите внимание на расположение клея экрана перед продолжением:

В этих зонах находится только клей, и их безопасно разрезать.

Плата дисплея и гибкие кабели расположены близко к краю. Режьте осторожно и не вставляйте медиатор глубже 1/8 дюйма (3 мм).

Хрупкие антенные кабели лежат под этой частью экрана. Тщательно следуйте процедуре в шаге 13, чтобы не повредить их. Здесь же клей самый толстый.

Вставьте медиатор в вырез для верхнего правого динамика на экране и сдвиньте его между стеклом и решёткой динамика.

Не вставляйте медиатор глубже 0.45 дюйма (12 мм). Слишком глубокое введение медиатора может повредить ЖК-дисплей.

Поверните медиатор в сторону нижней части Surface, чтобы сдвинуть его под нижний край выреза для динамика.

Проведите медиатор вниз по правому краю Surface, чтобы разрезать клей под экраном.

В течение оставшейся процедуры, если вы почувствуете существенное сопротивление при проведении медиатором, остановитесь и заново нагрейте разрезаемый участок. Слишком большое давление медиатором может расколоть стекло.

Оставьте этот медиатор в правом краю, чтобы клей не склеился снова.

Снова разогрейте iOpener и приложите его к нижнему краю экрана Surface на две минуты.

Также можно использовать фен, тепловую пушку или тёплую плиту для нагрева Surface.

Будьте осторожны, чтобы не перегреть Surface — экран и внутренний аккумулятор чувствительны к теплу.

Не используйте тёплую плиту, если экран заклеен лентой.

Вставьте новый медиатор в нижний правый угол и проведите его вокруг угла в направлении нижнего края.

Не вставляйте медиатор глубже 0.25 дюйма (6 мм) вокруг нижнего правого угла. Слишком глубокое введение медиатора может повредить ЖК-дисплей.

Проведите медиатор вдоль нижнего края Surface, чтобы разрезать клей экрана.

Не вставляйте медиатор глубже 0.45 дюйма (12 мм) вдоль нижнего края.

Оставьте этот медиатор в нижнем крае, чтобы клей не склеился снова.

Снова разогрейте iOpener и приложите его к левому краю экрана Surface на две минуты.

Возможно, потребуется несколько раз разогреть и снова приложить iOpener, чтобы планшет стал достаточно тёплым. Следуйте инструкциям iOpener, чтобы избежать перегрева.

Также можно использовать фен, тепловую пушку или тёплую плиту для нагрева Surface.

Будьте осторожны, чтобы не перегреть Surface — экран и внутренний аккумулятор чувствительны к теплу.

Не используйте тёплую плиту, если экран заклеен лентой.

Вставьте новый медиатор в нижний левый угол и проведите его вокруг угла в направлении левого края.

Будьте осторожны при прорезании под нижними 2.5 дюймами (65 мм) левого края. Не вставляйте медиатор более чем на 1/8 дюйма (3 мм) в этой области. Кабели дисплея находятся рядом с этой частью короба и легко повреждаются.

После прохождения области кабелей дисплея вы снова можете вставлять медиатор на 0.45 дюйма (12 мм).

Проведите медиатор вдоль левого края Surface, чтобы разрезать клей экрана.

Оставьте этот медиатор в левом крае, чтобы клей не склеился снова.

Разогрейте iOpener и приложите его к верхней кромке экрана Surface на две минуты.

Клей наиболее толстый вдоль этой кромки, и вам, возможно, придется несколько раз разогревать и прикладывать iOpener, чтобы планшет достаточно нагрелся. Следуйте инструкциям iOpener, чтобы избежать перегрева.

Вы также можете использовать фен, тепловую пушку или горячую плиту для нагрева Surface.

Будьте осторожны, чтобы не перегреть Surface — экран и встроенный аккумулятор чувствительны к повреждению от тепла.

Не используйте горячую плиту, если экран был заклеен лентой.

Округлите левый угол монтажной лопаткой и проведите ею вдоль верхней кромки Surface. Остановитесь, когда лопатка будет на расстоянии 2,75 дюйма (70 мм) от левого края.

Следующие 6 дюймов (15 см) верхней кромки корпуса перекрыты левой и правой антеннами, которые расположены между корпусом и рамкой экрана. Тщательно следуйте последующим шагам, чтобы не повредить антенны.

Под верхней кромкой экрана лежат хрупкие кабели антенн. Тщательно следуйте процедуре, чтобы не повредить их.

Вставьте кончик лопатки под экран в том месте, где вы только что прекратили резать. Не вставляйте лопатка глубже края рамки.

Осторожно раскатывайте лопатку вправо, прижимая длинный край лопатки к клею под рамкой экрана, разрезая клей по мере продвижения. Не ведите лопатку вдоль внешней кромки Surface.

Повторяйте это движение: вставляйте кончик лопатки в место, где вы только что прорезали, и раскатывайте вправо вдоль всей верхней кромки Surface, пока лопатка не окажется в 2,5 дюймах (64 мм) от правого края Surface.

Как только вы перережете клей над антеннами (8,5 дюймов, или 22 см, от левого края), проведите лопаткой оставшийся путь вдоль верхней кромки Surface и округлите верхний правый угол, чтобы перерезать оставшийся клей.

Очень медленно приподнимите сборку экрана от корпуса Surface. Если почувствуете сопротивление, остановитесь и проверьте, что весь клей отделён.

Ещё не снимайте экран. Он всё ещё соединён с материнской платой двумя кабелями.

Используйте монтажную лопатку, чтобы перерезать оставшийся клей.

Поднимите верхнюю часть сборки экрана от корпуса, одновременно подвигая нижнюю часть экрана ближе к разъёмам дисплея на материнской плате.

Осторожно положите экран на корпус разъёмами вверх. Следите, чтобы не заломать кабели дисплея.

Используйте этот способ для снятия любых экранов EMI, необходимых при вашем ремонте:

Используйте один кончик пары изогнутых пинцетов, чтобы поддеть экран EMI в щелях между «зубьями».

Повторяйте эту процедуру в разных точках по периметру экрана, пока он не освободится.

Старайтесь не деформировать экраны слишком сильно — вам потребуется установить их обратно при сборке.

Для повторной установки исправьте деформации по мере возможности, убедитесь, что «зубья» выровнены с кромкой материнской платы, и прижмите по всему периметру экрана EMI.

Убедитесь, что все «зубья» плотно прилегают к металлической кромке и не загнуты под экран EMI.

Убедитесь, что «зубья» также контактируют с золотыми проводящими полосками на верхней части ленточных кабелей.

С помощью пинцета снимите два экрана EMI, закрывающие разъёмы кабелей дисплея.

Подденьте плоским концом монтажной лопатки каждый кабель дисплея, чтобы отключить его от материнской платы.

Снимите экран с Surface.

При сборке остановитесь здесь и выполните это руководство, чтобы заменить клей для экрана.

Используйте отвёртку Torx T5, чтобы выкрутить четыре винта длиной 4,5 мм, крепящие кронштейн крепления антенны.

Осторожно снимите кронштейн крепления антенны.

Будьте осторожны, чтобы не зацепить кабели. Не выталкивайте кронштейн силой, если он застрял.

Вставьте один наконечник пары остроконечных пинцетов в щель в углу экрана EMI, закрывающего радиатор.

Используйте пинцеты, чтобы приподнять экран EMI от материнской платы настолько, насколько сможете, не сгибая его. Пока не снимайте его.

Следите, чтобы не проколоть аккумулятор пинцетами при работе с этим экраном.

Повторите предыдущий шаг в нескольких местах по периметру экранирующей пластины (EMI), закрывающей радиатор.

Снимите защитную крышку процессора.

Используйте отвертку Torx T3, чтобы выкрутить два винта, крепящих радиатор:

Один винт 2.4 мм вдоль верхней части прямоугольной пластины, закрывающей аккумулятор.

Убедитесь, что вы не потеряли эту скобу, поскольку она может отделиться от радиатора.

Один винт 2.2 мм вдоль нижней части прямоугольной пластины, закрывающей аккумулятор

Радиатор прочно приклеен к вентилятору.

Используйте крестовую отвертку, чтобы выкрутить три винта 2.4 мм, крепящие вентилятор.

Используйте отвертку Torx T5, чтобы выкрутить последний винт 4.4 мм, фиксирующий крышку вентилятора.

Используйте отвертку Torx T5, чтобы выкрутить винты радиатора вокруг процессора по следующей схеме, поворачивая каждый винт по чуть-чуть за один проход, пока они не ослабнут.

Винт 1

Винт 2

Винт 3

Винт 4

При сборке используйте тот же метод для установки этих винтов, затягивая по одному обороту за раз, пока каждый винт не будет надежно зафиксирован.

Используйте плоский конец медиатора, чтобы аккуратно поддеть радиатор строго вверх и снять его с процессора.

Будьте осторожны, чтобы не помять и не согнуть тепловые трубки радиатора при снятии.

Вставьте заостренный конец медиатора в отверстие для винта в кожухе вентилятора и поднимите вверх, чтобы отделить его от вентилятора.

Кожух вентилятора удерживается легким клеевым слоем.

Будьте осторожны, чтобы не помять и не согнуть тепловые трубки радиатора при снятии.

Аккуратно снимите радиатор.

При сборке убедитесь, что вы правильно очистили радиатор и процессор и нанесли новый термопасту.

Вставьте одно острие пары заостренных пинцетов в зазор в углу экранирующей пластины (EMI), закрывающей разъемы камеры.

Используйте пинцет, чтобы отогнуть экранирующую пластину от материнской платы настолько, насколько это возможно, не сгибая её.

Постарайтесь не деформировать пластину слишком сильно — её нужно будет установить обратно при сборке.

Снимите экранирующую пластину.

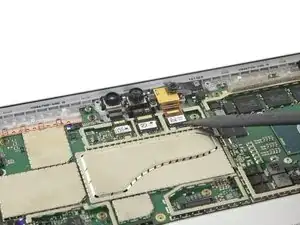

Используйте заостренный конец медиатора, чтобы отключить заднюю камеру от материнской платы.

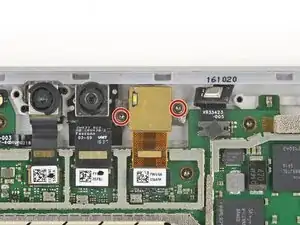

Используйте отвертку Torx T3, чтобы выкрутить два винта 2.2 мм, крепящие заднюю камеру.

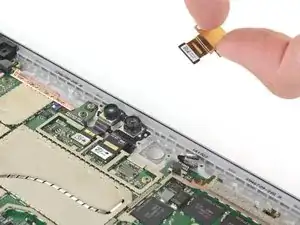

Снимите заднюю камеру.
