Замена док-коннектора iPad 2 Wi‑Fi EMC 2415

Рекомендуем очистить микроволновую печь перед началом, так как грязь на дне может прилипнуть к iOpener.

Поместите iOpener в центр микроволновки.

Для микроволновых печей с вращающейся тарелкой: убедитесь, что тарелка свободно вращается. Если iOpener застрянет, он может перегреться и загореться.

Нагрейте iOpener в течение тридцати секунд.

В зависимости от мощности вашей микроволновки может потребоваться больше или меньше времени. iOpener достаточно нагрет, когда до прикосновения он едва‑едва слишком горячий.

В течение всего ремонта, по мере остывания iOpener, разогревайте его в микроволновке дополнительно по тридцать секунд за раз.

Не перегревайте iOpener во время ремонта. Перегрев может привести к разрыву iOpener. Не пытайтесь нагревать выше 100˚C (212˚F).

Никогда не прикасайтесь к iOpener, если он кажется вздутым.

Если iOpener в центре всё ещё слишком горячий для прикосновения, продолжайте использовать его, ожидая дополнительного охлаждения перед повторным нагревом. Правильно нагретый iOpener остаётся тёплым до 10 минут.

Достаньте iOpener из микроволновки, держась за один из двух плоских концов, чтобы избежать горячего центра.

iOpener будет очень горячим, поэтому будьте осторожны при обращении с ним. При необходимости используйте прихватку для духовки.

Если у вас нет микроволновки, выполните этот шаг, чтобы нагреть iOpener в кипящей воде.

Наполните кастрюлю или сковороду водой так, чтобы iOpener можно было полностью погрузить.

Доведите воду до кипения. Выключите плиту.

Погрузите iOpener в горячую воду на 2–3 минуты. Убедитесь, что iOpener полностью покрыт водой.

Используйте щипцы, чтобы извлечь нагретый iOpener из горячей воды.

Тщательно высушите iOpener полотенцем.

iOpener будет очень горячим, поэтому держите его только за торцевые язычки.

Ваш iOpener готов к использованию! Если нужно повторно нагреть iOpener, доведите воду до кипения, выключите плиту и поместите iOpener в воду на 2–3 минуты.

Если стекло дисплея треснуло, предотвратите дальнейшее разрушение и травмы, заклеив стекло.

Наклейте перекрывающиеся полоски прозрачной упаковочной ленты на дисплей iPad, пока вся лицевая часть не будет покрыта.

Это удержит осколки стекла и придаст структуру при поддевании и подъёме дисплея.

Старайтесь выполнять остальные шаги руководства как описано. Однако после того как стекло разбито, оно, вероятно, будет продолжать трещать в процессе работы, и возможно потребуется использовать металлический рычаг для удаления стекла.

Наденьте защитные очки, чтобы защитить глаза, и будьте осторожны, чтобы не повредить экран LCD.

Поскольку в процессе вы можете работать с битым стеклом, мы настоятельно рекомендуем надевать защитные очки, чтобы избежать попадания осколков в глаза.

Положите iOpener плоско вдоль правого края iPad, разглаживая его для плотного соприкосновения поверхности iPad с iOpener.

Оставьте пакет на iPad примерно на 90 секунд перед попыткой открыть переднюю панель.

В верхнем правом углу iPad имеется небольшой разрыв в клеевом кольце прибл. 2,0 дюйма (~5 см) от верхней части iPad. Эту слабость вы собираетесь использовать.

Выравнивайте инструмент по переключателю беззвучного режима. Вставьте кончик пластиковой монтажной лопатки в щель между передним стеклом и пластиковой рамкой. Вставьте лишь сам кончик лопатки, ровно настолько, чтобы расширить трещину.

Может потребоваться сила, чтобы просунуть заострённый кончик лопатки между стеклом и пластиком. Работайте терпеливо и осторожно, покачивая пластиковой лопаткой взад‑вперёд по мере необходимости.

Убедитесь, что инструмент расположен в правильном месте — между пластиковой рамкой дисплея и передним стеклом.

Держите кончик пластиковой лопатки зажатым между передним стеклом и пластиковой рамкой, вставьте пластиковую прокладку в щель прямо рядом с лопаткой.

Удалите пластиковую лопатку из iPad и продвиньте пластиковой прокладкой глубже под переднее стекло на глубину ~0,5 дюйма.

Пока вы работаете над ослаблением клея на правой стороне iPad, разогрейте iOpener и снова приложите его к нижнему краю iPad.

Пока нижний край нагревается iOpener, начните освобождать клей с правого края iPad.

Проведите пластиковой прокладкой вниз вдоль края iPad, освобождая клей по ходу движения.

Клей очень прочный, может потребоваться значительная сила. Работайте осторожно.

Если вы видите кончик прокладки под передним стеклом, вытяните прокладку немного наружу. Использование прокладки на такой глубине не повредит ничего, но может оставить клей на LCD.

Возможно, потребуется снова переместить нагретый iOpener на правый край iPad по мере ослабления клея. Это зависит от того, как долго iPad успел остыть во время работы.

Если захватывающая медиаторная лопатка застревает в клее, «прокатывайте» лопатку вдоль боковой части iPad, продолжая ослаблять клей.

Перед тем как вынуть первую медиаторную лопатку из нижнего угла iPad, вставьте вторую лопатку под правый край стекла, чтобы клей снова не склеился.

Повторно нагрейте iOpener и переместите его на верхний край iPad.

Следующие шаги требуют крайней осторожности.

Wi‑Fi‑антенна прикреплена к нижнему правому краю задней крышки iPad с помощью винтов и кабеля. Из‑за ориентации Wi‑Fi‑антенны крайне важно действовать осторожно, иначе антенна может быть безвозвратно повреждена.

Вам потребуется отсоединить клей, прикрепляющий антенну к передней панели, не повредив хрупкие элементы, соединяющие антенну с нижней частью iPad. Следуйте следующим шагам тщательно.

Пройдите медиаторной лопаткой по нижнему правому углу iPad, ослабляя клей в этой области.

Не проводите лопатку дальше нижнего правого угла. Вы можете повредить Wi‑Fi‑антенну.

На этом шаге нужно переместить медиаторную лопатку вдоль нижнего правого края передней панели. Wi‑Fi‑антенна находится очень близко к углу и легко перерезается при неправильном отслаивании клея.

Не вынимайте лопатку полностью из‑под переднего стекла, а вытяните её лишь немного, так чтобы примерно 1/8" (3 мм) кончика оставалось под стеклом.

Протяните кончик медиаторной лопатки вдоль нижнего края iPad, освобождая клей над Wi‑Fi‑антенной.

Как только вы пройдёте мимо Wi‑Fi‑антенны (примерно 3" (75 мм) от правого края, или прямо рядом с кнопкой «Домой»), вставьте медиаторную лопатку на полную глубину.

Сдвиньте лопатку вправо, освобождая клей, который крепит Wi‑Fi‑антенну к переднему стеклу.

Антенна прикреплена к нижней части iPad винтами и кабелем. Этот шаг отсоединяет антенну от передней панели, обеспечивая её сохранность при снятии панели.

Продолжайте ослаблять клей вдоль нижнего края iPad, выдвигая медиаторную лопатку достаточно далеко, чтобы обойти кнопку «Домой», и вновь вставляя её на глубину 1/2 дюйма (10 мм), когда лопатка пройдет кнопку «Домой».

Если клей вдоль нижнего края слишком остыл, нагрейте iOpener, чтобы согреть клей в рабочей зоне.

Не нагревайте iOpener более минуты подряд и всегда ждите не менее двух минут перед повторным нагревом.

Продолжайте ослаблять клей по всей длине нижнего края iPad.

На моделях iPad 4 вставляйте лопатку на максимальную глубину 1/2 дюйма (10 мм) в этой области, чтобы не повредить шлейф кнопки «Домой».

Оставьте медиаторную лопатку зажатой под передним стеклом вблизи кнопки «Домой».

Повторно нагрейте iOpener в микроволновке и установите его на левый край iPad, чтобы начать прогрев клея в этой секции.

Проведите медиаторной лопаткой вдоль верхнего края iPad, выдвигая её немного, чтобы обойти стойку фронтальной камеры.

Клей в этой области очень плотный, может потребоваться значительное усилие. Работайте аккуратно и медленно, чтобы не сорваться и не повредить себя или iPad.

Если клей слишком остыл, положите iOpener обратно на верхний край и продолжайте работу. Если iOpener остыл, повторно нагрейте его.

Если медиаторная лопатка застревает в клее, «прокатывайте» лопатку как показано в шаге 9.

Продолжайте ослаблять клей вдоль верхнего края iPad и проведите медиаторную лопатку вокруг верхнего левого угла.

Если клей достаточно тёплый, уберите iOpener с iPad для удобства. Однако если клей всё ещё сильно липкий, нагрейте iOpener и положите его на левый край во время работы.

Проведите медиаторной лопаткой вдоль левого края iPad, освобождая клей по ходу. Здесь клей тонкий из‑за дигитайзера вдоль всей левой стороны. Убедитесь, что лопатка не вставлена слишком глубоко (максимум 1/2 дюйма, 10 мм), чтобы не повредить дигитайзер.

Шлейф дигитайзера расположен примерно в 2" (50 мм) от нижней части iPad. Прекратите движение лопатки, когда вы будете примерно в 2.25" (60 мм) от нижней части iPad.

Используя открывающую лопатку, которая всё ещё находится под нижним краем iPad, освободите клей по нижнему левому углу.

Нижняя часть кабеля цифрового датчика находится всего примерно в 25 мм от низа iPad. Работайте аккуратно и медленно, чтобы не перерезать этот кабель.

Используя одну из открывающих лопаток, приподнимите нижний правый угол iPad и захватите его пальцами.

Часть клея по периметру iPad могла снова приклеиться. В этом случае подденьте лопаткой край iPad там, где переднее стекло ещё приклеено, и «отрежьте» клей.

Держась за верхний и нижний правые углы iPad, отведите переднее стекло от корпуса iPad.

Осторожно относитесь к оставшемуся клею и используйте открывающую лопатку, чтобы разрезать любой клей, который всё ещё удерживает переднюю панель.

При повторной сборке используйте микрофибру и сжатый воздух, чтобы удалить пыль и отпечатки с ЖК-дисплея перед установкой стекла.

Удалите четыре винта Phillips 2,0 мм, закрепляющие ЖК-дисплей в задней крышке.

Шлейфы передней панели подключены под ЖК-дисплеем. Чтобы получить к ним доступ, временно отогните ЖК-дисплей и отведите его в сторону.

Будьте очень осторожны при перемещении ЖК-дисплея и не пытайтесь полностью снять его с iPad — его кабель передачи данных дисплея останется подключённым, пока он отогнут.

Поднимите ЖК-дисплей за длинный край, ближайший к кнопкам громкости, и аккуратно отогните его из задней крышки — как страницу в книге.

Уложите ЖК-дисплей лицевой стороной вниз на переднюю панель.

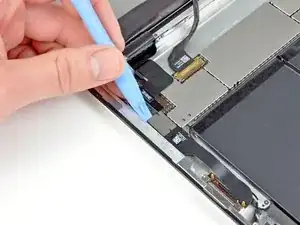

Используйте пластиковый инструмент для вскрытия, чтобы помочь снять кусочек ленты, закрывающий конец кабеля док-коннектора.

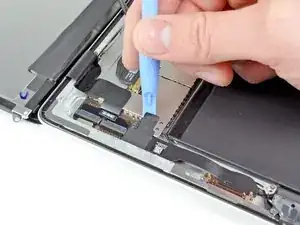

Используйте кромку пластикового инструмента для вскрытия, чтобы аккуратно приподнять разъём кабеля док-коннектора из его гнезда на плате.

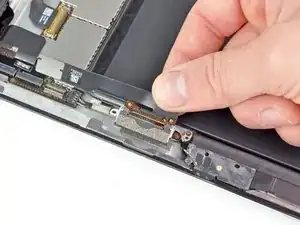

Отделите ленту кабеля док-коннектора от задней крышки.

Не пытайтесь полностью удалить кабель, так как он всё ещё прочно прикреплён к задней крышке.

Удалите два винта Phillips 2,0 мм, закрепляющие док-коннектор в задней крышке.

Вытяните док-коннектор из его гнезда в задней крышке и извлеките его из iPad 2.
