Замена фронтальной камеры iPad 2 Wi‑Fi EMC 2415

Рекомендуем предварительно очистить микроволновую печь, так как грязь на дне может прилипнуть к iOpener.

Поместите iOpener в центр микроволновки.

Для микроволновых печей с вращающейся тарелкой: убедитесь, что тарелка свободно вращается. Если iOpener застрянет, он может перегреться и загореться.

Нагревайте iOpener в течение тридцати секунд.

В зависимости от мощности вашей микроволновки может потребоваться больше или меньше времени. iOpener достаточно разогрет, когда он едва слишком горяч, чтобы держать его пальцами.

В течение процедуры ремонта по мере остывания iOpener повторно нагревайте в микроволновке дополнительно по тридцать секунд за раз.

Осторожно: не перегревайте iOpener во время ремонта. Перегрев может привести к разрыву. Не пытайтесь нагревать выше 100˚C (212˚F).

Никогда не прикасайтесь к iOpener, если он выглядит вздутым.

Если iOpener всё ещё слишком горяч в центре, продолжайте использовать его, ожидая дополнительного охлаждения перед повторным нагревом. Правильно нагретый iOpener сохраняет тепло до 10 минут.

Достаньте iOpener из микроволновки, удерживая его за один из двух плоских концов, чтобы избежать контакта с горячим центром.

iOpener будет очень горячим, поэтому проявляйте осторожность при обращении. При необходимости используйте жаростойкую перчатку.

Если у вас нет микроволновки, выполните этот шаг, чтобы нагреть iOpener в кипящей воде.

Наполните кастрюлю или сковороду достаточным количеством воды, чтобы полностью погрузить iOpener.

Доведите воду до кипения. Выключите нагрев.

Опустите iOpener в горячую воду на 2–3 минуты. Убедитесь, что iOpener полностью погружён в воду.

Используйте щипцы, чтобы вынуть нагретый iOpener из горячей воды.

Тщательно высушите iOpener полотенцем.

iOpener будет очень горячим, поэтому держите его только за торцевые язычки.

Ваш iOpener готов к использованию! При необходимости повторного нагрева снова доведите воду до кипения, выключите нагрев и поместите iOpener в воду на 2–3 минуты.

Если стекло дисплея треснуто, предотвратите дальнейшее разрушение и защитите себя, заклеив стекло.

Наложите перекрывающиеся полосы прозрачной упаковочной ленты на поверхность дисплея iPad, пока вся лицевая сторона не будет покрыта.

Это удержит осколки стекла и придаст конструктивную целостность при взъёмке и снятии дисплея.

По возможности следуйте оставшейся части руководства. Однако после того как стекло сломано, оно, вероятно, будет продолжать трескаться в процессе работы, и может потребоваться использование металлического монтажного инструмента для удаления стекла.

Наденьте защитные очки, чтобы защитить глаза, и будьте осторожны, чтобы не повредить ЖК‑экран.

Поскольку в ходе этой процедуры вы можете работать с битым стеклом, настоятельно рекомендуем надевать защитные очки для защиты от летящих осколков.

Положите iOpener плоско вдоль правого края iPad, разглаживая его для хорошего контакта между поверхностью iPad и iOpener.

Оставьте мешок на iPad примерно на 90 секунд перед попыткой открыть переднюю панель.

В верхнем правом углу iPad есть небольшой разрыв в клеевом кольце, примерно в 2,0 дюйма (~5 см) от верха iPad. Вы собираетесь воспользоваться этой слабостью.

Совместите инструмент с кнопкой отключения звука. Вставьте кончик пластикового инструмента для открывания в щель между передним стеклом и пластиковой рамкой. Вставьте совсем кончик инструмента, только настолько, чтобы расширить трещину.

Может потребоваться сила, чтобы просунуть зажатый кончик инструмента между стеклом и пластиком. Работайте терпеливо и осторожно, покачивая пластиковый инструмент вперед‑назад по необходимости.

Убедитесь, что вы поместили инструмент в правильное место — между пластиковой рамкой дисплея и передним стеклом.

Держа кончик пластикового инструмента зажатым между передним стеклом и пластиковой рамкой, вставьте пластиковую подковырку в зазор прямо рядом с инструментом.

Уберите пластиковый инструмент из iPad и продвиньте пластиковую подковырку глубже под переднее стекло на глубину примерно 0,5 дюйма.

Пока вы работаете над освобождением клея с правой стороны iPad, подогрейте iOpener и поместите его на нижний край iPad.

Пока нижний край нагревается iOpener, начните освобождать клей с правого края iPad.

Проводите подковыркой вдоль края iPad, освобождая клей по ходу движения.

Клей очень прочный, может потребоваться значительная сила. Работайте осторожно.

Если вы видите кончик подковырки под передним стеклом, немного вытащите её. Использование подковырки на такой глубине не повредит ничего, но может оставить клеевые следы на ЖК‑экране.

Возможно, потребуется переместить разогретый iOpener обратно на правый край iPad по мере ослабления клея. Это зависит от того, сколько времени iPad успел остыть во время работы.

Если захват для поддевания застрял в клее, «прокатите» захват вдоль боковой стороны iPad, продолжая освобождать клей.

Перед тем как вынуть первый захват из нижнего угла iPad, вставьте второй захват под правый край переднего стекла, чтобы клей снова не приклеился.

Снова разогрейте iOpener и переместите его на верхний край iPad.

Следующие несколько шагов требуют предельной осторожности.

Антенна Wi‑Fi прикреплена к правому нижнему краю задней крышки iPad с помощью винтов и кабеля. Из‑за ориентации антенны Wi‑Fi необходимо действовать осторожно, иначе возможен необратимый ущерб антенне.

Вам нужно освободить клей, закрепляющий антенну на передней панели, не повредив хрупкие детали, соединяющие антенну с нижней частью iPad. Тщательно следуйте следующим шагам.

Проведите захват вокруг правого нижнего угла iPad, освобождая клей в этой области.

Не проводите захват дальше правого нижнего угла. Вы можете повредить антенну Wi‑Fi, если сделаете это.

На этом шаге нужно переместить захват вдоль правого нижнего края передней панели. Антенна Wi‑Fi очень близко к углу и легко перерезается при неправильном освобождении клея.

Не вынимайте захват полностью из‑под переднего стекла, а вытяните его лишь немного, чтобы примерно 3 мм (1/8") наконечника всё ещё находились под передним стеклом.

Проведите наконечником захвата вдоль нижнего края iPad, освобождая клей над антенной Wi‑Fi.

Как только вы пройдёте мимо антенны Wi‑Fi (примерно 75 мм (3") от правого края, или прямо рядом с кнопкой «Домой»), снова вставьте захват на полную глубину.

Проведите захват вправо, освобождая клей, который прикрепляет антенну Wi‑Fi к переднему стеклу.

Антенна прикреплена к нижней части iPad винтами и кабелем. Этот шаг отсоединяет антенну от передней панели, гарантируя, что при снятии панели антенна не будет повреждена.

Продолжайте освобождать клей вдоль нижней части iPad, вытаскивая захват достаточно далеко, чтобы обойти кнопку «Домой», и снова вставляя его на глубину 10 мм (1/2") после прохождения кнопки «Домой».

Если клей по нижнему краю слишком остыл, разогрейте iOpener, чтобы согреть клей в рабочей области.

Не нагревайте iOpener более минуты за раз и всегда подождите как минимум две минуты перед повторным нагревом.

Продолжайте освобождать клей вдоль всего нижнего края iPad.

На моделях iPad 4 вставляйте захват в этой области на глубину не более 10 мм (1/2"), чтобы не повредить шлейф кнопки «Домой».

Оставьте захват под передним стеклом рядом с кнопкой «Домой» зафиксированным.

Снова разогрейте iOpener в микроволновой печи и положите его на левый край iPad, чтобы начать нагревать клей в этой секции.

Проведите захват вдоль верхнего края iPad, слегка вытягивая его, чтобы обойти кронштейн фронтальной камеры.

Клей в этой секции очень толстый, и может потребоваться значительное усилие. Работайте аккуратно и медленно, чтобы не соскользнуть и не повредить себя или iPad.

Если клей слишком остыл, снова положите iOpener на верхний край и продолжайте работу. Если iOpener остыл, разогрейте его.

Если захват начинает застревать в клее, «прокатите» захват, как показано в шаге 9.

Продолжайте освобождать клей вдоль верхнего края iPad и проведите захват вокруг верхнего левого угла.

Если клей достаточно тёплый, снимите iOpener с iPad для удобства. Однако если клей всё ещё достаточно липкий, снова разогрейте iOpener и положите его на левый край во время работы.

Проведите захват вдоль левого края iPad, освобождая клей по ходу. Клей здесь тонкий из‑за сенсорного слоя по всей левой стороне. Следите, чтобы захват не заходил слишком глубоко (макс. 10 мм / 1/2"), чтобы не повредить сенсорный слой.

Шлейф сенсорного слоя расположен примерно в 50 мм (2") от нижней части iPad. Перестаньте сдвигать захват, когда вы окажетесь примерно в 60 мм (2.25") от нижней части iPad.

Используя медиатор, который всё ещё находится под нижним краем iPad, ослабьте клей в нижнем левом углу.

Нижняя часть кабеля дигитайзера находится примерно в 25 мм от низа iPad. Работайте осторожно и медленно, чтобы не перерезать этот кабель.

Используя один из медиаторов, приподнимите нижний правый угол iPad и захватите его пальцами.

Часть клея по периметру iPad могла снова приклеиться. В этом случае подденьте медиатор под край iPad в месте, где переднее стекло всё ещё приклеено, и «разрежьте» клей.

Держась за верхний и нижний правые углы iPad, отведите переднее стекло от корпуса.

Осторожно относитесь к оставшемуся клею и используйте медиатор, чтобы отрезать любой клей, который всё ещё держит переднюю панель.

При сборке используйте микрофибру и сжатый воздух, чтобы удалить пыль и отпечатки пальцев с ЖК-дисплея перед повторной установкой стекла.

Снимите четыре винта Phillips 2,0 мм, фиксирующие ЖК-дисплей с задней крышкой.

Шлейфы передней панели подключены под ЖК-дисплеем. Чтобы получить к ним доступ, временно отогните ЖК-дисплей в сторону.

Будьте очень осторожны при перемещении ЖК-дисплея и не пытайтесь полностью удалить его из iPad — кабель передачи данных дисплея останется подключённым, пока он отогнут.

Поднимите ЖК-дисплей за длинный край, ближайший к кнопкам регулировки громкости, и аккуратно отогните его от задней крышки — как страницу в книге.

Положите ЖК-дисплей экраном вниз на переднюю панель.

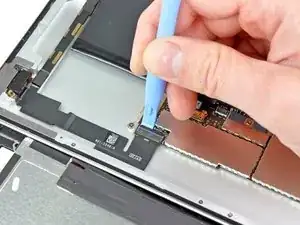

Используйте плоский конец пластикового инструмента для вскрытия, чтобы приподнять запирающую лапку в разъёме ZIF для разъёма миниджека и шлейфа передней камеры.

Убедитесь, что вы поднимаете именно запирающую лапку, а не сам разъём.

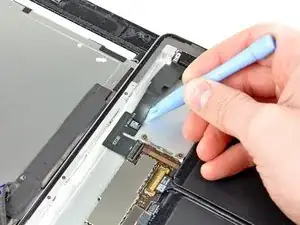

Пропустите пластиковый инструмент под разъём миниджека и шлейф передней камеры, чтобы освободить их от клея, прикрепляющего кабели к задней панели.

Вытяните разъём миниджека и шлейф передней камеры прямо из гнезда на плате.

Снимите два винта Phillips 2,9 мм, крепящие разъём миниджека к задней панели.

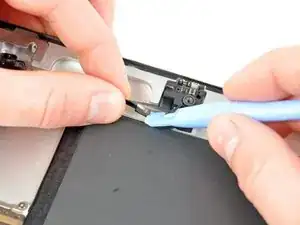

Используйте край пластикового инструмента для вскрытия, чтобы отслоить ленту и клей, фиксирующие кабели миниджека и передней камеры к задней панели.

Оттяните разъём миниджека от верхнего края iPad.

Пока не пытайтесь снимать сборку полностью. Передняя камера всё ещё приклеена к задней панели.

Поднимите кабели разъёма миниджека и передней камеры, чтобы получить доступ к разъёму микрофона.

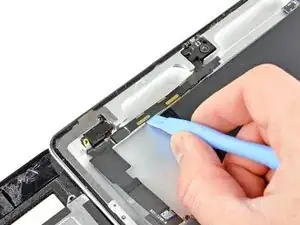

Используйте край пластикового инструмента для вскрытия, чтобы отсоединить разъём микрофона от его гнезда на кабелях миниджека и передней камеры.

Отделите переднюю камеру от поролонового клеевого слоя, прикрепляющего её к задней панели.

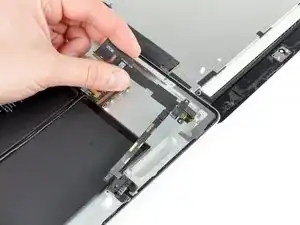

Снимите сборку разъёма миниджека и передней камеры с iPad.

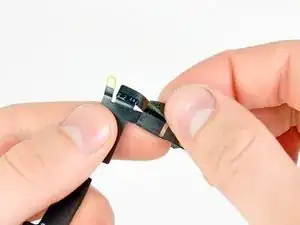

Осторожно снимите полоску ленты, закрывающую разъём кабеля передней камеры.

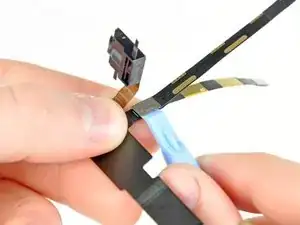

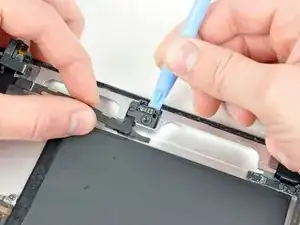

Используйте край пластикового инструмента для вскрытия, чтобы отсоединить кабель передней камеры от кабеля миниджека.

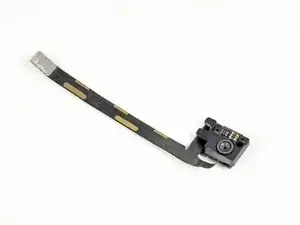

Передняя камера остается.
