Замена порта USB-C для зарядки iPad Pro 12,9" 4-го поколения

Перед началом ремонта полностью разрядите аккумулятор вашего iPad. Заряженный аккумулятор может загореться в случае его повреждения во время ремонта.

Отсоедините все кабели и полностью выключите ваш iPad.

Приложите нагретый iOpener к правому краю экрана на две минуты.

Также можно использовать фен, термовоздушную паяльную станцию или нагревательную плиту, но будьте осторожны, не перегревайте iPad — экран и внутренний аккумулятор чувствительны к тепловому повреждению.

Следующие три шага демонстрируют использование Анти-зажима — инструмента, который мы разработали для облегчения процедуры вскрытия. Если вы не используете Анти-зажим, перейдите на три шага вперед для альтернативного метода.

Полные инструкции по использованию Анти-зажима смотрите в этом руководстве.

Потяните синюю ручку назад, чтобы разблокировать рычаги Анти-зажима.

Подложите объект под ваш iPad так, чтобы он лежал ровно между присосками.

Расположите присоски ближе к середине правого края — одну сверху, одну снизу.

Удерживайте низ Анти-зажима неподвижно и firmly нажмите на верхнюю присоску, чтобы создать вакуум.

Если поверхность вашего iPad слишком скользкая для Анти-зажима, используйте скотч, чтобы создать более цепкую поверхность.

Потяните синюю ручку вперед, чтобы зафиксировать рычаги.

Поверните ручку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут натягиваться.

Убедитесь, что присоски остаются выровненными друг относительно друга. Если они начинают смещаться, слегка ослабьте присоски и заново выровняйте рычаги.

Подождите одну минуту, чтобы дать клею возможность ослабиться и образовать щель для вскрытия.

Если ваш экран недостаточно нагревается, вы можете использовать фен для прогрева вдоль правого края iPad.

Полные инструкции по использованию фена смотрите в этом руководстве.

Вставьте медиатор для вскрытия под экран, когда Анти-зажим создаст достаточно большую щель.

Если Анти-зажим не создает достаточной щели, прогрейте область еще раз и поверните ручку по часовой стрелке на пол-оборота.

Не делайте больше пол-оборота за один раз и ждите одну минуту между поворотами. Позвольте Анти-зажиму и времени сделать работу за вас.

Пропустите следующий шаг.

Если ваш экран сильно треснут, накрытие его слоем прозрачной упаковочной ленты может помочь присоске закрепиться. В качестве альтернативы, вместо присоски можно использовать очень прочную ленту. Если все else не помогает, вы можете приклеить присоску к разбитому экрану суперклеем.

Установите присоску с ручкой на экран как можно ближе к центру правого края.

Потяните ручку присоски вверх с сильным, steady усилием, чтобы создать небольшую щель между рамкой и экраном.

Большой экран очень хрупкий. Создавайте щель, достаточную только для вставки медиатора для вскрытия.

Вставьте медиатор для вскрытия в щель.

Не вставляйте медиатор более чем на 5 мм, чтобы avoid повреждения экрана.

Вдоль правого края рамки есть два выреза для магнитов экрана, где клей очень тонкий. Когда вы будете прорезать этот край на следующем шаге, не вставляйте медиатор для вскрытия глубже 2 мм в этих местах:

Один магнит начинается в 2 см от верхнего края и имеет длину 2,5 см.

Второй магнит начинается в 3 см от нижнего края и имеет длину 2,5 см.

Проводите медиатором для вскрытия вперед-назад вдоль правого края экрана, чтобы разрезать клей.

Направляйте медиатор вниз и вставляйте его не более чем на 2 мм возле вырезов для магнитов и на 5 мм во всех остальных местах.

Проведите медиатором для вскрытия вокруг нижнего правого угла экрана.

Оставьте медиатор в нижнем правом углу, чтобы клей не восстановил герметичность.

Приложите нагретый iOpener к нижнему краю экрана на две минуты.

Также можно использовать фен, термовоздушную паяльную станцию или нагревательную плиту, но будьте осторожны, не перегревайте iPad — экран и внутренний аккумулятор чувствительны к тепловому повреждению.

Вставьте вторую монтажную лопатку в правый нижний угол экрана.

Не вставляйте монтажную лопатку глубже, чем на 5 мм.

Проведите лопаткой до левого нижнего угла, чтобы разрезать клей по нижнему краю.

Проверните монтажную лопатку вокруг левого нижнего угла экрана.

Оставьте лопатку в левом нижнем углу, чтобы клей не восстановил сцепление.

Приложите нагретый iOpener к левому краю экрана на две минуты.

Также можно использовать фен, термовоздушную паяльную станцию или горячую плиту, но будьте осторожны, не перегревайте iPad — экран и внутренняя батарея подвержены тепловым повреждениям.

Вдоль левого края экрана есть три выреза для кабелей, где клей очень тонкий. Когда вы будете разрезать клей вдоль этого края в следующем шаге, не вставляйте монтажную лопатку глубже 2 мм в этих местах:

Верхний вырез начинается в 4 см от верхнего края и имеет длину 2,5 см.

Средний вырез находится точно посередине рамки и имеет длину 2,5 см.

Нижний вырез начинается в 4 см от нижнего края и имеет длину 2,5 см.

Во всех остальных местах не вставляйте монтажную лопатку глубже, чем на 5 мм.

Вставьте третью монтажную лопатку в левый нижний угол экрана.

Проведите лопаткой до левого верхнего угла, чтобы разрезать клей по левому краю.

Проверните монтажную лопатку вокруг левого верхнего угла экрана.

Оставьте лопатку в левом верхнем углу, чтобы клей не восстановил сцепление.

Приложите нагретый iOpener к верхнему краю экрана на две минуты.

Также можно использовать фен, термовоздушную паяльную станцию или горячую плиту, но будьте осторожны, не перегревайте iPad — экран и внутренняя батарея подвержены тепловым повреждениям.

Пока клей на верхнем краю размягчается, обратите внимание на следующее:

Возле углов расположены два датчика внешней освещенности. Вставляйте здесь только самый кончик лопатки, чтобы не повредить их.

Есть три полоски термоленты для рассеивания тепла. При разрезании клея в этом месте наклоняйте лопатку вверх.

В центре верхнего края находится блок фронтальной камеры. Не вставляйте лопатку здесь, чтобы не повредить его.

Во всех остальных местах не вставляйте лопатку глубже 5 мм, чтобы не повредить экран.

Проведите монтажной лопаткой на 9 см к центру верхнего края, разрезая клей, и будьте внимательны к местам, упомянутым в предыдущем шаге.

Если вы пройдете дальше 9 см, вы достигнете блока фронтальной камеры и рискуете повредить его компоненты.

Оставьте лопатку вставленной. Вы используете другую лопатку, чтобы разрезать оставшийся клей.

Вставьте четвертую монтажную лопатку справа от блока фронтальной камеры, в 4 см от предыдущей лопатки и в 9 см от правого края экрана.

Проведите лопаткой до правого верхнего угла, чтобы разрезать оставшийся клей.

Возьмитесь за два противоположных угла экрана и аккуратно пошевелите его, чтобы отделить от рамки.

Пока не снимайте экран полностью, так как он все еще подключен несколькими шлейфами.

Если экран не поддается, проведите монтажными лопатками по периметру, чтобы отделить оставшийся клей. Будьте внимательны к чувствительным компонентам, упомянутым в предыдущих шагах.

Сдвиньте экран в сторону правого нижнего угла рамки, пока не откроется шлейф рядом с верхним краем.

На протяжении всего руководства следите за каждым винтом и устанавливайте его обратно точно на свое место.

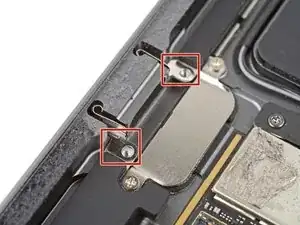

Используйте крестовую отвертку, чтобы удалить два винта, крепящих верхний защитный щиток шлейфов:

Один винт длиной 1,8 мм

Один винт длиной 2,0 мм

При сборке это хороший момент, чтобы включить iPad и протестировать все функции перед герметизацией. Обязательно выключите iPad, прежде чем продолжить работу.

Используйте пинцет или пальцы, чтобы поддеть и снять верхний защитный щиток шлейфов.

При сборке ориентируйте щиток так, чтобы вырез был направлен вверх и вправо.

Используйте кончик монтажной лопатки, чтобы поддеть и отсоединить коннектор верхних датчиков.

Чтобы подключить коннекторы обратно, аккуратно совместите и нажмите на одну сторону, пока он не защелкнется, затем повторите для другой стороны. Не нажимайте на середину. Если коннектор установлен неправильно, контакты могут погнуться и вызвать необратимое повреждение.

Возьмитесь за правый край экрана и откройте его, как книгу.

Не тяните за экран — шлейфы в нижней части всё ещё подключены.

Уложите экран на левый край iPad.

Используйте крестовую отвертку, чтобы удалить пять винтов, фиксирующих нижний экран кабеля:

Четыре винта длиной 1,1 мм

Один винт длиной 2,0 мм

Используйте пинцет или пальцы, чтобы поддеть и снять нижний экран кабеля.

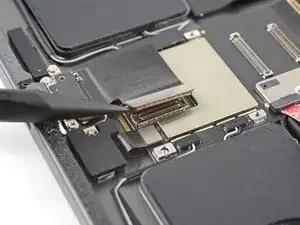

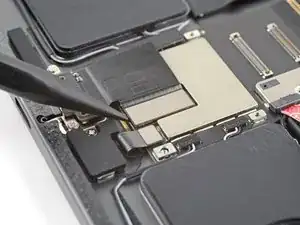

Используйте острие лопатки, чтобы поддеть и отсоединить коннектор нажатия порта USB-C от материнской платы.

Приложите разогретый iOpener к порту USB-C на две минуты.

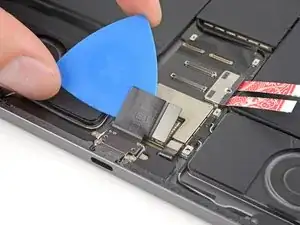

Проведите медиатором под кабелем порта USB-C, чтобы отделить его от материнской платы.

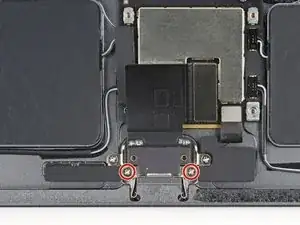

Используйте крестовую отвертку, чтобы удалить два винта длиной 1,6 мм, фиксирующие порт USB-C.

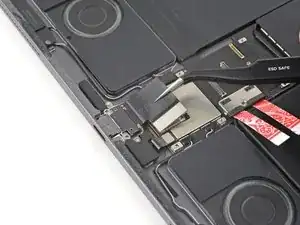

Возьмитесь и извлеките порт USB-C из его углубления в рамке.

Соблюдайте осторожность, чтобы не потерять контакты заземления по обеим сторонам углубления USB-C.

При повторной сборке установите порт USB-C под контакты заземления.
