Замена сборки курка DeWalt DCS380
В данном руководстве будет показана замена системы курка и клемм батареи. Обратите внимание, что их нельзя заменять по отдельности, и устройство нельзя разбирать.
Шаг 1
Удалите батарею перед разборкой.
Снимите винт M3x16 мм с головкой T10 с задней части ручки. Храните его отдельно от остальных винтов ручки.
Удалите шесть винтов M3.63x19 с головкой T15 с ручки.
Шаг 2
Снимите верхнюю половину ручки.
Переверните пилу и найдите силовые разъемы к двигателю.
Используйте плоскогубцы для удаления клемм. Будьте осторожны, не схватите провода при удалении, только концы клемм.
Обратите внимание на полярность силовых разъемов и убедитесь, что они не перепутаны при сборке.
Шаг 3

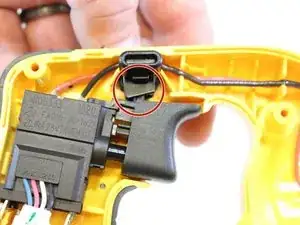

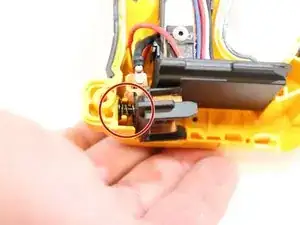

Обратите внимание на положение пружины натяжения батареи и кнопки безопасности перед удалением.

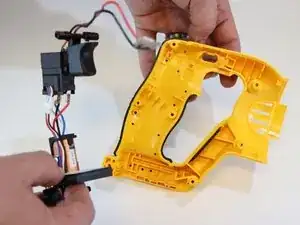

Поднимите сборку курка из ручки.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
