Замена переключателя VSR для DeWalt DW938
Этот руководство демонстрирует, как заменить реле чувствительности к напряжению (VSR) для DeWalt DW938.
Шаг 1
Используйте биту для торцовых винтов, чтобы удалить винт T10 длиной 18,3 мм на ручке.
Используйте биту для торцовых винтов, чтобы удалить 6 винтов T10 длиной 21,5 мм на ручке.
Убедитесь, что источник питания отключен от инструмента.
Убедитесь, что лезвие снято с инструмента.
Шаг 2
Осторожно разрежьте защитную наклейку ножом вдоль шва.
Шаг 3
Снимите «ракушку» с ручки.
Шаг 4

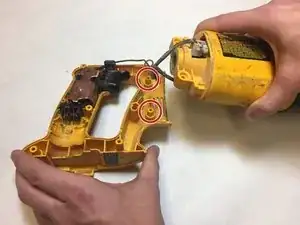

Поднимите механическое устройство с штырей «ракушки».
Шаг 5

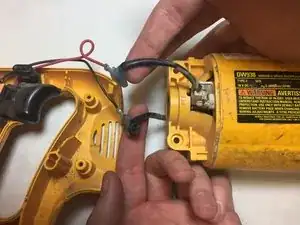

Удалите красные и черные провода от триггера с щеточных выводов с помощью плоскогубцев.
Шаг 6

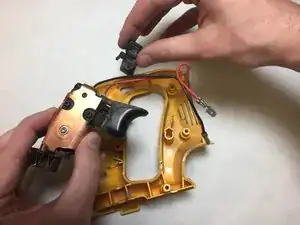

Снимите триггер VSR и кнопку блокировки.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
