Замена узла зажима полотна Ridgid GEN5X R8642

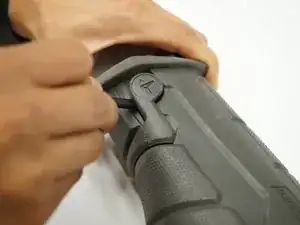

Снимите пластиковую защёлку, удерживающую крышку рукоятки, поддев вверх лопаткой, пока защёлка не отщёлкнется.

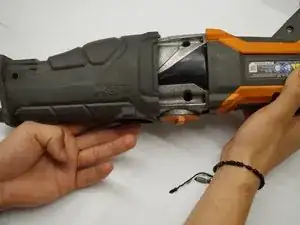

Снимите крышку рукоятки, потянув её в направлении передней части пилы.

Ручка иногда может застревать и для снятия может потребоваться значительная сила.

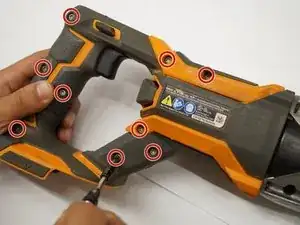

Используйте отвертку Torx T20, чтобы вынуть девять винтов M4 x 16 мм из пластикового корпуса.

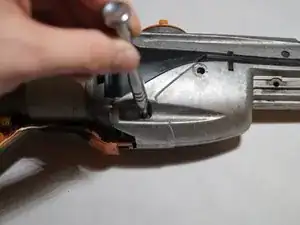

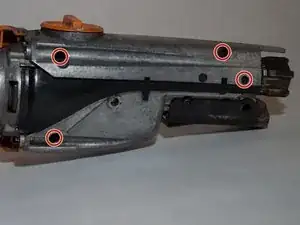

Используйте крестовую отвертку JIS #1, чтобы вынуть по два винта M4 x 25 мм с обеих сторон металлического корпуса.

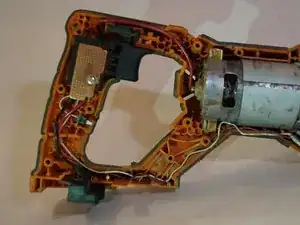

С помощью лопатки снимите одну половину пластикового корпуса, чтобы получить доступ к внутренней системе.

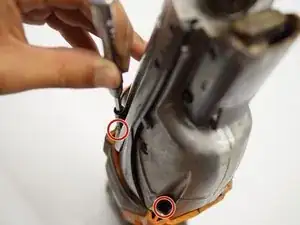

Выньте один винт T20 длиной 16 мм, который крепит опору рукоятки к пиле.

Выньте пять винтов Torx T20 с крышки шестерёнчатого узла и снимите крышку.

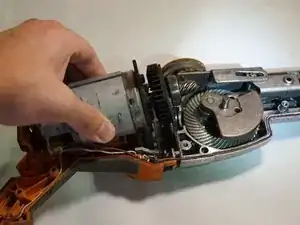

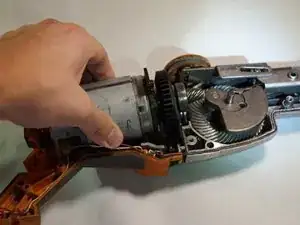

Осторожно извлеките мотор, следя за тем, чтобы не повредить подключённые провода. Аккуратно отложите мотор в сторону.

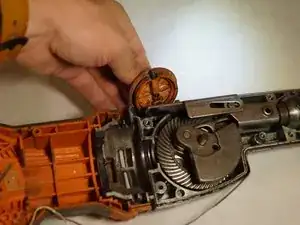

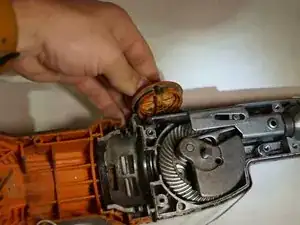

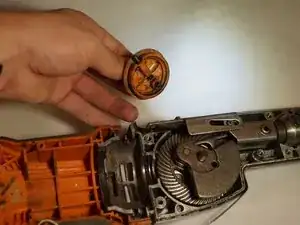

Снимите орбитальный переключатель, потянув его прямо вверх.

Будьте осторожны, чтобы не потерять пружину и штифт, находящиеся внутри переключателя.

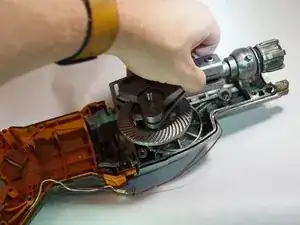

Снимите шестерёнчатый узел, потянув его прямо вверх.

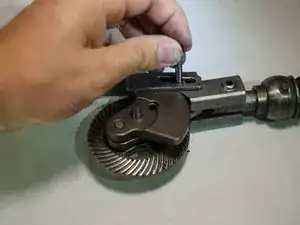

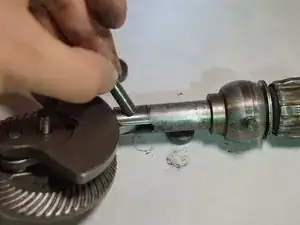

Вытащите штифт, удерживающий металлический направляющий корпус на месте.

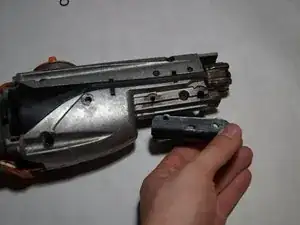

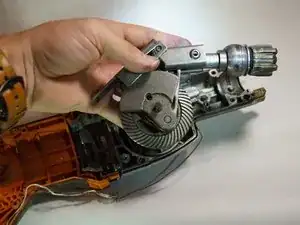

Сдвиньте металлический направляющий корпус назад, сняв его с шестерёнчатого узла.

Снимите направляющую втулку, потянув её вверх.

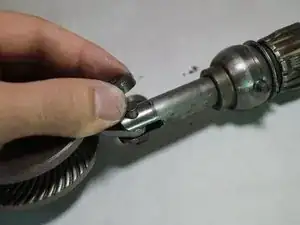

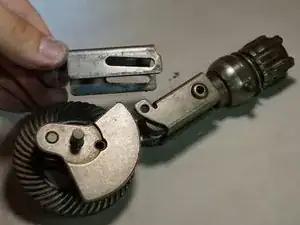

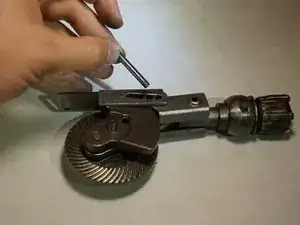

Затем вытяните штифт, который удерживает шестерёнчатый узел и узел зажима полотна.

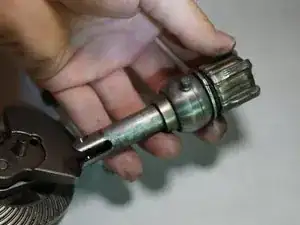

Сдвиньте узел зажима полотна с шестерёнчатого узла.
