Замена двигателя Ridgid GEN5X R8642
Для этого ремонта вам потребуется:
- Отвертка с битой Torx T20
- Отвертка с крестовой насадкой J1
- Лопатка для поддевания
- Паяльник
Чтобы заменить двигатель в Ridgid GEN5X R8642, вам нужно разбирать пилу на две части. Винты — M4 X 16 мм (номер детали: 089041033083) и M4 x 25 мм (номер детали: 660208093). Далее узел кнопки необходимо распаять для замены двигателя. Все детали можно найти по ссылке на каталог запчастей на странице устройства.
Шаг 1

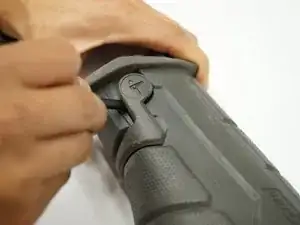

Удалите пластиковую защёлку, удерживающую крышку рукоятки, поддев её лопаткой вверх, пока защёлка не отщёлкнется.
Шаг 2

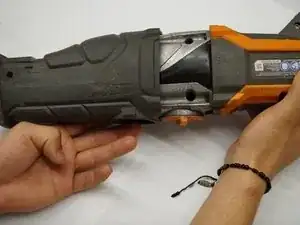

Снимите крышку рукоятки, потянув её к передней части пилы.
Ручка иногда может застревать и для её снятия может потребоваться значительное усилие.
Шаг 3

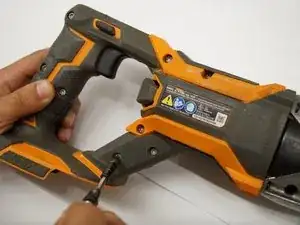

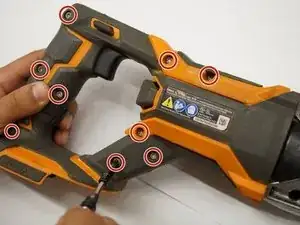

Используйте отвертку Torx T20, чтобы выкрутить девять винтов M4 X 16 мм из пластикового корпуса.
Шаг 4

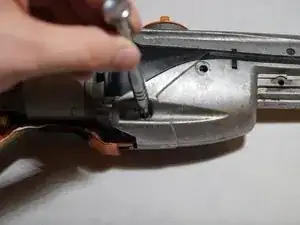

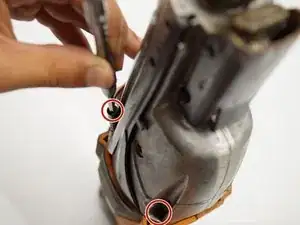

Используйте отвертку JIS #1, чтобы выкрутить два винта M4 x 25 мм с обеих сторон металлического корпуса.
Шаг 5

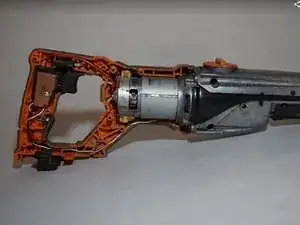

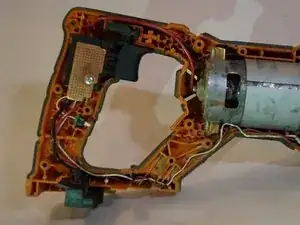

Отделите одну половину пластикового корпуса, используя лопатку, чтобы открыть внутреннюю часть устройства.
Шаг 6
Снимите один 16 мм винт T20, который крепит опору рукоятки к пиле.
Шаг 7

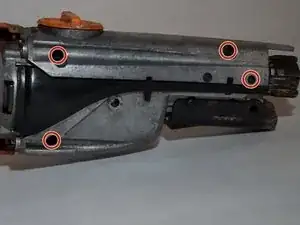

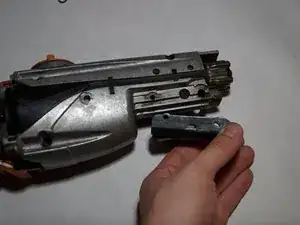

Выверните пять винтов Torx T20 с крышки редукторного узла и снимите крышку.
Шаг 8

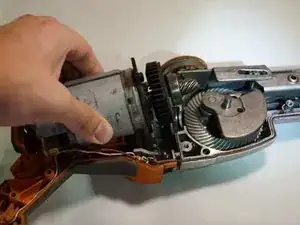

Осторожно извлеките двигатель, следя за тем, чтобы не повредить присоединённые провода. Аккуратно отложите двигатель в сторону.
Шаг 9

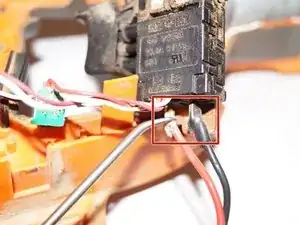

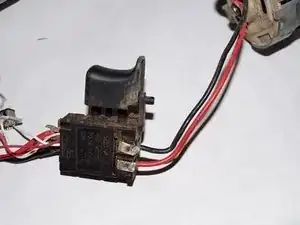

Снимите пластиковые крышки проводов на красном и чёрном соединениях в узле кнопки.
Когда вы снимете крышки проводов, вы должны увидеть припой на проводах.

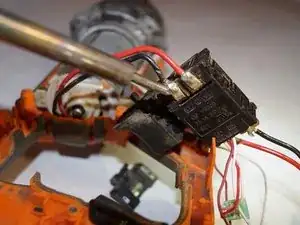

Распаяйте соединения на красном и чёрном проводе при помощи паяльника.
После удаления припоя вытяните провода вместе с прикреплённым к ним разъёмом аккумулятора.
Шаг 10
Удалите припаянное соединение из узла кнопки.
Заключение
Для сборки устройства выполните инструкции в обратном порядке.
Перевод руководства с ifixit.com
