Замена разъема батареи Ridgid GEN5X R8642
Данное руководство предназначено для помощи пользователям в замене неисправного разъема батареи пилы Ridgid GEN5X R8642. Для выполнения этой замены вам потребуются: паяльник, лопатка, отвертка Torx T20, разъем батареи для Ridgid GEN5X R8642 и хорошее настроение.
Шаг 1

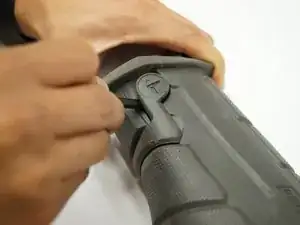

Удалите пластиковую защелку, удерживающую крышку ручки, поддев ее снизу лопаткой до тех пор, пока защелка не отстанет.
Шаг 2

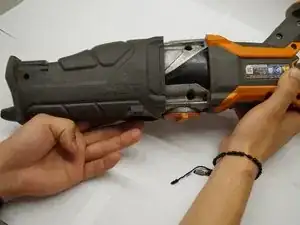

Снимите крышку ручки, потянув ее к передней части пилы.
Ручка может иногда застревать и для ее снятия может потребоваться значительное усилие.
Шаг 3

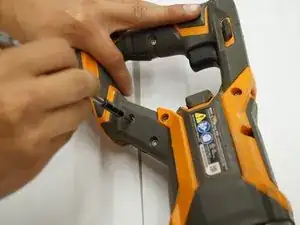

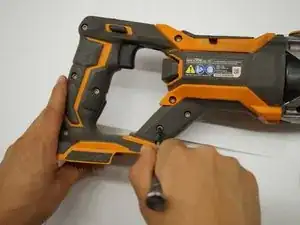

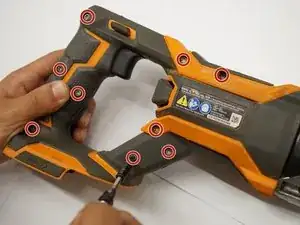

Используйте отвертку Torx T20 для удаления девяти винтов M4 X 16mm из пластикового корпуса.
Шаг 4

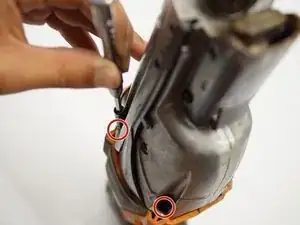

Используйте отвертку JIS #1 для удаления двух винтов M4 x 25mm с обеих сторон металлического корпуса.
Шаг 5

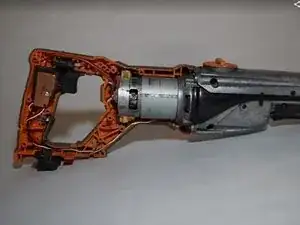

Снимите одну половину пластикового корпуса с помощью лопатки, чтобы открыть внутренние компоненты.
Шаг 6
Снимите пластиковые крышки проводов с красных и черных соединений на сборке переключателя.
После снятия крышек проводов вы должны видеть припой на проводах.
Отпаять соединения как на красном, так и на черном проводе с помощью паяльника.
После удаления припоя извлеките провода с подключенным разъемом батареи.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
