Замена узла шестерен Ridgid GEN5X R8642

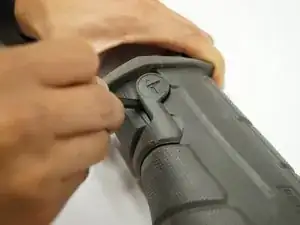

Снимите пластиковую защёлку, удерживающую крышку рукояти, поддев её лопаткой вверх, пока защёлка не выйдет из зацепления.

Снимите крышку рукояти, потянув её в направлении передней части пилы.

Резиновая накладка рукояти иногда может заедать и для её снятия может потребоваться значительное усилие.

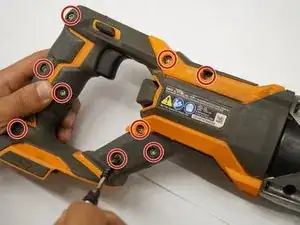

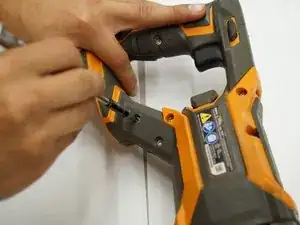

Используйте отвертку Torx T20, чтобы выкрутить девять винтов M4 x 16 мм из пластикового корпуса.

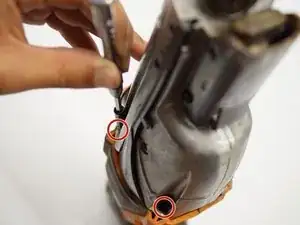

Используйте отвертку JIS #1, чтобы выкрутить по два винта M4 x 25 мм с обеих сторон металлического корпуса.

С помощью лопатки снимите одну половину пластикового корпуса, чтобы открыть внутреннюю систему.

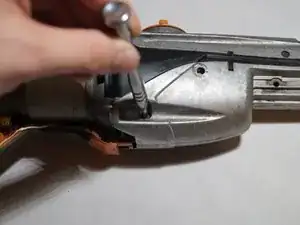

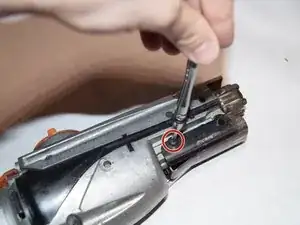

Удалите один винт T20 длиной 16 мм, который крепит опору рукояти к пиле.

Открутите пять винтов Torx T20 на крышке узла шестерен и снимите крышку.

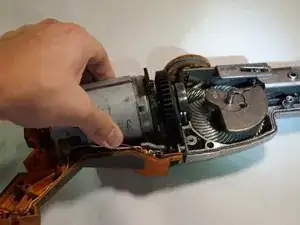

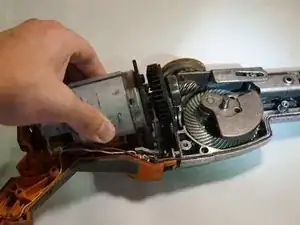

Аккуратно извлеките двигатель, следя за тем, чтобы не повредить присоединённые провода. Отложите двигатель в сторону аккуратно.

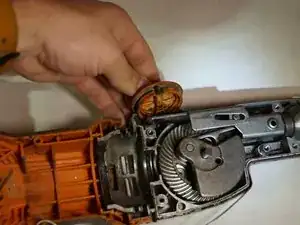

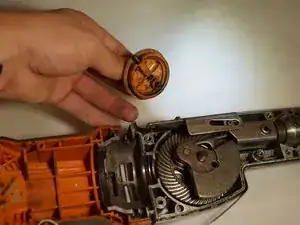

Снимите орбитальный переключатель, потянув его строго вверх.

Будьте осторожны, чтобы не потерять пружину и штифт, находящиеся внутри переключателя.

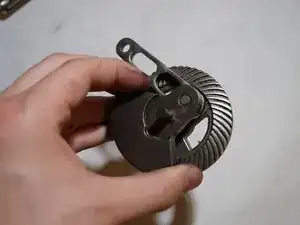

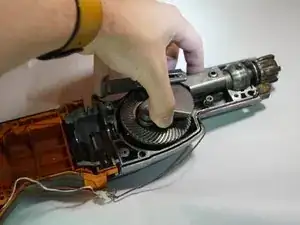

Снимите узел шестерен, потянув его строго вверх.

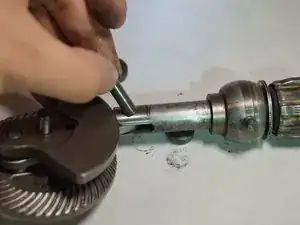

Вытащите штифт, удерживающий металлический направляющий корпус на месте.

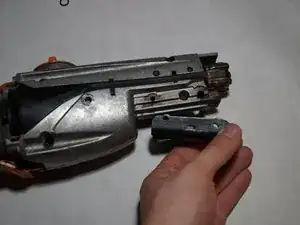

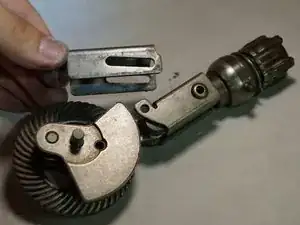

Сдвиньте металлический направляющий корпус назад, чтобы снять его с узла шестерен.

Снимите направляющую втулку, потянув её вверх.

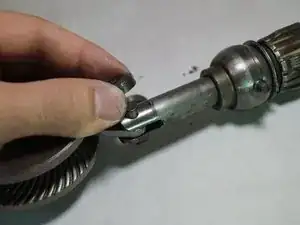

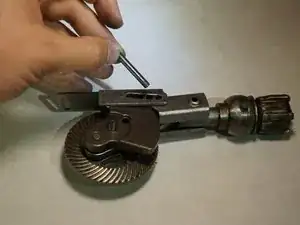

Затем вытяните штифт, который удерживает узел шестерен и узел зажима полотна.

Сдвиньте узел зажима полотна с узла шестерен.
