Разборка основания лобзика SKIL 4235
Этот справочник предназначен для снятия основания. Это позволит вам получить доступ к остальной части пилы и разобрать её должным образом.
Шаг 1

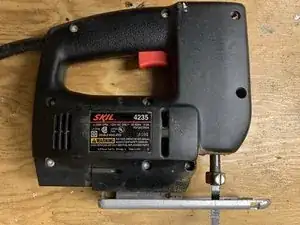

Настройте вашу пилу так, чтобы лезвие указывало в противоположную сторону от вашего тела. Убедитесь, что винты, обведённые в круг, видны и направлены вверх. Это будет стандартное положение лобзика на протяжении данного руководства.
Шаг 2
Держите пилу двумя руками и уложите её на бок.
Шаг 3

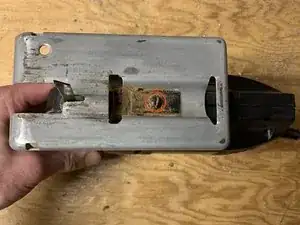

С видимой частью основания, определите один винт M4, обведённый красным, и удалите его с помощью крестовой отвертки (некоторые модели имеют винты с плоской головкой, как на изображении, и требуют плоскую отвертку).
Шаг 4
После удаления винта M4, снимите основание и положите его в сторону. Не забудьте вернуть винт M4 на место около основания во время повторной сборки.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
