Замена защитного экрана модели 315.10721 от Craftsman
Защитный экран является важным элементом для обеспечения выполнения необходимых резов моделью 315.10721 от Craftsman. Имейте в виду, что разборка защитного экрана занимает много времени.
Шаг 1

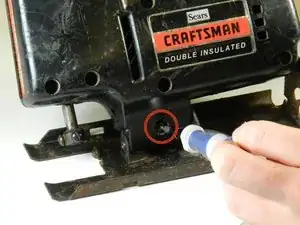

Используя отвёртку с плоским лезвием, удалите винт с плоской головкой размером 1/2", чтобы защитный экран мог поворачиваться.
Шаг 2
Поверните защитный экран из его вертикального положения под углом.

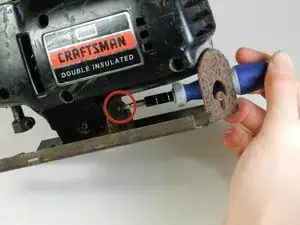

Используя крестообразную отвёртку #1, удалите винт размером 1" и гайку с противоположной стороны.
Шаг 3

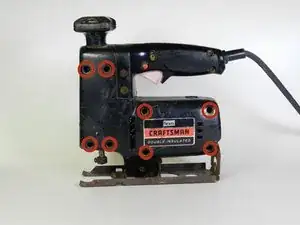

С помощью крестообразной отвёртки #1 удалите восемь винтов Philips размером 1" из основной корпуса.

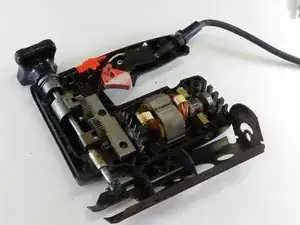

Осторожно снимите основной корпус, чтобы получить доступ к внутренней части пилы.
Шаг 4
Снимите старый защитный экран, аккуратно приподняв его от основного корпуса.
Установите новый защитный экран, поместив его в том же положении, в котором находился снятый.
Заключение
Чтобы собрать устройство заново, следуйте этим инструкциям в обратном порядке.
