Замена шестерни лобзика SKIL 4235

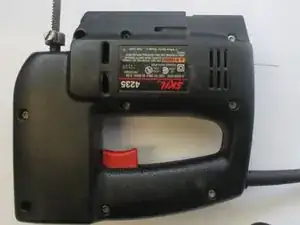

Поверните лобзик так, чтобы лезвие указывало в сторону, противоположную вашему телу. Убедитесь, что видны болты, обведенные кружком, и они направлены вверх. Это будет стандартное положение лобзика на протяжении всего руководства.

Держите лобзик обеими руками и положите его на бок.

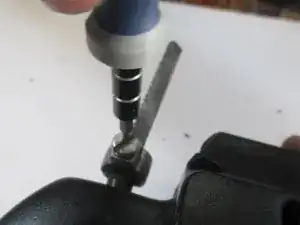

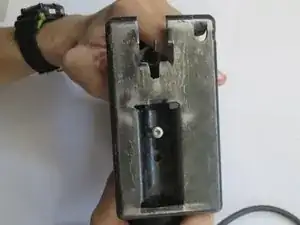

С видимой нижней частью основания, найдите один болт M4, обведенный красным, и снимите его с помощью отвертки Philips (некоторые модели имеют винты с плоской головкой, как показано на изображении, и требуют плоскую отвертку).

После удаления болта M4 снимите основание и отложите его в сторону. Не забудьте установить болт M4 рядом с основанием при повторной сборке.

Убедитесь, что лобзик правильно установлен и что лезвие направлено от вашего тела, а болты смотрят вверх.

Идентифицируйте 10 болтов, обведенных для удаления. После того, как все болты будут определены, используйте отвертку Philips и начните их снимать.

После удаления всех болтов снимите защитную рамку, придерживая её с обеих сторон и поднимая вверх.

Обратите внимание

Возможно, вам потребуется одной рукой поднять рамку, а другой держать остальную часть лобзика.

Теперь, отложив рамку в сторону, у вас должно быть четкое представление о всех внутренних частях. Теперь мы можем начать выполнять наши ремонты.

Обратите внимание: Если это первый раз, когда вы открываете инструмент, ожидайте, что он будет очень грязным. Рекомендуется использовать тряпку или влажное полотенце, чтобы
