Как открыть и закрыть Metabo St EP 455
Когда вы хотите очистить внутреннюю часть от опилок или заменить деталь, вам нужно будет разобрать лобзик. Этот гид не только покажет, как его открыть, но и какие конкретные шаги нужны для его закрытия.
Шаг 1

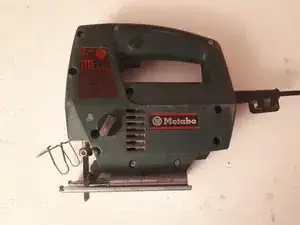

Убедитесь, что лобзик отключен от сети.

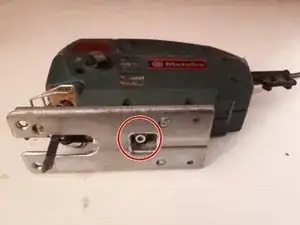

Открутите болт, удерживающий направляющую пластину на лобзике.

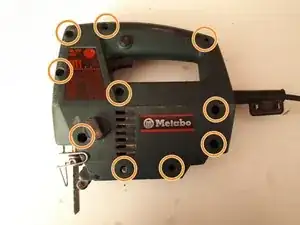

Открутите 10 винтов, удерживающих две половины корпуса вместе.
Шаг 2

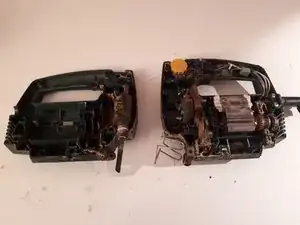

Разъедините две половины, медленно поддевая их по краям равномерно.

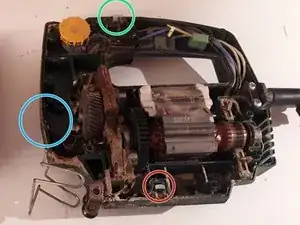

При разъединении будьте осторожны с некоторыми свободными деталями.
Гайка, удерживающая болт направляющей пластины.
Кусок пластика, удерживающий некоторые кабели.
Металлическая планка, отодвигающая лезвие назад.
Шаг 3

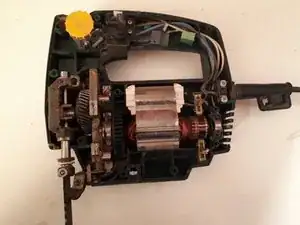

Независимо от того, как разделены половины, удобно устанавливать механизм пилы в половину с остальными деталями.

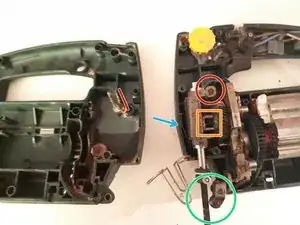

Затем убедитесь, что правильные детали выравниваются и установлены правильно:
Отверстия для держателя лезвия. Ось расположена на другой половине.
Привод лезвия.
Направляющая для лезвия.
Металлическая полоска.
Шаг 4
Теперь добавьте пустую половину сверху на половину, содержащую детали.
Закрутите все обратно.
