Замена вала пилы DeWalt DCS380

В этом руководстве объясняется разборка корпуса вала и замена вала.

Шаг 1

Извлеките батарею перед разборкой.

Снимите подошву, нажав на желтую кнопку на левой стороне рукоятки.

Удалите два болта M8x18mm T20 с передней панели.

Выдвиньте переднюю часть рукоятки, удерживая корпус пилы на месте.

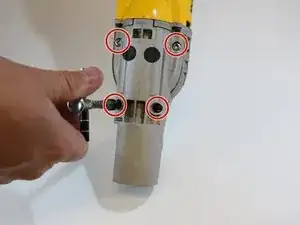

Удалите четыре винта M8x18mm T20 на верхней части редуктора.

Снимите верхнюю часть редуктора и отложите корпус пилы в сторону.

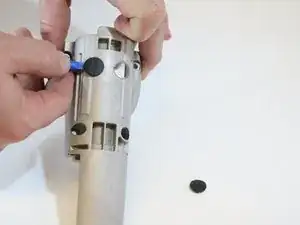

Удалите черные пластиковые защитные крышки с помощью пластикового рычага.

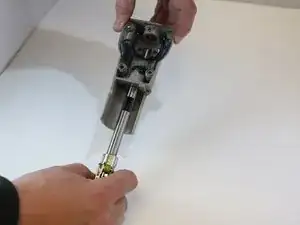

Снимите две гайки М5 с помощью головки на 8 мм.

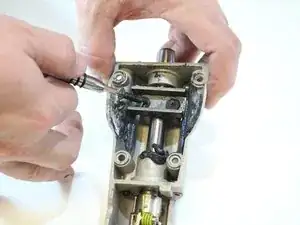

Переверните корпус и удалите два потайных болта M5x17mm T20 с вала.

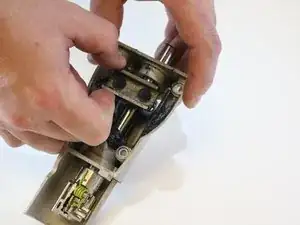

Удалите йоку.

Вытяните вал из передней части корпуса.

Оставьте седло вала на месте над отверстиями в крышке.

Смажьте перед сборкой. Если в редукторе остались металлические стружки или куски сломанного вала, обязательно удалите их перед повторным смазыванием.

Для повторной сборки устройства выполните эти инструкции в обратном порядке.
