Замена переключателя Ridgid GEN5X R8642
Это руководство поможет пользователям заменить неисправный переключатель на пиле Ridgid GEN5X R8642. Для выполнения инструкции понадобятся: паяльник, лопатка, отвёртка Torx T20, отвёртка с крестообразным шлицем J1, новый переключатель для Ridgid GEN5X R8642 и хорошее настроение.
Шаг 1

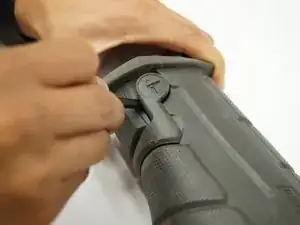

Удалите пластиковую защёлку, удерживающую крышку рукоятки, поддев её вверх лопаткой, пока защёлка не отсоединится.
Шаг 2

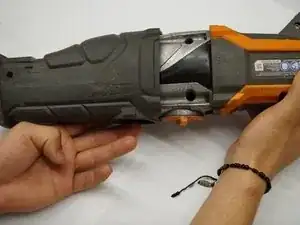

Снимите крышку рукоятки, потянув её к передней части пилы.
Хват может иногда застревать и потребовать значительного усилия для снятия.
Шаг 3

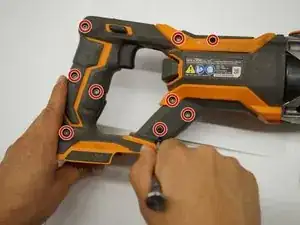

Открутите девять винтов М4 × 16 мм из пластикового корпуса с помощью отвёртки Torx T20.
Шаг 4

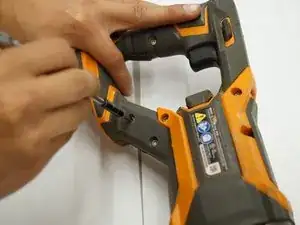

Открутите два винта М4 × 25 мм с обеих сторон металлического корпуса с помощью отвёртки JIS №1.
Шаг 5

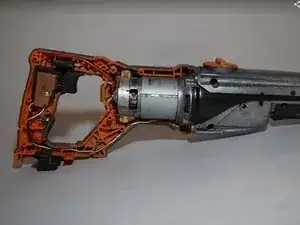

Снимите одну половину пластикового корпуса с помощью лопатки, чтобы открыть доступ к внутренним компонентам.
Шаг 6

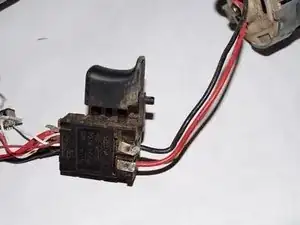

Снимите пластиковые защитные накладки с красного и чёрного проводов на блоке переключателя.
Шаг 7

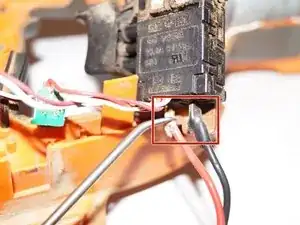

Удалите припаянные соединения с блока переключателя.
Заключение
Чтобы собрать устройство, выполните инструкции в обратном порядке.
Перевод руководства с ifixit.com
