Замена верхней крышки Ryobi P516

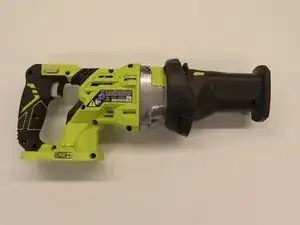

Аккумуляторная пила Ryobi ONE+ P516 — это легкая, беспроводная пила, разработанная с компактными функциями, которые выполняют задачи для любых проектов по ремонту в вашем доме. В этом руководстве по замене вы научитесь разбирать основной корпус ротационной пилы. Чтобы избежать опасностей, держите инструменты подальше от рта и всегда надевайте защитные очки во время пиления.
Шаг 1

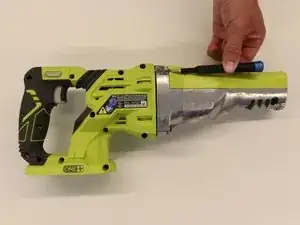

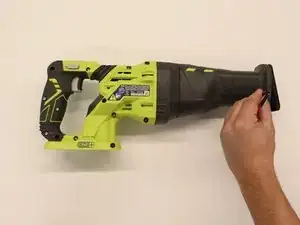

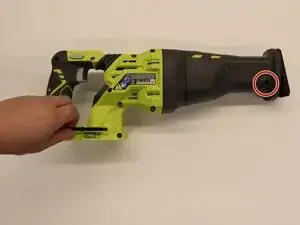

Используя шестигранный ключ на 5 мм, который находится в основании пилы, ослабьте установочный винт спереди пилы.
Передний защитный экран теперь может быть снят с передней части пилы.
Шаг 2
Уберите два винта Torx T20 на 10 мм с передней части пилы.

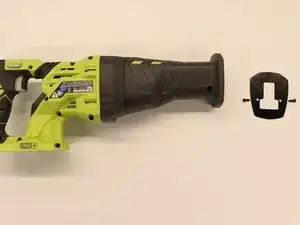

Вытяните переднюю панель.
Шаг 3

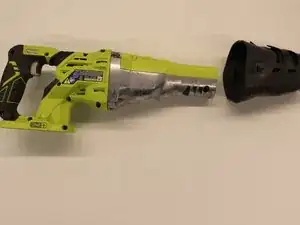

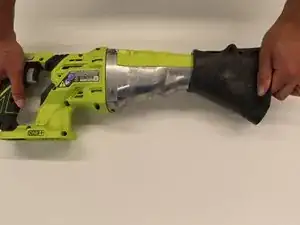

Начните с середины устройства и аккуратно приподнимите резиновую рукоятку.
Вытяните резиновую часть наружу к передней части пилы.
Шаг 4

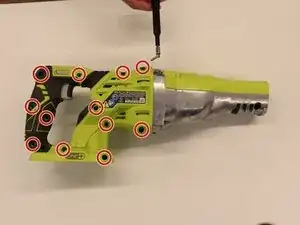

Уберите все двенадцать винтов Torx T20 на 14 мм из основного корпуса устройства.
Шаг 5

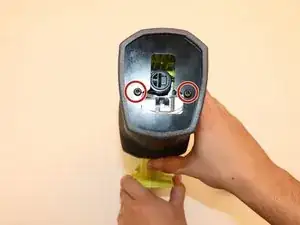

Снимите четыре винта Phillips #2 на 35 мм.
Разъедините две половинки корпуса, начиная с середины пилы.
Осторожно, некоторые детали изнутри пилы могут выпасть на этом этапе.
Шаг 6

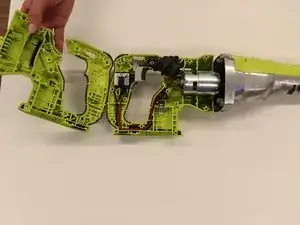

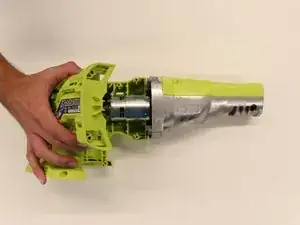

Продолжайте разделять корпус, пока верхняя часть корпуса не будет свободна, и отложите ее.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
