Замена обмотки двигателя DeWalt DCS380
В этом руководстве описывается процесс снятия и замены узла обмотки двигателя.
Шаг 1
Снимите аккумулятор перед разборкой.
Снимите подошву, нажав на желтую кнопку с левой стороны ручки.
Шаг 2
Снимите два винта M8x18 мм T20 с передней панели.
Шаг 3
Потяните переднюю часть ручки, удерживая корпус пилы на месте.
Шаг 4
Снимите аккумулятор перед разборкой.
Снимите винт M3x16 мм T10 с задней части ручки. Сохраните его отдельно от остальных винтов ручки.
Снимите шесть винтов M3.63x19 T15 с ручки.
Шаг 5
Снимите верхнюю часть ручки.
Переверните пилу и найдите силовые соединители к двигателю.
Используйте плоскогубцы-щипцы, чтобы снять спайдерные соединители. Будьте осторожны, чтобы не ухватиться за провода при снятии, только за конец штырькового соединителя.
Обратите внимание на полярность силовых соединителей и убедитесь, что они не перепутаны при сборке.
Шаг 6

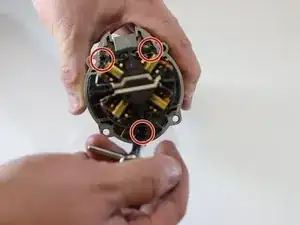

Снимите три винта M8x18 T20 с задней части редуктора.

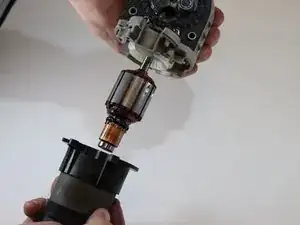

Снимите корпус двигателя с обмотки.
Шаг 7

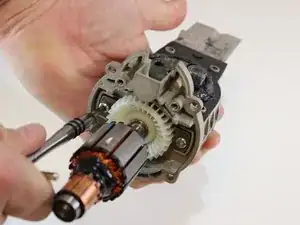

Снимите два винта M8x12 мм T20 с удерживателя подшипника.

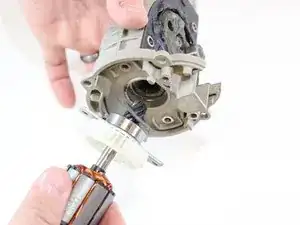

Вытащите вал из редуктора.
Обратите внимание, что щётки необходимо отключить для повторной сборки двигателя. См. конец раздела замены щёток двигателя для деталей.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
