Разборка ручки DeWalt DCS380
В этом руководстве показано, как разобрать ручку для замены спускового крючка или якоря мотора.
Шаг 1
Снимите аккумулятор перед разборкой.

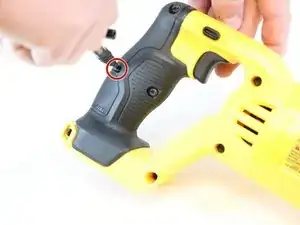

Удалите винт M3x16mm T10 с задней части ручки. Храните его отдельно от остальных винтов ручки.

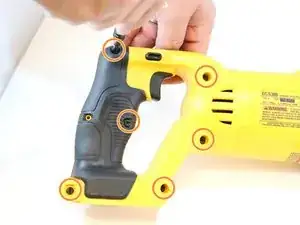

Удалите шесть винтов M3.63x19 T15 с ручки.
Шаг 2

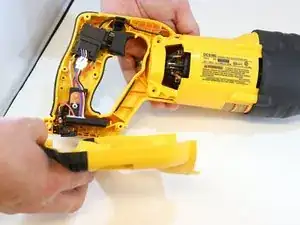

Снимите верхнюю половину ручки.

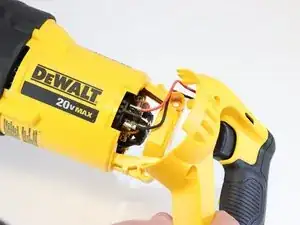

Переверните пилу и найдите соединители питания к мотору.

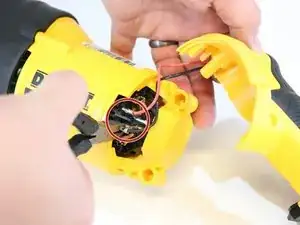

Используйте плоскогубцы с тонким носиком, чтобы удалить вилочные соединители. Осторожно захватывайте только конец вилочного контакта, не затрагивая провода при снятии.
Обратите внимание на полярность соединителей питания и убедитесь, что они не перепутаны при сборке.
Заключение
Для повторной сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
