Замена щёток мотора DeWalt DCS380

Перед разборкой извлеките аккумулятор.

Снимите подошву, нажав жёлтую кнопку на левой стороне рукоятки.

Снимите два болта M8x18 мм с головкой T20 с передней пластины.

Оттяните переднюю часть рукоятки, удерживая корпус пилы на месте.

Перед разборкой извлеките аккумулятор.

Снимите винт M3x16 мм с головкой T10 с задней части рукоятки. Держите его отдельно от остальных винтов рукоятки.

Снимите шесть винтов M3.63x19 с головкой T15 с рукоятки.

Снимите верхнюю половину рукоятки.

Переверните пилу и найдите силовые соединители мотора.

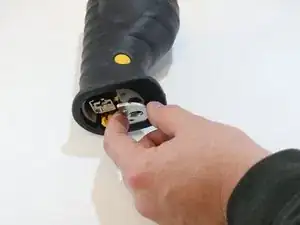

Используйте тонкогубцы, чтобы снять штыревые разъёмы. Осторожно — захватывайте не провода при съёме, а только конец штыревого клеммника.

Обратите внимание на полярность силовых соединителей и убедитесь, что при сборке они подключены в том же порядке.

Снимите четыре болта M8x32 мм с головкой T20 с основания редуктора.

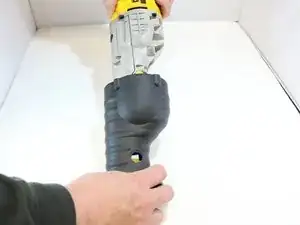

Выньте редуктор и мотор из центрального корпуса.

Снимите три болта M8x18 мм с головкой T20 с задней части редуктора.

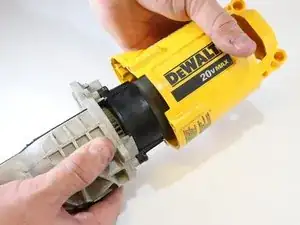

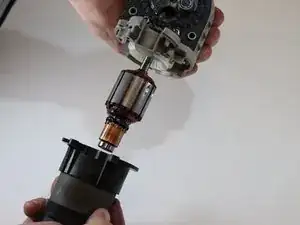

Выньте якорь мотора из корпуса.

Обратите внимание, на какой стороне находятся силовые клеммы. При сборке они должны располагаться в том же направлении.

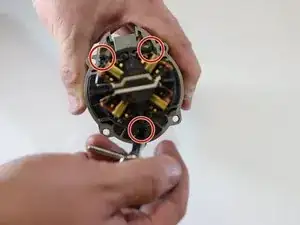

Снимите два винта M3.63x60 мм с головкой T10 с внутреннего края корпуса мотора.

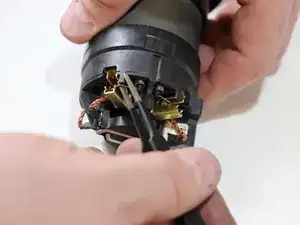

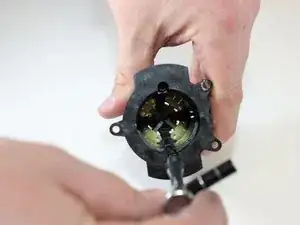

Снимите крышку держателя щёток сверху, оставив нижнюю половину на месте.

Этот шаг предназначен для сборки мотора.

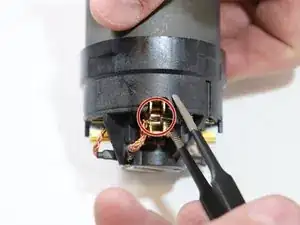

Используйте пинцет, чтобы установить пружины в новый комплект щёток.

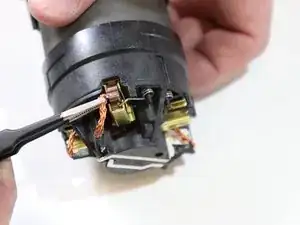

Оттяните щёткодержатели назад настолько, насколько позволяет корпус.

Перезагрузите пружины после того, как якорь будет правильно установлен на место.

Не принуждайте якорь в корпус. При полностью оттянутых щётках он должен войти плавно. Принуждение якоря мимо щёток может повредить их или вывести из строя.
