Замена задней камеры Google Pixel XL
Этот гид научит вас, как заменить заднюю камеру на вашем Google Pixel XL. Шаги должны быть легкими для понимания, а задняя камера находится на материнской плате устройства.
Шаг 1

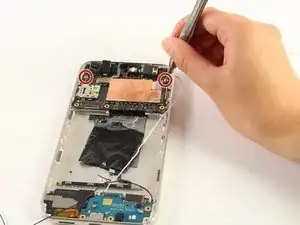

Удалите два оставшихся винта T5 длиной 3 мм, которые фиксируют материнскую плату.
Шаг 2

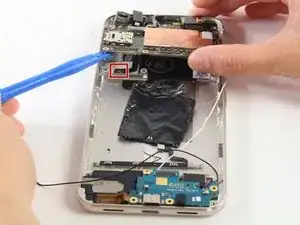

Осторожно приподнимите материнскую плату, чтобы получить доступ к разъему, который удерживает материнскую плату снизу.
Отключите разъем, потянув его от платы.
Шаг 3

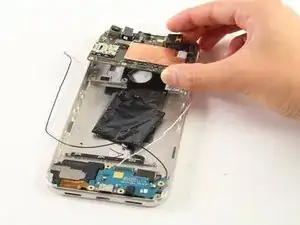

После удаления разъема поднимите материнскую плату из телефона.
Шаг 4
Ориентируйте материнскую плату так, чтобы большая задняя камера находилась сверху и смотрела вверх.

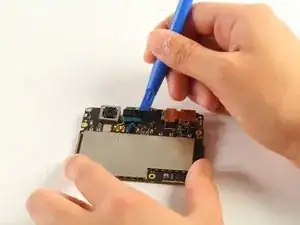

На материнской плате удалите маленькую синюю плату, поддев ее пластиковым инструментом для открытия.
Шаг 5

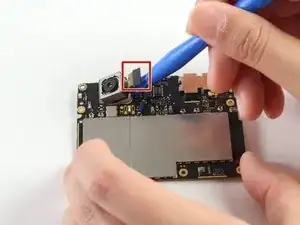

Используя пластиковый инструмент для открытия, отключите маленький разъем, который удерживает камеру на месте.
Удалите камеру с платы, осторожно приподняв ее.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
