Замена сканера отпечатков пальцев Google Pixel XL
В этом руководстве описано, как заменить сканер отпечатков пальцев на вашем Google Pixel XL. Закреплённый на лёгком клее, сканер можно легко снять после доступа к нему.
Шаг 1

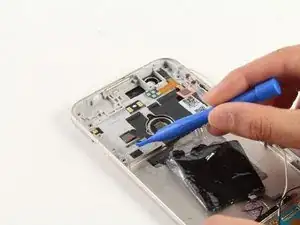

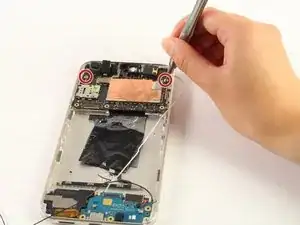

Удалите два оставшихся винта T5 длиной 3 мм, которые фиксируют плату в корпусе.
Шаг 2

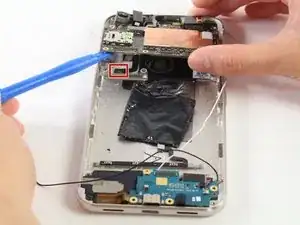

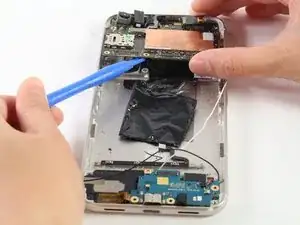

Слегка приподнимите плату с помощью пластикового монтажного инструмента, чтобы получить доступ к разъёму, который удерживает плату снизу.
Отключите разъём, потянув его от платы.
Шаг 3

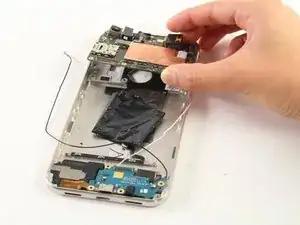

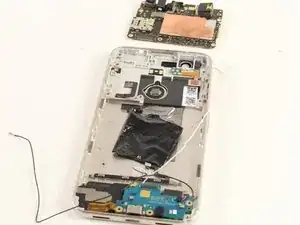

Поднимите плату и извлеките её из телефона.
Шаг 4
Будьте очень осторожны при поддевании — стекло может треснуть на этом этапе.

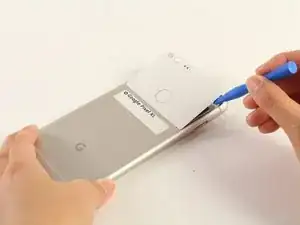

Вставьте пластиковый монтажный инструмент под стеклянную панель на задней части устройства и аккуратно подденьте по периметру шва.
Шаг 5
Отклейте ленточный кабель, соединяющийся со сканером отпечатков, от клейких площадок внутри телефона.

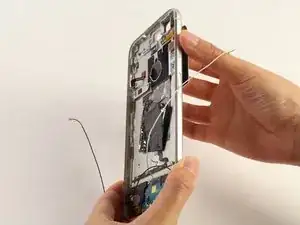

Вытащите стеклянную панель из корпуса, протянув ленточный кабель через отверстие в шасси.

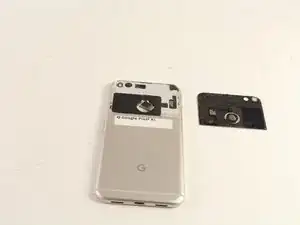

Отложите стеклянную панель в сторону и поместите остальную часть телефона отдельно.
Шаг 6

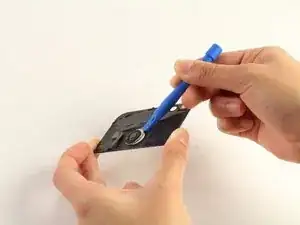

Используйте пластиковый монтажный инструмент, чтобы выдеть сканер отпечатков из внутренней стороны стеклянной панели.

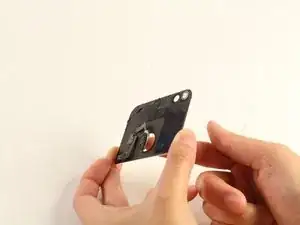

Если пластиковый монтажный инструмент не справляется, можно протолкнуть сканер пальцем.
Шаг 7

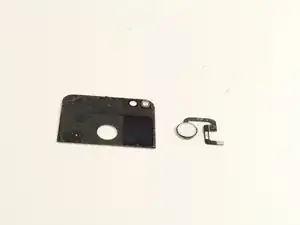

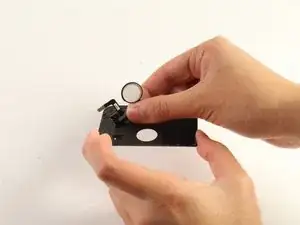

Полностью извлеките сканер отпечатков с задней панели.
Заключение
Чтобы собрать устройство, выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
