Замена фронтальной камеры Google Pixel XL

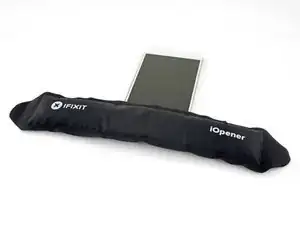

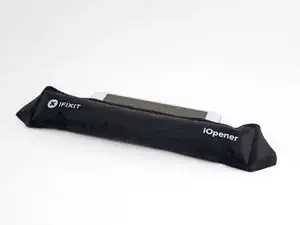

Разогрейте iOpener и приложите его к верхнему краю дисплея на две минуты.

Также можно использовать фен, термофен или нагревательную плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренний аккумулятор чувствительны к тепловому повреждению.

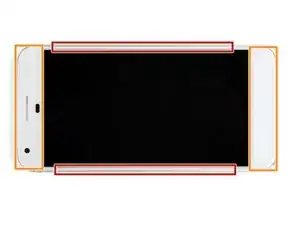

Обратите внимание на следующие области перед началом вскрытия:

Тонкий слой клея вдоль дисплейной панели

Толстый слой клея

OLED-панель дисплея, которая очень легко повреждается

Шлейф дисплея, который можно повредить при вскрытии

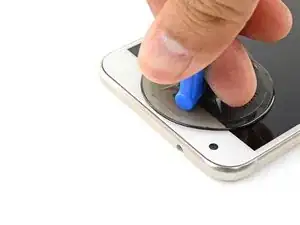

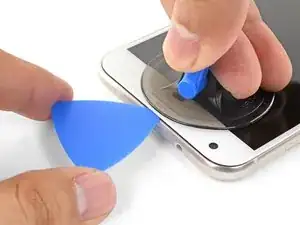

Когда край станет теплым на ощупь, установите присоску близко к краю.

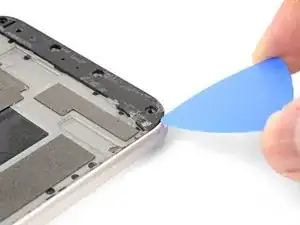

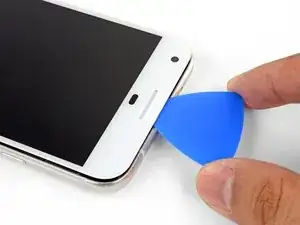

Потяните за присоску и вставьте медиатор в образовавшуюся щель.

Не вставляйте медиатор глубже чем на 13 мм, иначе вы повредите сборку дисплея.

Если у вас не получается создать щель, прогрейте край еще раз и попробуйте снова.

Вы также можете попробовать использовать игральную карту вместо медиатора для первоначального вскрытия.

Проведите медиатором вдоль верхнего края, чтобы разрезать клей.

Обязательно не углубляйтесь более чем на 13 мм, иначе вы повредите дисплей.

На верхнем крае экрана имеется сеточка, закрывающая разговорный динамик. Если у вас нет запасной сеточки, будьте осторожны, чтобы не повредить и не потерять этот компонент.

Оставьте медиатор в крае, чтобы клей не схватился снова.

Разогрейте iOpener и приложите его к правому краю телефона на две минуты.

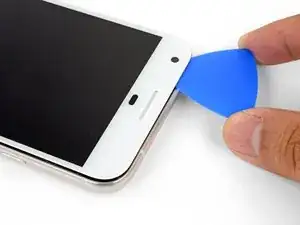

Вставьте медиатор возле верхнего края телефона, где вы уже разрезали клей.

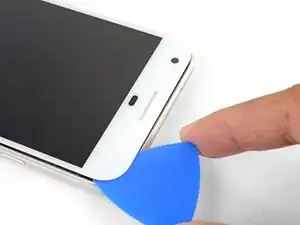

Медленно проведите медиатором вокруг правого угла.

Осторожно проведите медиатором вниз по правому краю телефона, чтобы разрезать клей.

Не вставляйте медиатор вдоль края глубже чем на 1 мм, иначе вы повредите сборку дисплея.

Повторите шаг для левого края телефона.

Прогрейте нижний край с помощью iOpener в течение двух минут.

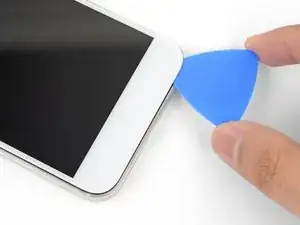

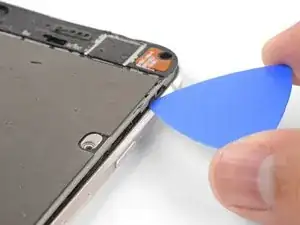

Вставьте медиатор возле правого края, где вы уже ослабили клей.

Осторожно проведите медиатором вокруг угла.

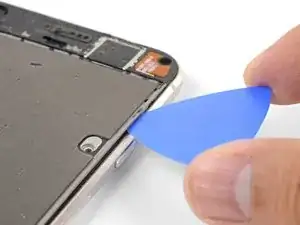

Проведите медиатором вдоль нижнего края, чтобы разрезать клей.

Не разрезайте глубже чем на 8,5 мм, иначе вы повредите шлейф дисплея.

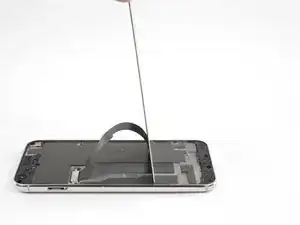

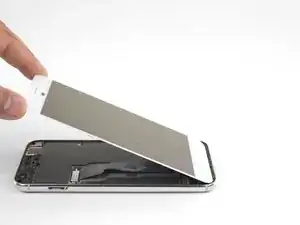

После того как вы разрезали клей по периметру телефона, осторожно приподнимите сборку дисплея за правые углы.

Не пытайтесь снять сборку дисплея. Она все еще соединена гибким шлейфом.

Используйте медиатор, чтобы разрезать оставшийся клей.

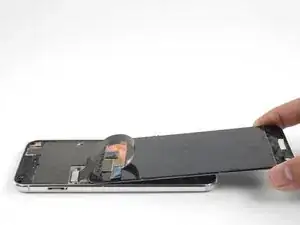

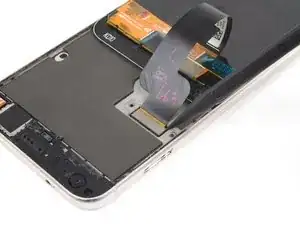

Приподнимите сборку дисплея с верхнего конца и поверните ее так, чтобы она легла на корпус вверх дном.

Будьте осторожны, чтобы не натягивать гибкий шлейф при повороте сборки.

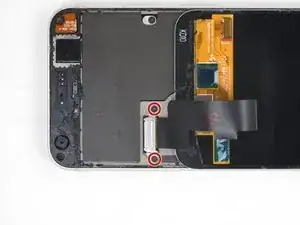

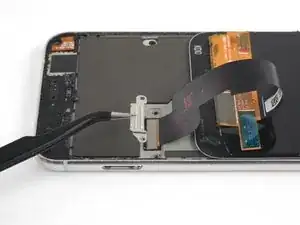

Выкрутите два винта T5 длиной 4 мм, фиксирующие скобу шлейфа дисплея.

В течение всего ремонта следите за каждым винтом и убедитесь, что он возвращается точно на свое место.

Снимите скобу шлейфа дисплея.

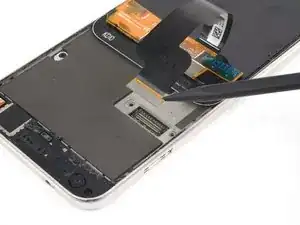

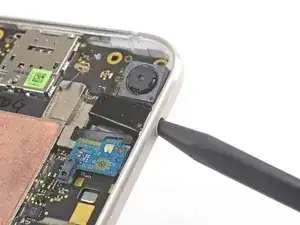

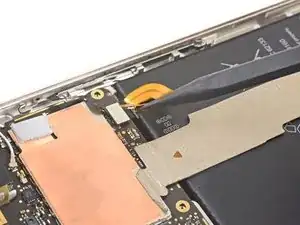

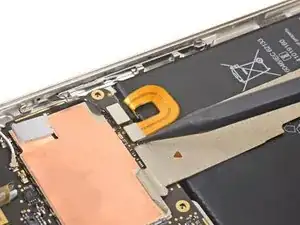

Используйте кончик лопатки, чтобы поддеть и отсоединить шлейф дисплея от разъема.

Чтобы повторно подключить разъемы нажимного типа, такие как этот, осторожно совместите и нажмите на одну сторону до щелчка, затем повторите для другой стороны. Не нажимайте на середину. Если разъем смещен, контакты могут погнуться, что приведет к необратимому повреждению.

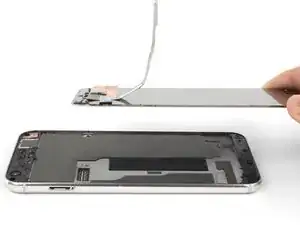

Снимите сборку дисплея.

Для получения подробных инструкций по повторной установке дисплея Pixel XL, следуйте этому руководству.

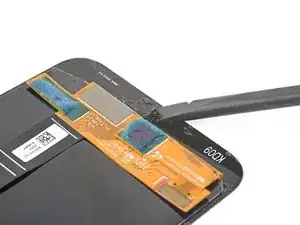

Если ваш новый дисплей не поставлялся с решеткой динамика, используйте пинцет, чтобы аккуратно отделить решетку на клею от старого дисплея и перенесите ее на новый.

Перед установкой нового дисплея обязательно удалите все остатки клея с корпуса. Используйте лопатку или инструмент для вскрытия, чтобы соскрести его, и высококонцентрированный изопропиловый спирт для удаления остатков.

Если вы устанавливаете ту же самую сборку дисплея, обязательно удалите все остатки клея с панели и корпуса перед нанесением нового клея.

Обязательно включите телефон и проверьте ремонт перед нанесением нового клея и сборкой телефона.

В процессе загрузки после сборки экран пройдет процедуру калибровки. Не прикасайтесь к экрану в это время, так как это может привести к неправильной калибровке сенсора и возникновению проблем с касаниями.

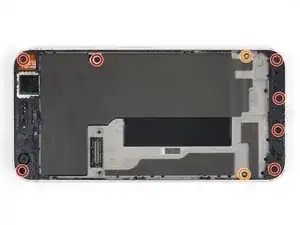

Выкрутите следующие винты, которыми средняя рама крепится к задней панели:

Семь черных винтов T5 длиной 4 мм

Два серебристых винта T5 длиной 3 мм

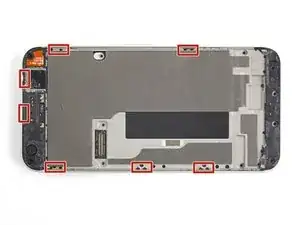

Средняя рама плотно удерживается на месте пластиковыми защелками, которые входят в край задней панели.

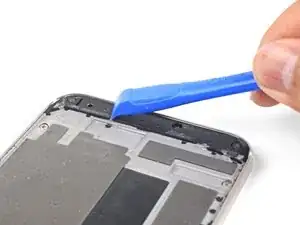

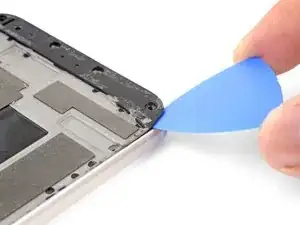

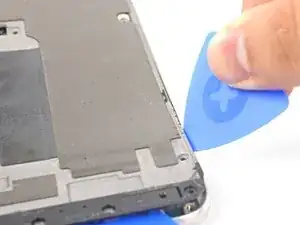

Найдите небольшой вырез в нижнем левом углу рамки и вставьте в него медиатор для вскрытия.

Проведите медиатором вдоль нижнего края телефона по направлению к правому нижнему углу и оставьте его там.

Вставьте второй медиатор в правый край телефона, ближе к низу.

Медленно продвигайте медиатор вверх вдоль шва, пока первая защелка не освободится.

Из-за плотной подгонки это может быть сложно и потребует значительного усилия. Если у вас не получается, попробуйте вставить и провести вдоль края игральную карту.

После того как вы освободили защелку, оставьте медиатор на месте, чтобы средняя рама не защелкнулась обратно.

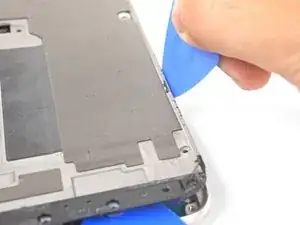

Вставьте медиатор в правый край телефона и проведите им вверх по направлению к защелке в правом верхнем углу.

Вам не нужно вставлять медиатор более чем на 2 мм вглубь края. Если вы вставите его слишком глубоко, вы рискуете повредить гибкие кабели.

Медленно проведите медиатором мимо защелки, чтобы отсоединить ее от рамки.

На этом этапе правый край средней рамы должен быть свободен от корпуса. Если это не так, проведите медиатором вверх и вниз вдоль правого края.

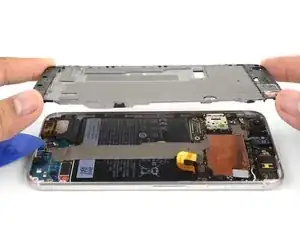

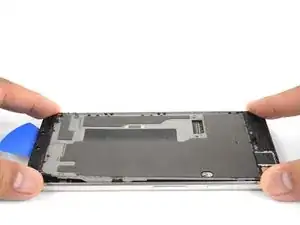

Возьмитесь за правый край средней рамы за углы и медленно приподнимите его, как на петлях.

Когда левый край ослабнет, прекратите поднимать и снимите среднюю раму вверх.

Снимите среднюю раму.

Чтобы установить среднюю раму обратно, совместите ее с корпусом, а затем сожмите по периметру, пока все защелки не встанут на место. При правильной установке средняя рама должна лежать ровно.

Используйте острие лопатки, чтобы поддеть и отсоединить разъем аккумулятора.

Слегка отогните гибкий кабель аккумулятора, чтобы он случайно не коснулся материнской платы.

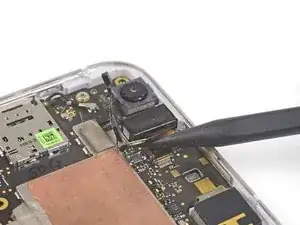

Используйте острие лопатки, чтобы поддеть и ослабить модуль фронтальной камеры из ее разъема.

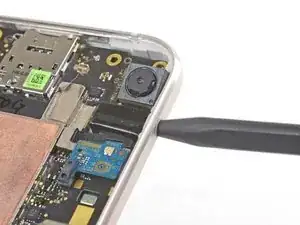

Вставьте острие лопатки в разъем для наушников и подденьте вверх, чтобы ослабить порт в его гнезде.

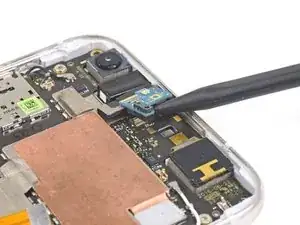

Аккуратно проведите острие лопатки под плату датчика приближения и подденьте ее, чтобы отсоединить.

Будьте осторожны, не давите лопаткой на любые мелкие поверхностные компоненты.

Снимите плату датчика приближения.

Аккуратно проведите острие лопатки под разъем для наушников и подденьте его, чтобы отсоединить.

Будьте осторожны, не сдвиньте и не повредите любые мелкие поверхностные компоненты.

Снимите модуль разъема для наушников.

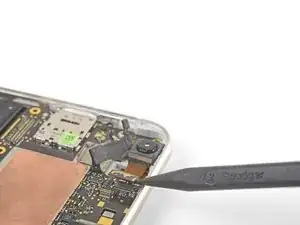

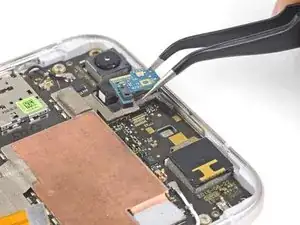

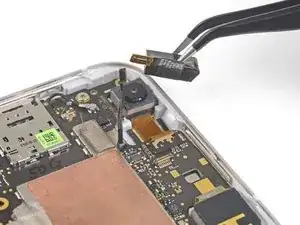

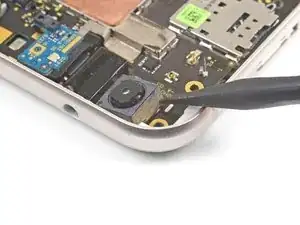

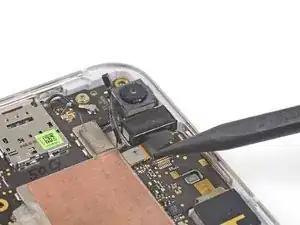

Используйте острие лопатки, чтобы поддеть и отсоединить разъем фронтальной камеры.

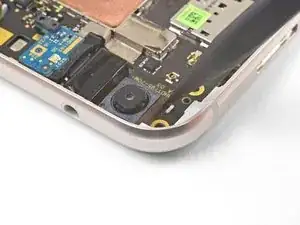

Снимите модуль фронтальной камеры.
