Замена динамика разговорного (верхнего) на Google Pixel XL

Нагрейте iOpener и приложите его к верхнему краю дисплея на две минуты.

Можно также использовать фен, тепловой пистолет или горячую плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренняя батарея чувствительны к нагреву.

Обратите внимание на следующие области перед началом поддевания:

Тонкий клей вдоль панели дисплея

Толстый клей

OLED-панель дисплея, которая очень чувствительна к повреждениям

Шлейф дисплея, который можно повредить при поддевании

Когда край станет тёплым на ощупь, прикрепите присоску близко к краю.

Поднимите присоску и вставьте медиатор для вскрытия в образовавшуюся щель.

Не вставляйте медиатор более чем на 13 мм (0,5 дюйма), иначе вы повредите сборку дисплея.

Если не удаётся создать зазор, повторно разогрейте край и попробуйте снова.

Вместо медиатора для вскрытия можно попробовать использовать игральную карту для начального доступа.

Проведите медиатором по верхнему краю, чтобы разрезать клей.

Проследите, чтобы не резать глубже 13 мм (0,5 дюйма), иначе вы повредите дисплей.

На верхнем крае экрана есть сетка, закрывающая разговорный динамик. Если у вас нет запасной сетки, избегайте её повреждения или потери.

Оставьте медиатор в краю, чтобы клей не склеился снова.

Нагрейте iOpener и приложите его к правому краю телефона на две минуты.

Вставьте медиатор рядом с верхним краем телефона, где вы уже разрезали клей.

Медленно проведите медиатором через правый угол.

Осторожно проведите медиатор вдоль правого края телефона, чтобы разрезать клей.

Не вставляйте медиатор более чем на 1 мм (1/32") вдоль ребра, иначе вы повредите сборку дисплея.

Повторите шаг для левого края телефона.

Нагрейте нижний край iOpener'ом в течение двух минут.

Вставьте медиатор рядом с правым краем, где клей уже ослаблен.

Осторожно проведите медиатор через угол.

Проведите медиатор вдоль нижнего края, чтобы разрезать клей.

Не режьте глубже 8,5 мм (1/3") — иначе вы повредите шлейф дисплея.

Когда вы прорежете клей по периметру телефона, аккуратно приподнимите сборку дисплея немного за правый угол.

Не пытайтесь полностью снять сборку дисплея. Она всё ещё крепится флекс-кабелем.

Используйте медиатор, чтобы разрезать оставшийся клей.

Поднимите сборку дисплея с верхнего конца и поверните её так, чтобы она опиралась на рамку вверх ногами.

Следите, чтобы не натянуть флекс-кабель при повороте сборки.

Удалите два винта T5 длиной 4 мм, крепящих кронштейн шлейфа дисплея.

В ходе ремонта отслеживайте каждый винт и убедитесь, что он возвращается на то же место, откуда был вынут.

Снимите кронштейн шлейфа дисплея.

Используйте остриё лопатки, чтобы поддеть и отсоединить шлейф дисплея от разъёма.

Чтобы снова подсоединить подобные защёлкивающиеся разъёмы, аккуратно совместите контакты и нажмите с одной стороны, пока не щёлкнет, затем повторите с другой стороны. Не нажимайте в центре. Если разъём будет смещён, контакты могут погнуться, что приведёт к необратимому повреждению.

Снимите сборку дисплея.

Для полного руководства по повторной установке дисплея Pixel XL следуйте этому руководству.

Если в запасном дисплее отсутствует сетка динамика, аккуратно снимите клеевую сетку с вашего старого дисплея пинцетом и перенесите её на новый.

Перед установкой нового дисплея обязательно удалите все следы клея с рамки. Используйте лопатку или инструмент для вскрытия, чтобы соскрести клей, и используйте изопропиловый спирт высокой концентрации для удаления остатков.

Если вы повторно устанавливаете ту же сборку дисплея, убедитесь, что удалили все остатки клея с панели и рамки перед нанесением нового клея.

Обязательно включите телефон и проверьте ремонт перед нанесением нового клея и повторным запечатыванием телефона.

Во время загрузки после сборки экран пройдёт процедуру калибровки. Не прикасайтесь к экрану в этот процесс, так как это может привести к неправильной калибровке сенсора и проблемам с сенсорной панелью.

Удалите следующие винты, которые крепят среднюю рамку к задней части:

Семь чёрных винтов T5, 4 мм

Два серебристых винта T5, 3 мм

Средняя рамка плотно зафиксирована пластиковыми защёлками, которые входят в кромку задней крышки.

Найдите небольшой вырез в нижнем левом углу рамки и вставьте медиатор для вскрытия.

Проведите медиатор вдоль нижнего края телефона в направлении нижнего правого угла и оставьте его там.

Вставьте отдельный медиатор в правый край телефона, рядом с нижней частью.

Медленно протолкните медиатор вверх вдоль шва, пока первая защёлка не отщёлкнется.

Из‑за плотных зазоров это может быть сложно и потребовать значительной силы. Если возникают затруднения, попробуйте вставить и сдвинуть игральную карту.

После освобождения защёлки оставьте медиатор на месте, чтобы предотвратить повторное защёлкивание рамки.

Вставьте медиатор в правый край телефона и проведите его вверх к верхней правой защёлке.

Нет необходимости вводить медиатор более чем на 2 мм в край. Если вставить медиатор слишком глубоко, вы рискуете повредить гибкие шлейфы.

Медленно проведите медиатор мимо защёлки, чтобы освободить её от рамки.

На этом этапе правая кромка средней рамки должна освободиться от корпуса. Если этого не произошло, перемещайте медиатор вверх и вниз по правому краю.

Схватите правый край средней рамки за углы и медленно поднимите край, как петлю.

Когда левый край ослабнет, прекратите поднимать и поднимите среднюю рамку вверх.

Снимите среднюю рамку.

Для повторной установки средней рамки совместите её с корпусом, затем сожмите по периметру, пока все защёлки не встанут на место. При правильной установке рамка должна лежать ровно.

Переверните среднюю рамку.

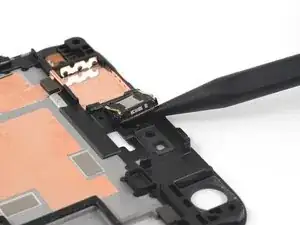

Используйте острый конец лопатки, чтобы поддеть и ослабить верхний динамик от пластиковой рамки.

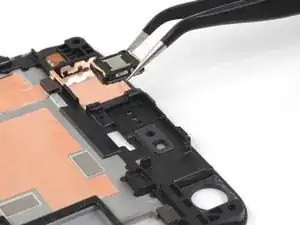

Снимите верхний динамик.

При сборке убедитесь, что запасная деталь установлена в правильной ориентации. Золотистые контакты должны быть направлены к отверстию для камеры.
