Замена разговорного динамика (earpiece) Google Pixel XL

Выключите устройство.

Извлеките лоток SIM‑карты, вставив инструмент для SIM‑карты (или конец скрепки) в отверстие на лотке. Надавите сильно, чтобы извлечь лоток.

Выдвиньте лоток SIM‑карты из телефона.

Будьте осторожны, чтобы не потерять SIM‑карту, она маленькая и может выпасть неожиданно.

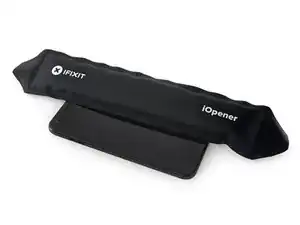

Подогрейте периметр дисплея с помощью iOpener, фена или строительного фена.

Тепло поможет размягчить клей, фиксирующий дисплей, что облегчит разделение. Дисплей следует нагревать до состояния, когда его немного жаль касаться, примерно две минуты. Будьте особенно осторожны при работе со строительным феном: чрезмерное нагревание может необратимо повредить OLED‑панель.

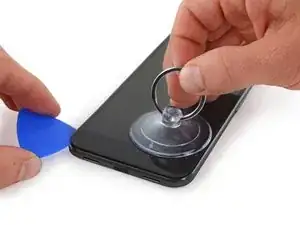

Используйте присоску, чтобы чуть приподнять край экрана, образовав небольшой зазор между дисплеем и рамкой телефона.

Вставьте пластиковую лопатку в щель.

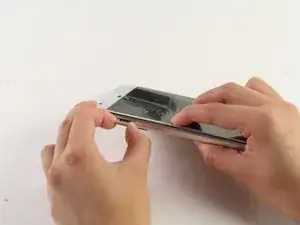

Осторожно проведите лопаткой по периметру телефона, чтобы отделить клей.

Если планируете повторно использовать дисплей, не вставляйте лопатку более чем на несколько миллиметров в телефон, чтобы не повредить OLED‑панель под стеклом.

Возможно, потребуется провести лопаткой вокруг периметра несколько раз, чтобы полностью отделить клей. Работайте медленно и аккуратно, пока дисплей не начнёт отходить.

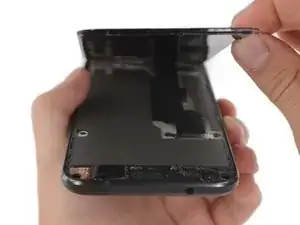

Осторожно приподнимите дисплей, но не пытайтесь полностью оторвать его — он всё ещё подключён шлейфом, расположенным под ним.

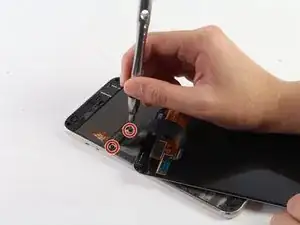

Отверткой T5 отвинтите два чёрных винта длиной 4 мм, которые удерживают защитную пластину разъёма экрана.

Осторожно снимите металлическую защитную пластину разъёма экрана.

Будьте внимательны, чтобы не повредить разъём при выполнении этого шага.

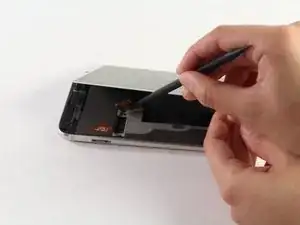

Используйте лопатку или ноготь, чтобы отжать разъём, который удерживает экран.

Снимите сборку дисплея полностью и отложите в сторону.

Осторожно соскребите оставшийся клей с корпуса телефона. Используйте небольшое количество изопропилового спирта высокой концентрации (не менее 90%), чтобы очистить рамку и подготовить её к новой клейкой ленте для экрана.

Замена клейкой ленты должна наноситься только на края рамки, но она может поставляться с заполнением в центре.

Чтобы удалить ненужную центральную часть клейкой полосы, аккуратно оторвите перфорированный прямоугольник в середине белой подложки. Одновременно поднимите чёрный клей под белой подложкой.

Должен остаться только клей по краям рамки.

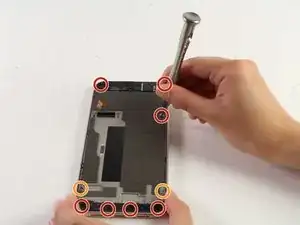

Отверткой T5 открутите семь чёрных винтов длиной 4 мм.

Открутите два серебристых винта длиной 3 мм (T5), которые фиксируют среднюю рамку.

При снятии средней рамки вы услышите щелчки из‑за защёлок, которые обычно её удерживают.

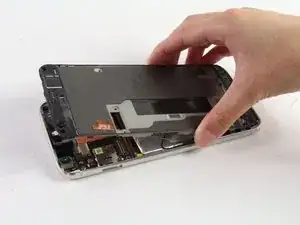

Поднимите среднюю рамку из заднего корпуса, потянув её вверх.

После того как вы вынули среднюю рамку из устройства, переверните её так, чтобы была видна медная лента.

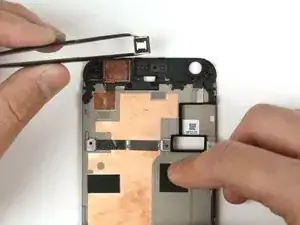

Пинцетом подденьте разговорный динамик и аккуратно извлеките его из средней рамки, потянув вверх.
